Защита электросети с реле напряжения DigiTOP 10AS
DigiTOP VP-10AS — однофазное реле контроля напряжения в корпусе для непосредственного подключения к сетевой розетке. Оно отключает отдельный электроприёмник, если напряжение выходит за заданные нижнюю или верхнюю границы, и восстанавливает питание после возврата параметра в допустимый диапазон сети и истечения установленной задержки. Прибор предназначен для локальной защиты одного потребителя, а не для коммутации распределительной линии либо защиты всей установки на вводе. Он выявляет отклонение и временно отделяет нагрузку от сети, не стабилизируя напряжение и не устраняя причину нарушения. При оценке проверяют ток, характер нагрузки, пусковой процесс и условия установки.
Ключевые характеристики
Для проверки применимости устройства учитывают следующие параметры:
- исполнение — однофазное реле напряжения с подключением непосредственно в розетку,
- рабочее входное напряжение — 100–400 В; измеряемый диапазон — 50–400 В,
- максимальный ток — 10 А; мощность активной нагрузки — до 2,2 кВт,
- нижний порог отключения — регулируемый диапазон 120–200 В, заводская уставка 170 В,
- верхний порог отключения — диапазон 210–270 В, заводская уставка 250 В,
- отключение при превышении верхнего порога — не более 20 мс,
- отключение при снижении напряжения — до 1 с при 120–170 В и до 20 мс при падении ниже 120 В,
- задержка повторного включения — 5–600 с, заводская настройка 15 с,
- погрешность измерения — не более 1 %; степень защиты корпуса — IP 20,
- допустимая температура эксплуатации — от −25 до +50 C.
Принцип работы и настройка

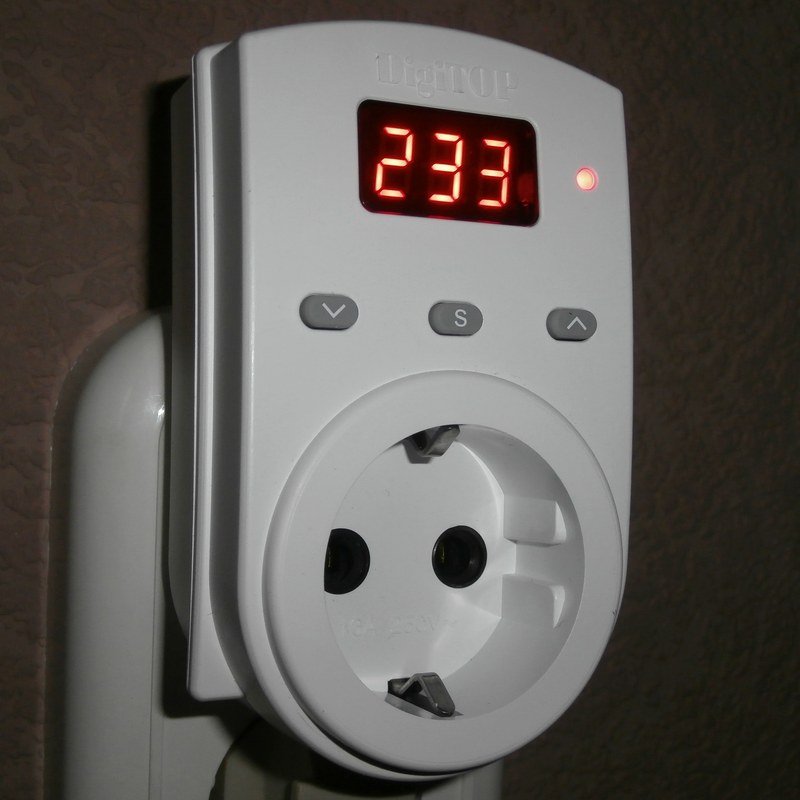

Измерительный тракт контролирует напряжение сети и передаёт результат микроконтроллеру. Текущее значение выводится на цифровой индикатор; пороги и время задержки задают кнопками на лицевой панели. При допустимом напряжении и завершённой выдержке выходной электромагнитный контакт замкнут. Если напряжение выходит за выбранную границу, контроллер отключает катушку реле, контакт размыкается, нагрузка обесточивается. После нормализации сети прибор выдерживает заданный интервал и затем возобновляет питание. Верхний и нижний пороги задают по требованиям оборудования. Сдвиг уставки к краю диапазона лишь расширяет область, в которой нагрузка остаётся подключённой, но не улучшает качество электроснабжения. Слишком низкая граница может оставить двигатель в неблагоприятном режиме, а чрезмерно высокая — допустить напряжение, недопустимое для электроники. Задержку выбирают по циклу повторного пуска: для компрессора обычно нужна более длинная пауза, для других устройств допустимое время определяют их изготовители. Настройка на максимальное значение увеличивает простой после каждого отключения; заводская выдержка составляет 15 с.
Конструкция и эксплуатационные условия

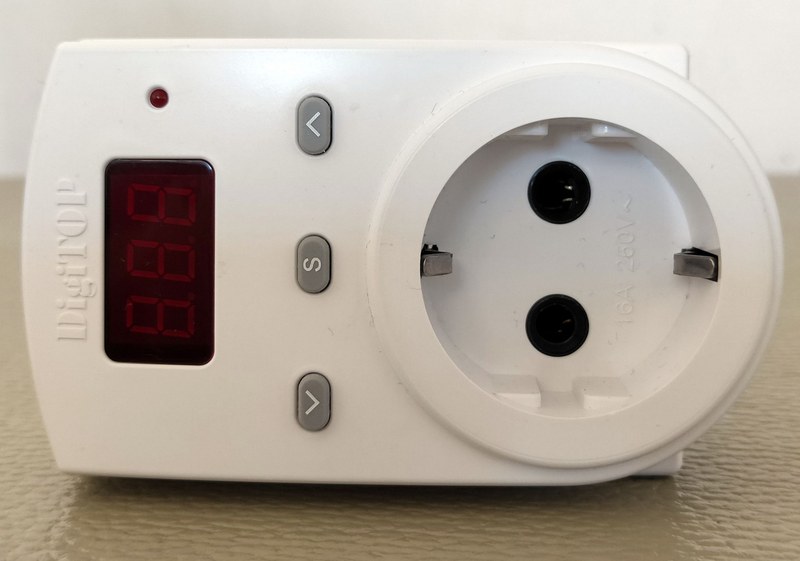

Корпус с вилкой предназначен для розеточного подключения; силовую коммутацию выполняет электромагнитное реле, а органы настройки и цифровая индикация размещены на лицевой панели. Установка не требует монтажа на DIN-рейку и изменения стационарной проводки. При этом вилка и розетка входят в силовую цепь: их номинальный ток, целостность и качество контактирования влияют на нагрев. Не следует включать прибор через разветвитель, переходник или удлинитель с неподтверждённой нагрузочной способностью. IP20 не обеспечивает защиту от воды и проводящей пыли. Реле устанавливают в сухой зоне, исключая конденсат, перегрев и закрытие корпуса теплоизоляционным материалом. Его нельзя считать аппаратом для наружной установки. Перед подключением осматривают корпус и контакты; повреждённое изделие не используют и не вскрывают под напряжением. Условия окружающей среды и способ эксплуатации должны соответствовать маркировке и руководству.
Область применения
VP-10AS включают между исправной розеткой и однофазным электроприёмником, чувствительным к повышенному или пониженному напряжению. Возможные нагрузки — холодильник, телевизор, маломощный насос, котёл или офисное устройство при соблюдении токовых и мощностных ограничений. Для оборудования с компрессором задают выдержку, предотвращающую нежелательный быстрый повторный запуск. Допустимый диапазон питания и цикл пуска определяют по документации нагрузки. Предельный ток нагрузки VP-10AS составляет 10 А максимум. Максимальная мощность 2,2 кВт установлена для активной нагрузки. Для электродвигателя, трансформатора, импульсного блока или группы устройств учитывают коэффициент мощности, пусковой ток и частоту коммутаций. Если расчётный режим превышает допуск реле, нагрузку нельзя подключать через него напрямую. Защиту стационарной линии обеспечивают аппараты, выбранные по расчётному току и условиям короткого замыкания; VP-10AS выполняет отдельную функцию контроля напряжения.
Таким образом, DigiTOP VP-10AS контролирует напряжение однофазной сети, отключает отдельную нагрузку при выходе за заданные пределы и возвращает её в работу после восстановления параметра и временной выдержки. При выборе определяющими являются предел 10 А, ограничение 2,2 кВт для активного потребления, уставки, время реакции и особенности повторного пуска. При корректном согласовании с нагрузкой прибор служит локальным средством защиты от недопустимых отклонений напряжения, но не выполняет функций стабилизатора или аппаратов защиты от сверхтока и утечки. Компания «Олниса» осуществляет поставку промышленного оборудования, в том числе устройств контроля параметров электропитания.
