Электровыпрямитель DUNGS 211872 — надежный компонент управления газовыми клапанами

DUNGS 211872 представляет собой электровыпрямитель, используемый в электрической цепи электромагнитного привода газовой арматуры. Модуль известен также как диодный мост или электросоединительная плата для катушки Magnet Nr. 1200. Его назначение связано с преобразованием питающего переменного напряжения в выпрямленное, необходимое для работы соответствующего привода. Деталь применяется в газовых мультиблоках серии MB-DLE и рассматривается как функциональный элемент клапанного механизма, а не как самостоятельный блок управления горелкой.

Электрический принцип действия

Основой выпрямительного устройства служит мостовая схема на полупроводниковых диодах. В течение каждого полупериода переменного тока проводит соответствующая пара элементов, поэтому направление тока в нагрузке сохраняется. На выходе формируется пульсирующее однонаправленное напряжение. Электромагнитная катушка преобразует электрическую энергию в магнитное поле, воздействующее на подвижный сердечник привода. При анализе электрической схемы учитывают последовательность процессов:

• появление разрешающего сигнала от горелочной автоматики,
• подачу напряжения на вход выпрямительного узла, прохождение тока через рабочие плечи диодного моста,
• возникновение магнитного усилия в обмотке привода,
• перемещение исполнительного элемента клапана в предусмотренное конструкцией положение,
• снятие питания и возвращение клапана в безопасное состояние штатным механизмом.

Диодный мост не измеряет давление газа, не контролирует наличие пламени и самостоятельно не задаёт алгоритм розжига. Эти функции относятся к другим компонентам системы безопасности горения.

Конструкция и монтажная интеграция

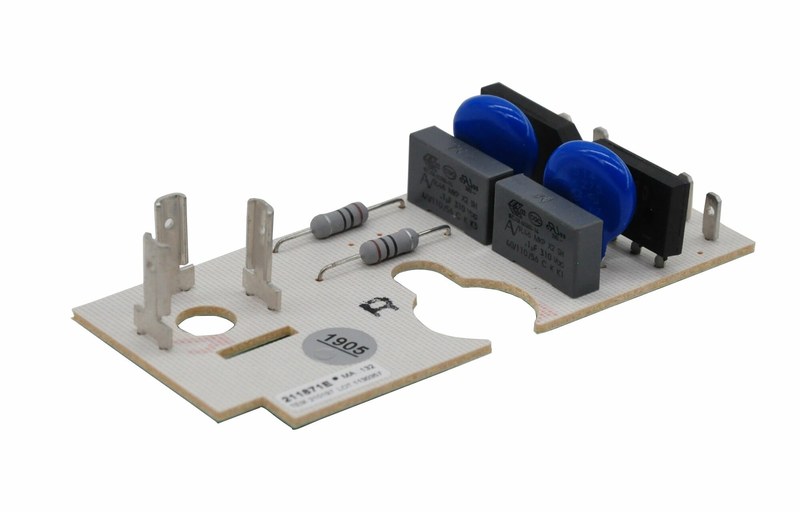

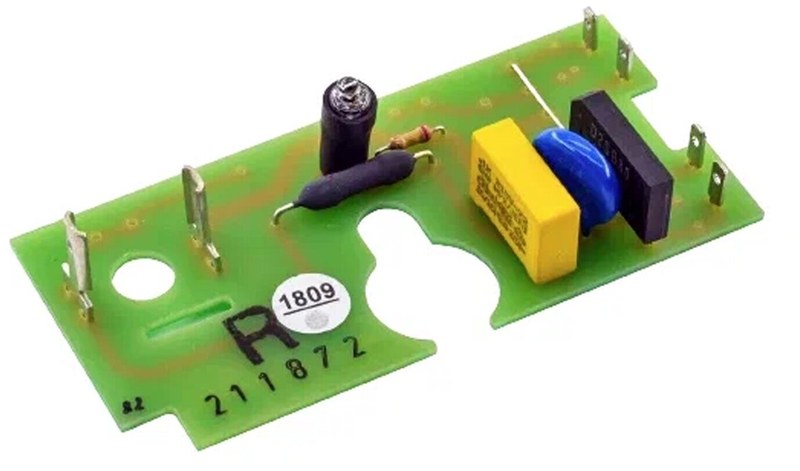

Электросоединительная плата размещается в цепи питания соленоидного узла. Её функциональная часть включает полупроводниковые элементы, токоведущие соединения и контактные участки, обеспечивающие электрическую связь с катушкой. Конкретные форма корпуса, исполнение выводов и способ крепления зависят от применяемой конструкции привода. При установке комплектующего контролируют следующие условия:

• соответствие артикула типу электромагнитной катушки,
• совпадение контактной схемы с электрическим исполнением привода,
• отсутствие деформации токоведущих и изоляционных элементов,
• надежность посадки электрических разъёмов,
• исключение механического натяжения присоединенных проводников,
• сохранение предусмотренной производителем электрической изоляции.

Замену выполняют только на обесточенном оборудовании с соблюдением мероприятий по предотвращению непреднамеренного пуска.

Рабочие параметры и границы применимости

Для выпрямителя критичны параметры электрической цепи, а не пропускная способность газовой линии. Значения номинального питающего напряжения, предельно допустимого тока и температурных ограничений должны соответствовать конкретному варианту привода. При технической идентификации проверяют набор параметров:

• номинальное напряжение питания катушки и вид входного тока,
• допустимую нагрузку выпрямителя в длительном режиме,
• характер электрических соединений и схему подключения,
• совместимость с магнитной системой установленного клапана,
• условия окружающей среды в зоне размещения привода,
• соответствие заменяемого изделия исходной комплектации агрегата.

Эти показатели не являются характеристиками диодного моста и не должны переноситься в описание платы.

Диагностика электрических неисправностей

Нарушение работы выпрямителя может сопровождаться отсутствием срабатывания электромагнитного привода, нестабильным переключением или отключением цепи защиты. Поэтому диагностическое заключение строят по результатам последовательных проверок, исключающих смежные причины отказа. Контроль исправности предусматривает следующие операции:

• проверку отсутствия питающего напряжения перед демонтажем,
• осмотр платы на следы перегрева, пробоя и коррозии контактов,
• измерение состояния диодных переходов подходящим прибором при отключённой цепи,
• проверку сопротивления обмотки катушки с учетом ее паспортных данных,
• контроль электрических соединений и наличия управляющего сигнала,
• функциональную проверку клапанного узла после восстановления схемы.

Проверку диодов выполняют на отключенной плате. Испытания под напряжением допускаются только в рамках утвержденной процедуры, с использованием соответствующих средств защиты. Перемычки, принудительно обходящие блокировки горелочной автоматики, не могут применяться как способ штатной эксплуатации.

Таким образом, DUNGS 211872 выполняет специализированную задачу выпрямления тока в цепи электромагнитной катушки Magnet Nr. 1200 газовых мультиблоков MB-DLE. Надёжность работы данного элемента определяется электрической совместимостью, состоянием соединений и соблюдением регламентированных процедур проверки. Компания «Олниса» осуществляет поставку промышленного оборудования и комплектующих DUNGS, включая элементы электрических цепей газовых клапанов.
