Измеритель сопротивления изоляции Fluke 1503 — диагностика электрической изоляции кабелей и промышленного оборудования

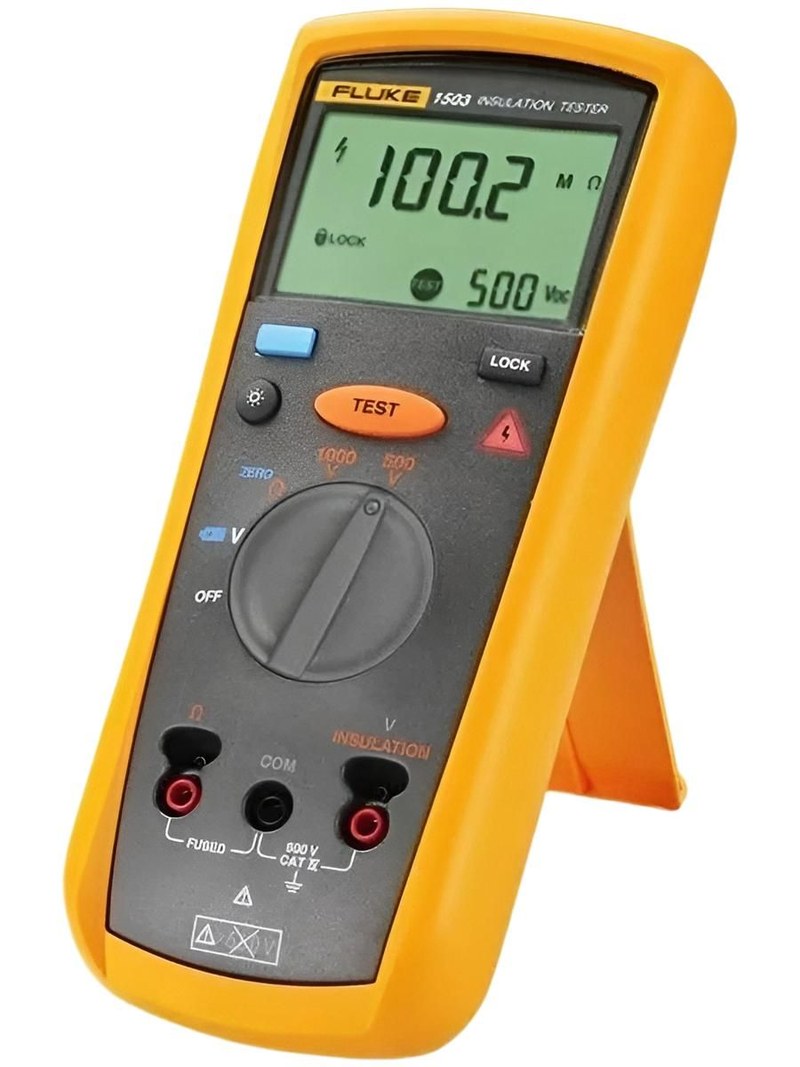

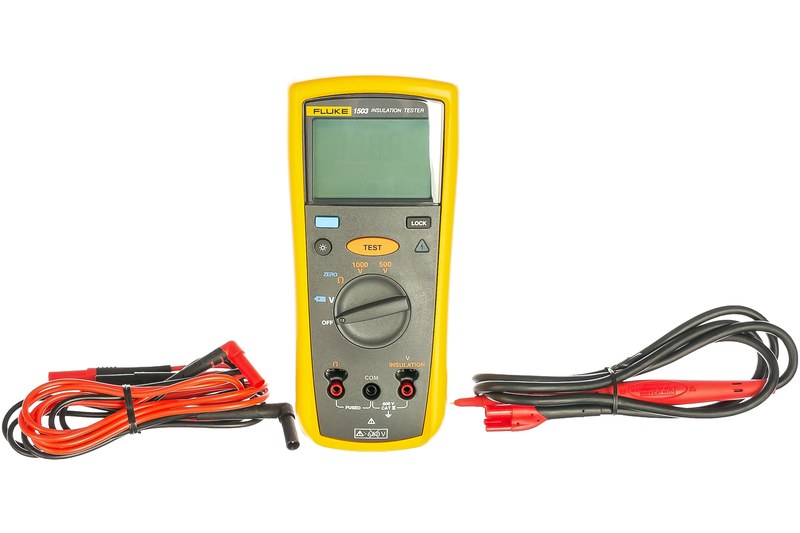

Fluke 1503 — переносной цифровой измеритель сопротивления изоляции, предназначенный для определения электрического состояния изоляционных материалов кабелей, обмоток электродвигателей, распределительных цепей и другого низковольтного оборудования. Прибор позволяет выявлять снижение сопротивления изоляции, связанное с увлажнением, загрязнением, старением материалов и повреждением защитных оболочек. Измеритель формирует постоянное испытательное напряжение 500 или 1000 В и определяет сопротивление исследуемого участка по величине протекающего тока. Дополнительно предусмотрены измерение напряжения, проверка низкоомных соединений и автоматическая разрядка емкостной нагрузки после испытания. Fluke 1503 ориентирован на электротехническую диагностику, при которой необходимо получить количественный результат, а не только установить факт наличия электрического соединения. Компактное исполнение и автономное питание обеспечивают использование прибора непосредственно на производственном объекте.

Технические характеристики

Основные параметры Fluke 1503 представлены ниже:

• производитель — Fluke,
• модель — 1503,
• категория — цифровой измеритель сопротивления изоляции,
• диапазон измерения сопротивления изоляции — 0,01–2000 МОм,
• испытательное напряжение — 500 В и 1000 В DC,
• степень защиты корпуса — IP40,
• температура эксплуатации — от −20 до +55 °C,
• питание — четыре батарейки AA,
• ресурс элементов питания — не менее 1000 типовых испытаний изоляции,
• габариты — 203 × 100 × 50 мм,
• масса — около 550 г.

Особенности конструкции

Измеритель содержит высоковольтный электронный преобразователь, измерительную систему регистрации тока, цифровой вычислительный блок, защитные цепи и дисплей. Испытательное напряжение формируется внутренним преобразователем от сменных элементов питания. При подключении к обесточенному объекту прибор подает установленное постоянное напряжение между выбранными проводниками или между проводником и соответствующей заземленной частью оборудования. Через изоляционный материал протекает небольшой ток, который регистрируется измерительной электроникой. В основе расчета лежит закон Ома. Сопротивление определяется как отношение испытательного напряжения к измеренному току. Например, при напряжении 500 В и токе утечки 1 мкА расчетное сопротивление составляет 500 МОм. Следует учитывать, что реальный ток при испытании включает несколько составляющих. После подачи напряжения возникают ток заряда емкости объекта, токи диэлектрической абсорбции и установившийся ток проводимости. Поэтому показание сопротивления может изменяться во времени даже при отсутствии явной неисправности. Длительность испытания должна соответствовать применяемой методике.

Области применения

Fluke 1503 используется для электротехнического контроля:

• силовые кабели низкого напряжения,
• изоляция обмоток электродвигателей,
• электрические распределительные шкафы,
• проводка производственного оборудования,
• электрические нагревательные системы,
• цепи промышленных трансформаторов соответствующего класса,
• контроль изоляции после монтажа,
• диагностика увлажнения кабельных линий,
• проверка электрических установок,
• плановый контроль состояния изоляции.

Компания «Олниса» осуществляет поставки измерителей сопротивления изоляции Fluke, включая модель 1503. В номенклатуре поставок представлено оборудование для электротехнических измерений и диагностики промышленных электроустановок.

Преимущества

Основные достоинства устройства:

• два уровня испытательного напряжения,
• измерение изоляции до 2000 МОм,
• контроль наличия опасного напряжения перед испытанием,
• автоматическая разрядка емкостной нагрузки,
• функция проверки электрической непрерывности,
• категория безопасности CAT IV 600 В,
• автономная работа от сменных батареек,
• выносной испытательный щуп,
• компактный корпус,
• применимость для кабельных и электромеханических систем.

Таким образом, Fluke 1503 — цифровой измеритель сопротивления изоляции для оценки состояния электротехнического оборудования. Испытательные напряжения 500 и 1000 В, встроенная защита и автоматическая разрядка позволяют проводить предусмотренные измерения на обесточенных цепях. Компания «Олниса» поставляет измерительную технику Fluke для электротехнических предприятий и промышленных объектов России.
