Кабельный анализатор Fluke Networks LinkIQ LIQ-KIT — диагностика Ethernet и проверка сетевой кабельной инфраструктуры

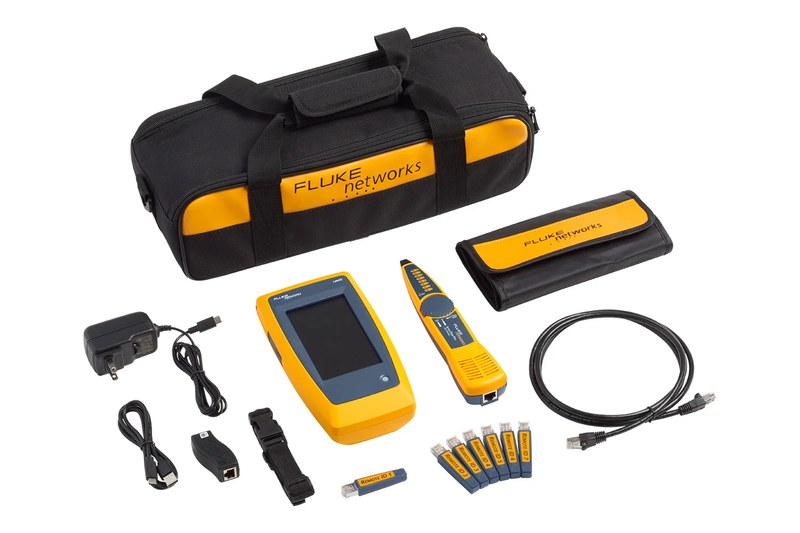

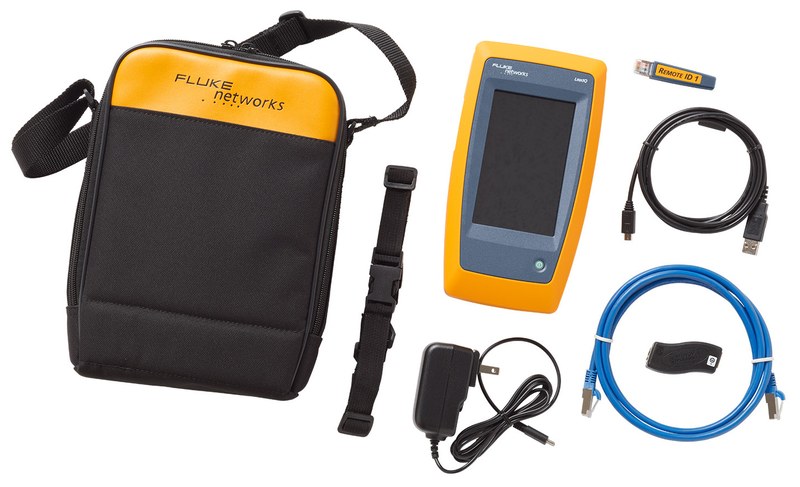

Fluke Networks LIQ-KIT — комплект профессионального кабельного тестера LinkIQ, предназначенный для проверки медных Ethernet-линий, диагностики физического подключения и определения возможностей сетевой инфраструктуры. В отличие от простых кабельных тестеров, проверяющих только последовательность соединения проводников, LinkIQ выполняет квалификацию линии по поддерживаемым режимам Ethernet. Устройство оценивает пригодность кабельного соединения для передачи данных на скоростях от 10 Мбит/с до 10 Гбит/с. Комплект предназначен для монтажных и эксплуатационных работ в локальных вычислительных сетях, телекоммуникационных шкафах и промышленных Ethernet-системах. Прибор также поддерживает диагностику активного сетевого подключения, определение параметров PoE и идентификацию коммутаторных портов.

Технические характеристики

Основные параметры платформы LinkIQ и комплекта LIQ-KIT:

• производитель — Fluke Networks,
• серия — LinkIQ,
• категория — кабельный и сетевой анализатор,
• исполнение комплекта — LIQ-KIT,
• основной измерительный прибор — LinkIQ,
• проверка схемы жил — Wiremap,
• проверка PoE — IEEE 802.3af/at/bt,
• интерфейс подключения — RJ-45,
• дисплей — цветной сенсорный,
• разрешение дисплея — 800 × 480 пикселей,
• тип аккумулятора — литий-ионный,
• номинальное напряжение аккумулятора — 3,6 В,
• емкость аккумулятора — 6400 мА·ч,
• типовая автономность — около 8 ч,
• время зарядки — около 4,5 ч,
• коммуникационный интерфейс — USB Type-C,
• температура эксплуатации — от 0 до +45 °C,
• масса прибора — около 624 г.

Особенности конструкции

Кабельный анализатор содержит измерительный генератор, высокочастотные приемные цепи, электронную систему анализа, сетевой интерфейс, микропроцессор и сенсорный дисплей. При подключении к кабельной линии прибор формирует испытательные сигналы и регистрирует их распространение по проводникам. На основании полученных данных выполняется оценка схемы соединения жил, характеристик пар и пригодности линии для выбранной скорости Ethernet. Проверка Wiremap позволяет обнаруживать обрывы, короткие замыкания, перепутанные и разделенные пары. Разделенная пара возникает, когда электрические контакты подключены в правильной последовательности, но нарушена физическая скрутка проводников, образующих соответствующую пару. Такая неисправность особенно опасна для высокоскоростных сетей. При внешне правильной схеме контактов могут возникать увеличенные перекрестные помехи и ухудшаться параметры передачи данных. Измерение длины основано на характеристиках распространения электрического сигнала по кабелю. Для повышения точности необходимо учитывать коэффициент распространения NVP, зависящий от конструкции проводников и изоляции. Прибор позволяет оценивать возможность работы линии в режимах 10BASE-T, 100BASE-TX, 1000BASE-T и более высокоскоростных вариантах Ethernet. Однако квалификация линии и сертификация кабельной системы представляют собой разные процедуры. LinkIQ определяет пригодность соединения для конкретных сетевых приложений. Он не заменяет полноценный сертификационный анализатор, выполняющий весь комплекс испытаний кабельной категории.

Области применения

Fluke Networks LIQ-KIT используется для диагностики:

• структурированные кабельные системы,
• офисные Ethernet-сети,
• промышленные сети передачи данных,
• коммутационные шкафы,
• кабельные линии предприятий,
• сетевые подключения видеокамер,
• устройства Power over Ethernet,
• телекоммуникационные линии,
• локальные вычислительные сети,
• сетевые розетки и патч-панели.

Компания «Олниса» осуществляет поставки кабельных анализаторов Fluke Networks, включая комплекты LinkIQ LIQ-KIT. В номенклатуру поставок входят средства диагностики Ethernet, проверки кабельных соединений и контроля сетевой инфраструктуры.

Преимущества

Основные эксплуатационные достоинства:

• квалификация Ethernet-линий до 10 Гбит/с,
• проверка правильности разводки проводников,
• обнаружение разделенных пар,
• определение длины кабельных участков,
• диагностика активного сетевого подключения,
• измерение параметров PoE,
• идентификация портов коммутатора,
• сенсорный цветной дисплей,
• автономная работа от аккумулятора,
• возможность документирования результатов измерений.

Таким образом, Fluke Networks LIQ-KIT — профессиональный комплект сетевого анализатора LinkIQ для диагностики медных Ethernet-линий. Прибор сочетает проверку физического соединения, квалификацию скоростных режимов и исследование параметров активной сетевой инфраструктуры. Компания «Олниса» поставляет оборудование Fluke Networks для промышленных, корпоративных и телекоммуникационных систем России.
