Токовые клещи Fluke i400E — внешний измерительный преобразователь переменного тока до 400 А

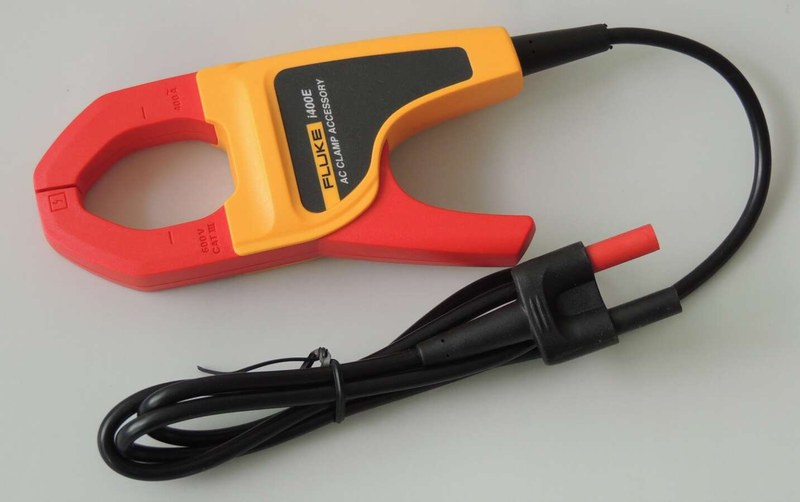

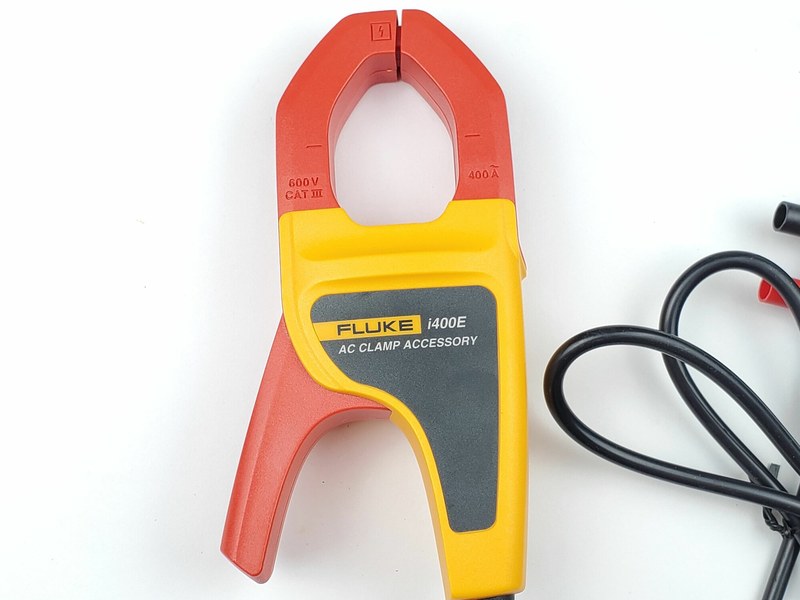

Fluke i400E — внешний токовый датчик клещевого типа, предназначенный для расширения возможностей цифровых мультиметров и другой совместимой измерительной аппаратуры. Аксессуар позволяет измерять переменный ток без разрыва исследуемой электрической цепи. Датчик рассчитан на токи от 1 до 400 А и формирует выходное переменное напряжение из расчета 1 мВ на 1 А. Таким образом, результат может считываться подключенным прибором через вход измерения напряжения. Обозначение «i400e erta» не является подтвержденной самостоятельной заводской моделью. Для технического описания используется идентифицированный токовый датчик Fluke i400E.
Технические характеристики
Основные параметры Fluke i400E:
- производитель — Fluke,
- модель — i400E,
- категория — внешний токовый преобразователь,
- измеряемая величина — переменный ток,
- номинальный диапазон измерения — 1–400 А AC,
- коэффициент преобразования — 1 мВ/А,
- выходной сигнал — переменное напряжение,
- погрешность при 45–65 Гц — ±(2% показания + 0,5 А),
- длина выходного кабеля — 1 м,
- тип выходного подключения — защищенные штекеры 4 мм,
- степень защиты при закрытом магнитопроводе — IP30,
- температура эксплуатации — от −10 до +50 °C,
- температура хранения — от −30 до +60 °C,
- габариты — 146 × 62 × 34 мм,
- масса — около 150 г.
Особенности конструкции
Измерительный датчик содержит разъемный магнитопровод, чувствительную обмотку, внутреннюю систему формирования сигнала и соединительный кабель. При прохождении переменного тока через проводник вокруг него возникает изменяющееся магнитное поле. Разъемный магнитопровод концентрирует магнитный поток и направляет его через измерительную систему. Во вторичной цепи формируется сигнал, пропорциональный току исследуемого проводника. Внутренняя схема преобразует его в напряжение, которое подается на мультиметр. Коэффициент преобразования 1 мВ/А позволяет выполнять простой пересчет. Например, при токе 100 А выходное напряжение составляет около 100 мВ, а при токе 250 А — приблизительно 250 мВ. Подключенный мультиметр должен иметь соответствующий диапазон измерения переменного напряжения и достаточную входную чувствительность. При правильной настройке результат можно отображать непосредственно в милливольтах с последующим пересчетом либо использовать предусмотренные функции масштабирования. Разъемная конструкция позволяет измерять ток без физического отключения проводника. Однако необходимо учитывать правила электрической безопасности при работе возле открытых токоведущих частей.
Области применения
Fluke i400E применяется для измерений:
- силовые электрические шкафы,
- трехфазные электродвигатели,
- питающие кабельные линии,
- насосные станции,
- компрессорные установки,
- промышленные системы вентиляции,
- технологические установки,
- электрические распределительные панели,
- измерения переменного тока мультиметром,
- техническая диагностика электрооборудования.
Компания «Олниса» осуществляет поставки измерительных аксессуаров Fluke, включая токовые преобразователи i400E. В номенклатуре поставок представлены компоненты для диагностики промышленных электрических сетей.
Преимущества
Основные достоинства:
- измерение без разрыва электрической цепи,
- диапазон переменного тока до 400 А,
- удобный коэффициент преобразования 1 мВ/А,
- совместимость с подходящими мультиметрами,
- компактный корпус,
- небольшая масса,
- разъемный магнитопровод,
- защищенные выходные штекеры,
- категория CAT III 600 В,
- применимость в промышленной электротехнике.
Таким образом, Fluke i400E — внешний токовый преобразователь для измерения переменного тока с помощью совместимого мультиметра. Прибор преобразует ток исследуемой цепи в пропорциональное переменное напряжение и не требует разрыва проводника. Компания «Олниса» поставляет токовые датчики Fluke и другое профессиональное измерительное оборудование для предприятий России.
