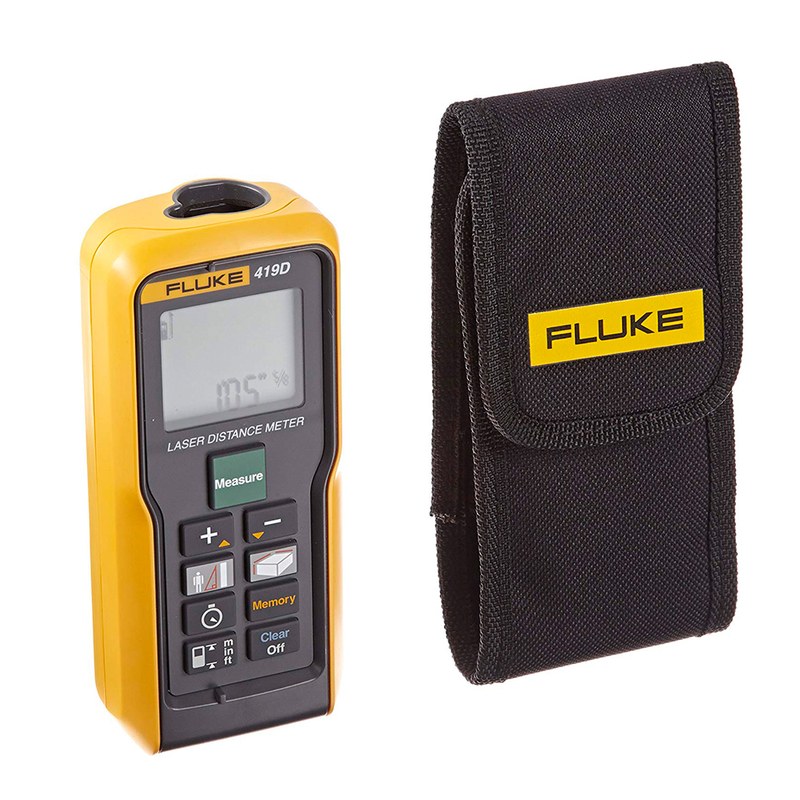

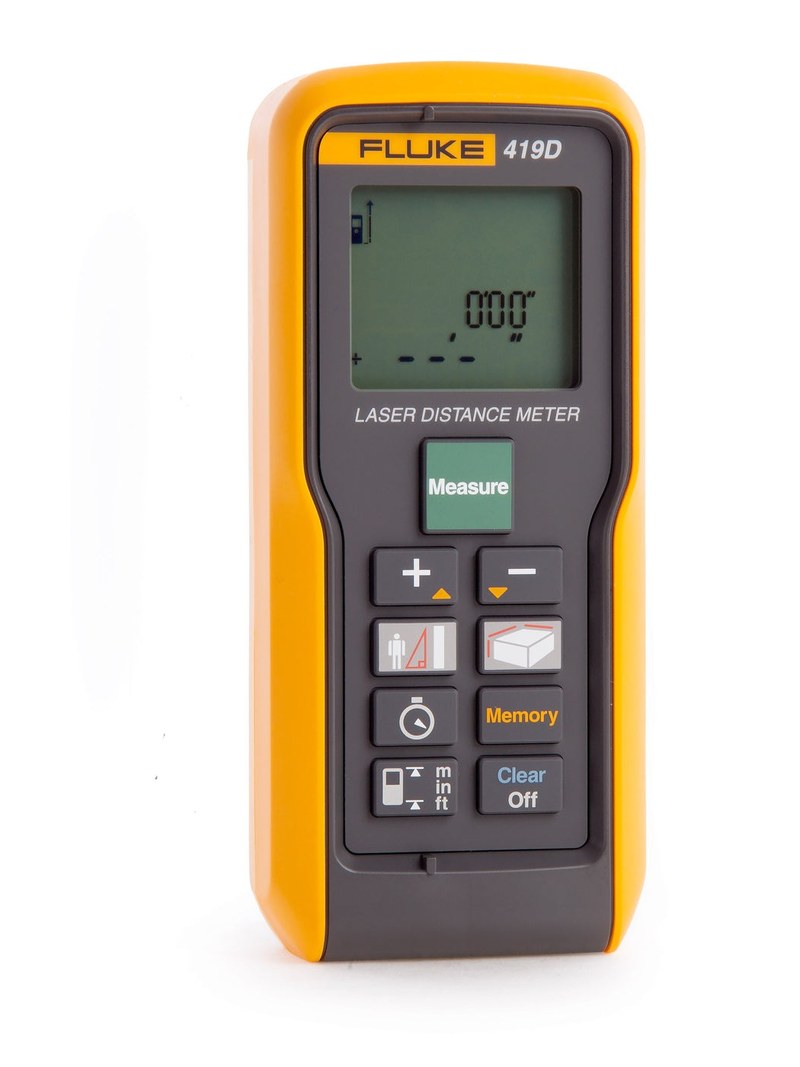

Лазерный дальномер Fluke 419D — высокоточное измерение расстояний до 80 метров

Fluke 419D — переносной лазерный дальномер для определения расстояний, линейных размеров, площади и объема помещений или конструктивных элементов. Прибор применяется при обследовании промышленных объектов, электротехнических установок, инженерных коммуникаций и строительных сооружений. Измерение выполняется оптическим методом без необходимости протягивать механическую рулетку между двумя точками. Лазерный луч направляется на выбранную поверхность, после чего электронная система определяет расстояние и отображает результат. Модель рассчитана на измерение расстояний до 80 м с типовой погрешностью ±1 мм. Дополнительные функции позволяют выполнять косвенные измерения по теореме Пифагора, рассчитывать площадь и объем, сохранять результаты и отслеживать минимальное или максимальное расстояние при перемещении прибора.

Технические характеристики

Основные параметры Fluke 419D:

• производитель — Fluke,
• модель — 419D,
• артикул производителя — 4106853,
• категория — лазерный дальномер,
• типовой диапазон измерения — до 80 м,
• рабочая дальность при неблагоприятных условиях — до 60 м,
• типовая погрешность — ±1 мм,
• максимальная погрешность при предусмотренных условиях — ±2 мм,
• минимальная отображаемая единица — 1 мм,
• длина волны лазера — 635 нм,
• класс лазера — 2,
• степень защиты — IP54,
• температура эксплуатации — от −10 до +50 °C,
• питание — две батарейки AAA,
• ресурс батарей — до 5000 измерений,
• габариты — 127 × 56 × 33 мм,
• масса с батарейками — 153 г.

Особенности конструкции

В состав дальномера входят лазерный излучатель, приемная оптическая система, электронный измерительный блок, вычислительный процессор и жидкокристаллический дисплей. При запуске измерения прибор направляет лазерное излучение к контролируемой поверхности. Отраженный свет поступает на приемную систему, а электронная схема определяет расстояние на основании характеристик распространяющегося оптического сигнала. Точность результата зависит от отражательной способности поверхности, освещенности, расстояния и стабильности положения прибора. Светлая матовая поверхность обычно обеспечивает более благоприятные условия отражения, чем темный поглощающий материал. Блестящие, прозрачные или сильно наклоненные поверхности могут формировать недостаточно устойчивый сигнал. Для измерений на значительных расстояниях особенно важно удерживать прибор неподвижно. Небольшое угловое смещение приводит к перемещению лазерной точки по объекту, а значит — к изменению фактического измеряемого направления. Предусмотрена возможность установки дальномера на штатив. Такая конфигурация полезна при измерении протяженных помещений и инженерных конструкций.

Области применения

Fluke 419D используется для измерений:

• промышленные помещения,
• технические коридоры,
• электрические распределительные помещения,
• монтажные расстояния оборудования,
• трассы инженерных коммуникаций,
• вентиляционные каналы,
• станочные и производственные площадки,
• расчет площади технических помещений,
• измерение строительных проемов,
• обследование инженерных сооружений.

Компания «Олниса» осуществляет поставки измерительных приборов Fluke, включая доступные исполнения лазерных дальномеров серии 419D. В номенклатуре поставок представлено оборудование для промышленного измерительного контроля.

Преимущества

Основные достоинства дальномера:

• измерение расстояний до 80 м,
• типовая точность ±1 мм,
• расчет площади и объема,
• косвенное определение размеров,
• запоминание результатов,
• непрерывное измерение,
• подсветка дисплея,
• возможность работы со штативом,
• защита корпуса IP54,
• небольшая масса.

Таким образом, Fluke 419D — лазерный дальномер для измерения геометрических параметров промышленных объектов. Оптический метод позволяет определять расстояния и вычислять производные величины без непосредственного доступа ко всем измеряемым точкам. Модель относится к ранее выпускавшейся линейке, поэтому доступность конкретного исполнения необходимо учитывать отдельно. Компания «Олниса» поставляет измерительное оборудование Fluke для предприятий России.
