Защита электроприборов от перепадов напряжения с реле DigiTOP 32А

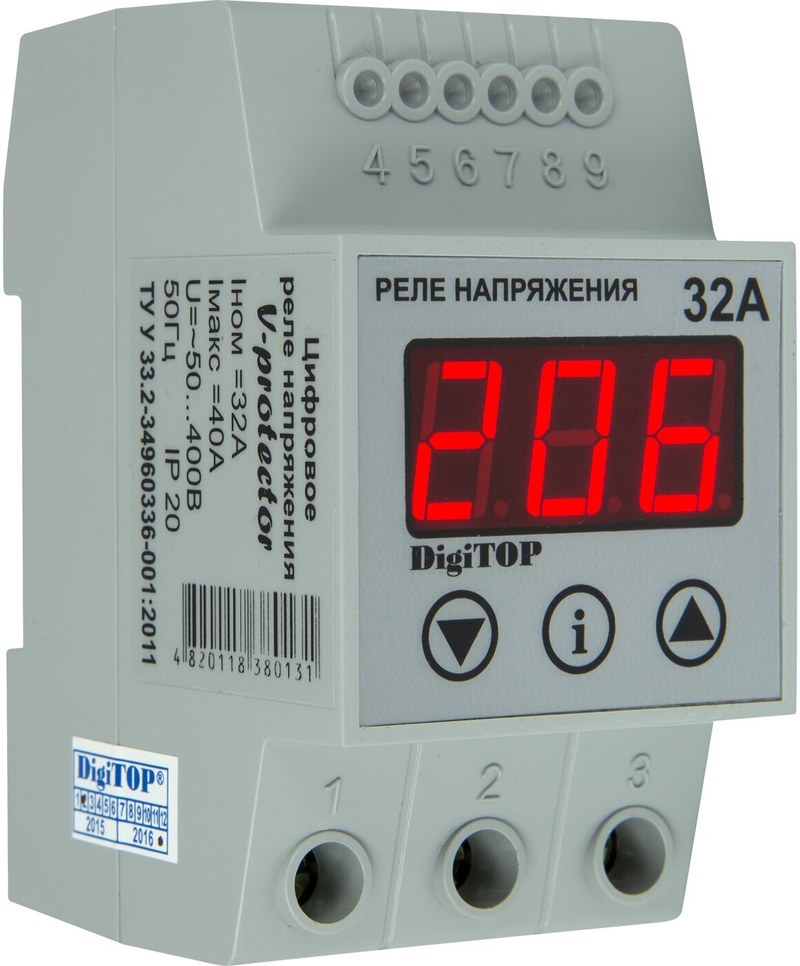

DigiTOP 32 А — обозначение однофазного реле контроля напряжения с коммутационным током до 32 А. Оно измеряет напряжение сети, отключает нагрузку при выходе за заданные границы и восстанавливает питание после нормализации с предусмотренной задержкой. Функция устройства отличается от защиты от сверхтока: реле не заменяет автоматический выключатель или предохранитель. Точные уставки, мощность и временные параметры определяются паспортом конкретной модификации.
Место в электрической цепи
Реле измеряет действующее напряжение однофазной сети и размыкает силовую цепь при недопустимом повышении или снижении параметра. Реле применяют для автоматики, холодильного и насосного оборудования, вычислительной техники и других чувствительных потребителей. Его включают последовательно с нагрузкой по схеме изготовителя. Автомат защищает линию от сверхтока, а реле реагирует на напряжение. При выборе исполнения проверяют:
- тип сети, номинальное напряжение и частоту,
- схему подключения и маркировку клемм,
- номинальный ток контактов и характер нагрузки,
- диапазоны нижнего и верхнего порогов отключения,
- время реакции и задержку повторного включения,
- условия монтажа, температурные пределы и степень защиты,
- номинал аппарата защиты питающей линии.
Пороговые и временные параметры сверяют с документацией конкретной модели.
Принцип работы
Измерительный узел непрерывно оценивает входное напряжение. Электронная схема сравнивает его с нижней и верхней границами, установленными пользователем либо заданными для исполнения. При нормальном питании силовой контакт замкнут. При пересечении порога контроллер размыкает цепь, отключая нагрузку. В исполнениях с цифровой индикацией отображаются измеренное значение или состояние устройства; наличие дисплея определяется моделью. После нормализации сети повторное включение может задерживаться, снижая частоту переключений и предотвращая немедленный пуск компрессора или двигателя. Время реакции и логика возврата зависят от модификации.
Параметры и расчёт нагрузки
Номинал 32 А относится к коммутационному узлу при условиях изготовителя. Допустимая нагрузка зависит от температуры щита, вентиляции, соединений и типа потребителя. Для двигателей учитывают повышенный пусковой ток и частоту переключений. При превышении паспортных пределов выход реле используют для управления подходящим контактором. При инженерной оценке сопоставляют:
- номинальный и пусковой ток потребителя,
- допустимый ток реле при фактической температуре,
- коммутируемую мощность при рабочем напряжении,
- пороги отключения с пределами питания оборудования,
- погрешность измерения и условия её нормирования,
- электрическую износостойкость и частоту переключений,
- сечение проводников и параметры защиты от сверхтока.
Расчёт учитывает тип нагрузки, коэффициент мощности, пуск и охлаждение. Совместимость контактора с выходом реле и номинал автомата проверяют по проекту.
Конструкция и монтаж

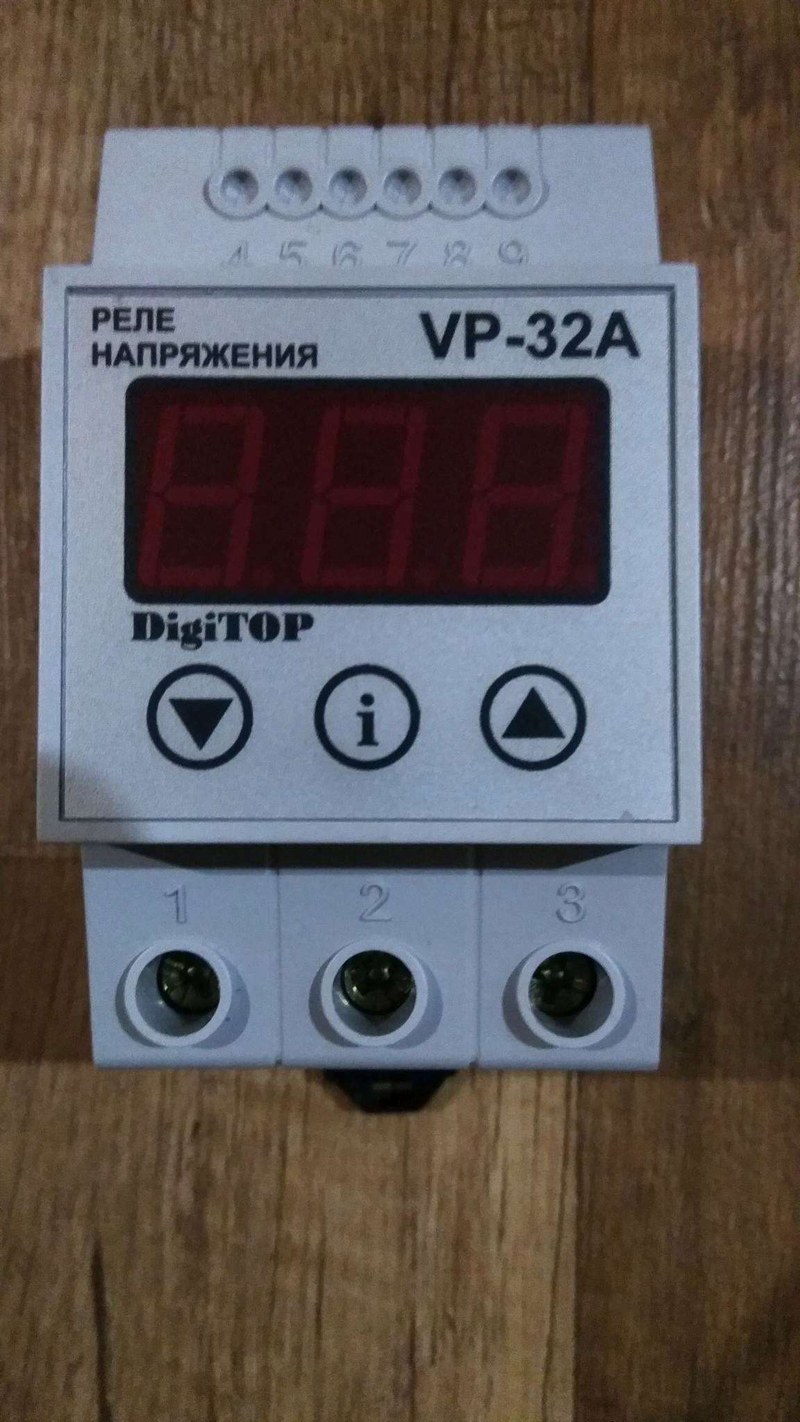

Модульное исполнение для DIN-рейки объединяет измерительную электронику, силовые контакты, клеммы и, при наличии, дисплей с настройками. Габариты, сечение жил и момент затяжки задаёт паспорт. В щите обеспечивают доступ к индикации, теплоотвод и соблюдение допустимых условий среды. При подключении соблюдают требования:
- устройство фиксируют на совместимой DIN-рейке без перекоса,
- питающую линию защищают автоматом по кабелю и расчётному току,
- фазу подключают по схеме на корпусе или в паспорте,
- нейтраль заводят только на предусмотренные клеммы, PE через реле не проводят,
- жилы зачищают без надреза и зажимают с установленным усилием,
- проводники прокладывают без натяжения и контакта с нагретыми элементами.
Монтаж проводят на обесточенной линии с проверкой отсутствия напряжения. После подключения сверяют схему, осматривают изоляцию и зажимы. При обслуживании проверяют следы нагрева; подтяжку выполняют без напряжения.
Таким образом, DigiTOP 32 А отключает однофазную нагрузку при выходе напряжения за заданные границы и возобновляет питание после нормализации с предусмотренной выдержкой. Результат зависит от выбора модификации, согласования с нагрузкой, монтажа и настройки. Маркировка не отменяет проверки пускового режима и паспортных ограничений. Компания «Олниса» поставляет промышленное оборудование для электротехнических систем.
