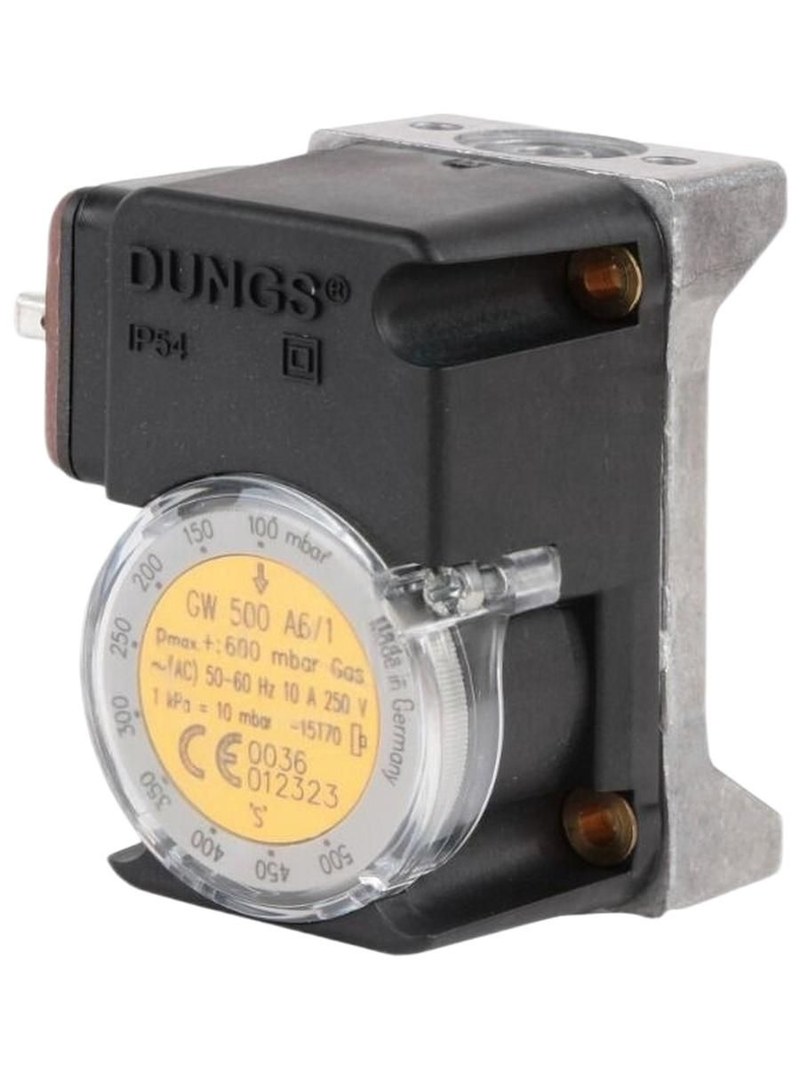

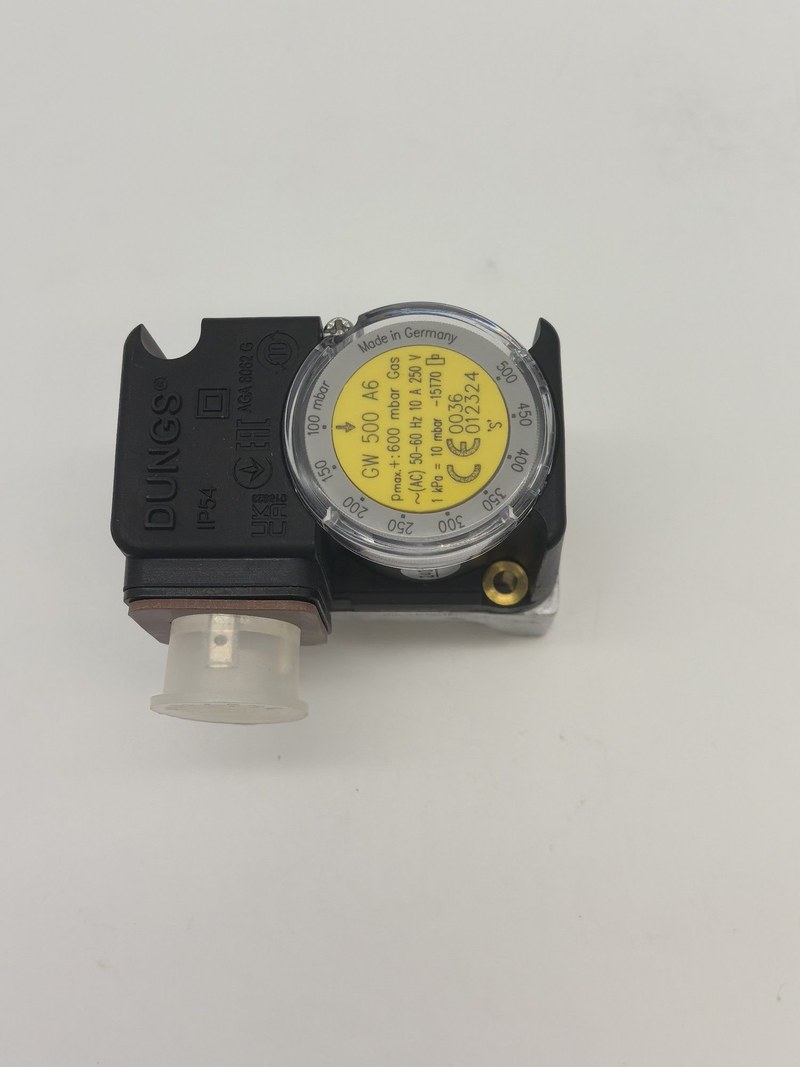

Реле давления DUNGS GW 500 A6 — надежный контроль давления в промышленных газовых системах

DUNGS GW 500 A6 представляет собой регулируемое механическое реле избыточного давления, предназначенное для надёжного контроля газообразных рабочих сред в системах горения и технологической автоматике. Прибор преобразует достижение установленного порога давления в изменение состояния электрического переключающего контакта.

Технические характеристики

Основные параметры исполнения GW 500 A6 представлены следующими значениями:

• диапазон настройки точки срабатывания — от 100 до 500 мбар,
• максимальное рабочее давление — 1000 мбар для исполнения, указанного в актуальной технической спецификации,
• допуск настройки — ±15 % относительно заданного значения при контроле снижения давления,
• разность давлений переключения — не более 18 мбар у нижней границы диапазона и 25 мбар у верхней,
• температура окружающей и рабочей среды — от −15 до +70 C,
• температура хранения — от −30 до +80 C,
• степень защиты оболочки — IP54, диапазон напряжения переменного тока — 24–250 В,
• диапазон напряжения постоянного тока — 24–48 В,
• номинальный ток для переменного напряжения — до 10 А,
• коммутируемый ток при переменном напряжении — до 6 А при cos = 1 и до 3 А при cos = 0,6,
• коммутируемый постоянный ток — до 1 А, минимальный ток переключения — 20 мА.

Максимальное давление определяет предел прочности измерительного узла, а диапазон настройки — возможную уставку.

Конструкция и материалы

Основные конструктивные элементы выполняют следующие функции:

• литой алюминиевый корпус образует герметичную измерительную часть и служит основанием для крепления,
• мембрана из NBR воспринимает давление рабочей среды и передаёт механическое усилие,
• пружинный настроечный узел задаёт необходимое противодействие перемещению мембраны,
• контактный механизм с серебряными контактами обеспечивает коммутацию внешней цепи,
• полиамидный корпус электрической части изолирует токоведущие элементы,
• электрический разъём обеспечивает подключение трёхконтактной кабельной колодки.

Штатное присоединение давления расположено по центру нижней части корпуса и имеет внутреннюю резьбу G 1/4.

Принцип срабатывания

Работа GW 500 A6 основана на равновесии сил, действующих на чувствительную мембрану. При росте давления усилие мембраны преодолевает сопротивление пружины, переключая контактную группу в другое положение. Последовательность функционирования в типовой цепи контроля включает следующие стадии:

• давление из трубопровода поступает в измерительную полость,
• мембрана перемещается сообразно приложенному перепаду сил,
• механизм сравнивает давление с настроенным порогом без электронной обработки сигнала,
• микропереключатель меняет состояние электрических контактов,
• контроллер горелки или релейная схема фиксирует разрешающее или аварийное состояние,
• после возврата давления через обратный порог контактная группа переключается снова.

Конкретная логика блокировки зависит от использования нормально замкнутой или нормально разомкнутой контактной цепи.

Электрическое подключение и интеграция

Подключение выполняется через трёхконтактный штекерный интерфейс по DIN EN 175301-803. Конструкция имеет защитную изоляцию и не предусматривает отдельного заземляющего контакта. Для корректной интеграции предусматривают следующие условия:

• назначение контактов проверяют по схеме на корпусе конкретного изделия,
• рабочее напряжение удерживают в установленном диапазоне,
• ток коммутируемой нагрузки не превышает предел для её коэффициента мощности,
• индуктивную нагрузку при необходимости подключают через промежуточное реле,
• кабельный ввод и уплотнение разъёма сохраняют степень защиты IP54,
• проводку размещают с учётом температуры, вибрации и требований электробезопасности.

Области применения

Реле предназначено для контроля давления в газогорелочных устройствах, системах вентиляции и смежных агрегатах. Возможность применения для газа определённых семейств, воздуха, дымовых и отходящих газов устанавливается по исполнению и условиям эксплуатации. Типовые задачи устройства включают:

• контроль минимально допустимого давления перед запуском горелки,
• передачу сигнала об отклонении давления в блок управления,
• электрическую блокировку работы при нарушении заданного режима,
• контроль давления воздуха в технологическом тракте, формирование дискретного сигнала для межблочных защитных цепей.

IP54 ограничивает проникновение пыли и защищает от водяных брызг, но не допускает погружения или мойки струёй высокого давления.

Таким образом, DUNGS GW 500 A6 обеспечивает механический пороговый контроль давления с электрическим переключением без внешнего питания измерительного узла. При использовании в автоматике горения его рабочие параметры, контактная нагрузка, присоединение и точность настройки должны соответствовать проектным условиям. Надёжность защитной функции определяется не только исправностью реле, но и правильной схемой подключения, проверкой уставки и эксплуатационным контролем. Компания «Олниса» осуществляет поставку промышленного оборудования, включая устройства контроля давления DUNGS для инженерных и технологических систем.
