Реле напряжения DigiTOP VP-50A: защита оборудования от перепадов в сети
DigiTOP VP-50A — однофазное цифровое реле напряжения для распределительных щитов. Оно измеряет действующее значение сети, отключает нагрузку при выходе за верхний или нижний предел и возобновляет питание после нормализации напряжения и истечения заданной выдержки. Маркировка 50A обозначает номинальный ток, но параметры менялись между поколениями. Для проекта используют паспорт по полному индексу изделия. Реле не стабилизирует напряжение и не заменяет автоматический выключатель, УЗО или защиту от импульсных перенапряжений.
Технические характеристики
Для распространённых исполнений VP-50A приводятся следующие характеристики:
- номинальный ток нагрузки — 50 А,
- измерительный диапазон классических версий — ориентировочно 100–400 В, некоторых новых модификаций — 50–400 В,
- регулируемый нижний порог отключения — обычно 120–200 В, типовая заводская уставка отдельных версий — 170 В,
- регулируемый верхний порог отключения — обычно 210–270 В, типовая заводская уставка отдельных версий — 250 В,
- время отключения при превышении верхнего предела — около 0,02 с,
- при снижении напряжения до 120–170 В отключение выполняется примерно за 1 с, ниже 120 В — примерно за 0,02 с,
- диапазон задержки повторного включения — 5–600 с, шаг зависит от поколения прибора,
- номинальная мощность классического исполнения при активной нагрузке — около 11 кВт при 220 В.
Приведённые значения ориентировочны: у новых исполнений максимальный ток может составлять 60 или 63 А, но номинал остаётся 50 А, а кратковременный максимум не является длительным режимом. Допустимый ток линии задаёт наиболее ограниченный элемент цепи; совместимость проверяют по паспорту и расчёту.
Конструкция и настройка

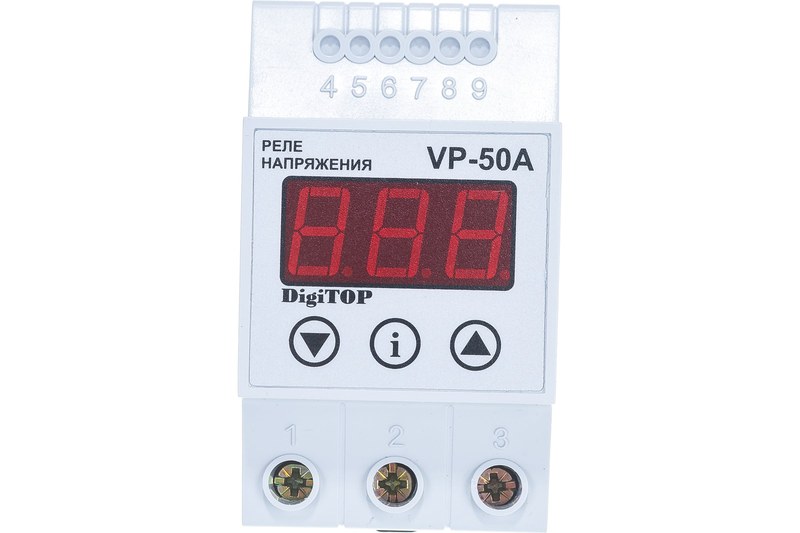

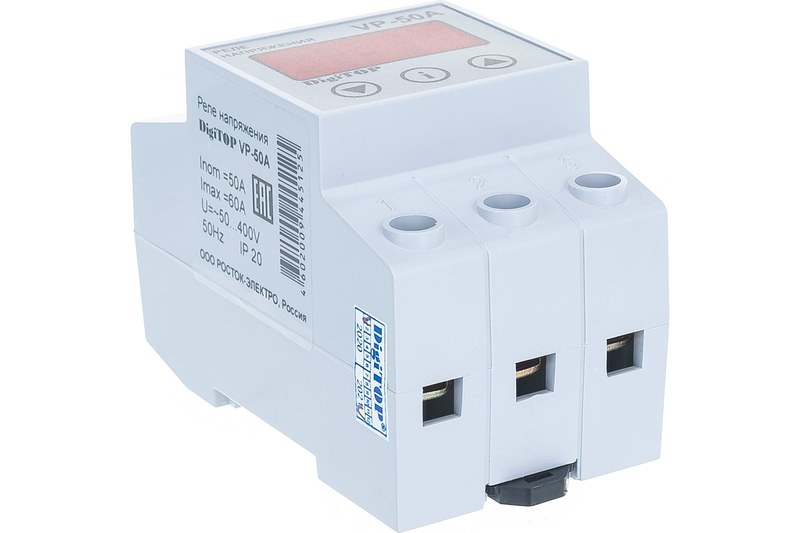

Корпус устанавливается на DIN-рейку TS-35. Классические версии занимают три модуля шириной 17,5 мм, некоторые новые — два. На панели находятся цифровой индикатор и кнопки настройки нижнего и верхнего порогов, а также задержки включения. Мигание может обозначать отключённый выход или отсчёт паузы; в классических версиях уставки хранятся в энергонезависимой памяти. Дополнительные функции зависят от индекса: отдельные версии имеют True RMS и термозащиту. Наличие этих опций проверяют по маркировке. Термозащита не компенсирует перегрузку, плохой контакт или недостаточную вентиляцию; поколения различаются также габаритами и клеммами. Задержку выбирают по нагрузке. Для компрессоров выдержка в несколько минут позволяет выровнять давление; точное значение задаёт изготовитель оборудования. Для других потребителей возможна меньшая пауза. Эта настройка влияет на повторный пуск, но не меняет пороги отключения.
Монтаж и ввод в эксплуатацию
Реле монтируют на DIN-рейке с доступом к панели и охлаждением по требованиям изготовителя. Проводники подключают по схеме конкретной версии. Сечение кабеля и номинал автомата согласуют с нагрузкой и допустимым током линии. Многопроволочные жилы оконцовывают подходящими наконечниками; клеммы затягивают указанным моментом, поскольку слабый контакт вызывает нагрев, а чрезмерное усилие повреждает зажим. Нулевой проводник подключают по схеме производителя; PE не проводят через реле и не коммутируют. До подачи питания проверяют схему, изоляцию и зажимы. Работы выполняют при снятом напряжении и подтверждённом его отсутствии. После монтажа контролируют индикацию, выходное питание и отключение при безопасной функциональной проверке. При осмотре проверяют крепление, клеммы и следы нагрева. Потемнение корпуса, нестабильная индикация или частые отключения требуют диагностики всей цепи.
Применение компонентов
VP-50A применяют во вводах и групповых однофазных линиях жилых, коммерческих и небольших технологических объектов. Отдельная линия позволяет защитить выбранную группу без отключения остальных потребителей. Учитывают расчётный и пусковой токи, диапазон питания и необходимую паузу после аварии. Перед проектированием сверяют индекс модели, версию документации, диапазон измерений, токи, габариты и функции. Для мощной нагрузки реле может управлять катушкой контактора, который коммутирует силовую цепь; проверяют совместимость управления и отключение при аварии. Допустимый режим задаёт элемент с наименьшим токовым пределом.
Таким образом, DigiTOP VP-50A контролирует однофазное напряжение и отключает нагрузку при выходе за настроенные пределы. Защитный эффект зависит от точной идентификации модели, уставок, согласования с автоматом и кабелем, а также качества монтажа. Реле является частью системы защиты и не стабилизирует напряжение. Компания «Олниса» выступает поставщиком промышленного оборудования, включая устройства для низковольтных распределительных систем.
