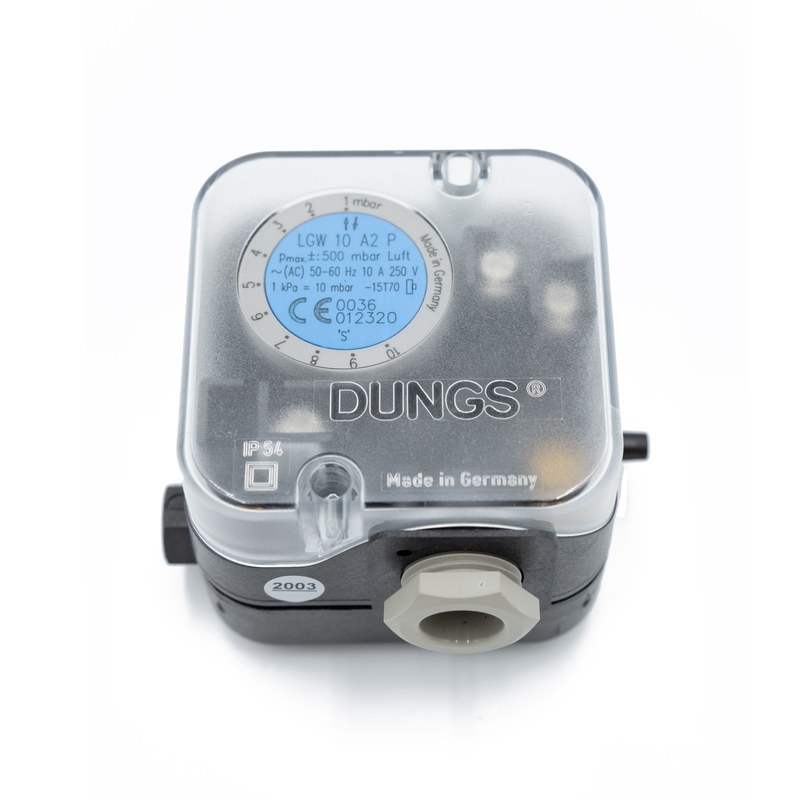

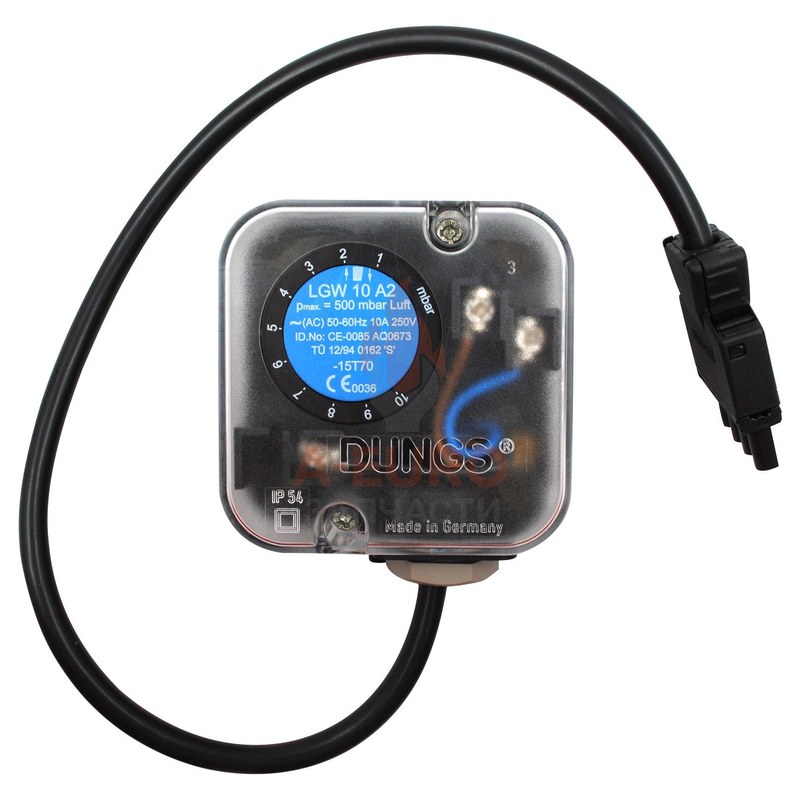

Реле давления DUNGS LGW 10 A2 — технические характеристики и преимущества применения
DUNGS LGW 10 A2 — механическое реле для дискретного контроля перепада давления в воздушных трактах промышленного оборудования. При достижении заданной уставки прибор переключает контакты, передавая сигнал автоматике горелки, вентилятора или вентиляционной установки. Контролируемая среда воздействует на мембрану, поэтому для работы механизма измерения питание не требуется.
Технические характеристики
Основные параметры DUNGS LGW 10 A2 представлены следующими значениями:
- диапазон настройки уставки — от 1 до 10 мбар, или от 100 до 1000 Па,
- разность между давлениями срабатывания и возврата — не более 0,5 мбар,
- максимальное рабочее давление контролируемой среды — 500 мбар,
- допуск точки переключения относительно номинальной уставки — ±15 %,
- температура окружающей и рабочей среды — от −15 до +70 C,
- температура хранения — от −30 до +85 C,
- степень защиты стандартного исполнения — IP54,
- присоединение импульсных линий — штуцеры под шланг диаметром 4,6 мм,
- электрическое подключение — винтовые клеммы и кабельный ввод M20 × 1,5,
- материал корпуса и коммутационного узла — поликарбонат,
- материал чувствительной мембраны — NBR,
- контактная группа стандартного исполнения — серебряные переключающие контакты,
- рабочее напряжение контактов Ag — 24–250 В переменного либо 24–48 В постоянного тока,
- номинальный ток контактов при переменном напряжении — 10 А.
Номинальный ток 10 А нельзя считать допустимым током переключения. Для контактов Ag предельное значение составляет 6 А при cos = 1 и 3 А при cos = 0,6. Минимальный ток коммутации — 20 мА. Для постоянного тока допустимый диапазон составляет 20 мА – 1 А.
Конструкция и принцип действия
Давление с обеих сторон воздействует на эластичную мембрану, а результирующее усилие уравновешивается настроечной пружиной. При достижении установленного перепада мембрана перемещает привод микровыключателя, изменяя состояние контактов. Регулировочное колесо со шкалой меняет натяжение пружины и требуемое для переключения усилие. Последовательность формирования сигнала включает несколько физических этапов:
- передачу давлений от контролируемых точек через импульсные линии,
- возникновение результирующего усилия на рабочей поверхности мембраны,
- сопоставление усилия среды с предварительным натяжением пружины,
- механическое изменение состояния перекидной контактной группы,
- возврат мембраны и контактов после прохождения обратного порога.
Разность порогов срабатывания и возврата называют коммутационным дифференциалом. Благодаря ему небольшие колебания давления около уставки не вызывают частых переключений контактов.
Контактная схема и взаимодействие с автоматикой
Реле оснащено общим, нормально замкнутым и нормально разомкнутым контактами. При увеличении давления через порог вывод 1 (NC) размыкается, а вывод 2 (NO) замыкается; при снижении давления состояние меняется обратно. Общий вывод — 3 (COM). Подключаемая нагрузка должна соответствовать допустимому току коммутации. При работе с малотоковыми входами необходимо учитывать характеристики серебряных контактов; специальные варианты с позолотой имеют иные пределы.
Монтаж и установка порога
Корпус закрепляют на жестком основании, после чего подключают две импульсные линии. Штуцер «+» соединяют с областью более высокого давления, штуцер «−» — с областью более низкого. При сравнении с атмосферой соответствующий вход оставляют сообщающимся с ней согласно схеме. Перед пуском проверяют герметичность соединений, отсутствие перегибов шлангов, засоров и скопления конденсата. Ориентация корпуса влияет на уставку. В стандартном вертикальном положении сдвиг отсутствует. При горизонтальном монтаже возможен сдвиг около +0,5 мбар, при перевернутом горизонтальном — около −0,5 мбар. В промежуточных положениях отклонение может достигать ±0,5 мбар. Настройку проверяют после окончательного закрепления.
Применение в технологических системах
Типичные задачи использования LGW 10 A2 в составе автоматизированного оборудования включают:
- контроль наличия воздушного напора перед разрешением розжига горелки,
- подтверждение работы вентилятора в системе подачи воздуха,
- регистрацию недостаточного перепада на участке воздуховода,
- контроль тяги и разрежения в дымоотводящих каналах,
- формирование дискретного сигнала для цепей защиты и блокировки.
Таким образом, DUNGS LGW 10 A2 обеспечивает дискретный контроль малых перепадов давления с регулируемой уставкой и переключающей контактной группой. Надежность применения зависит от правильного соединения штуцеров, учета монтажного положения и проверки фактических порогов. Компания «Олниса» осуществляет поставку промышленного оборудования, в том числе реле давления DUNGS для систем горения и вентиляции.
