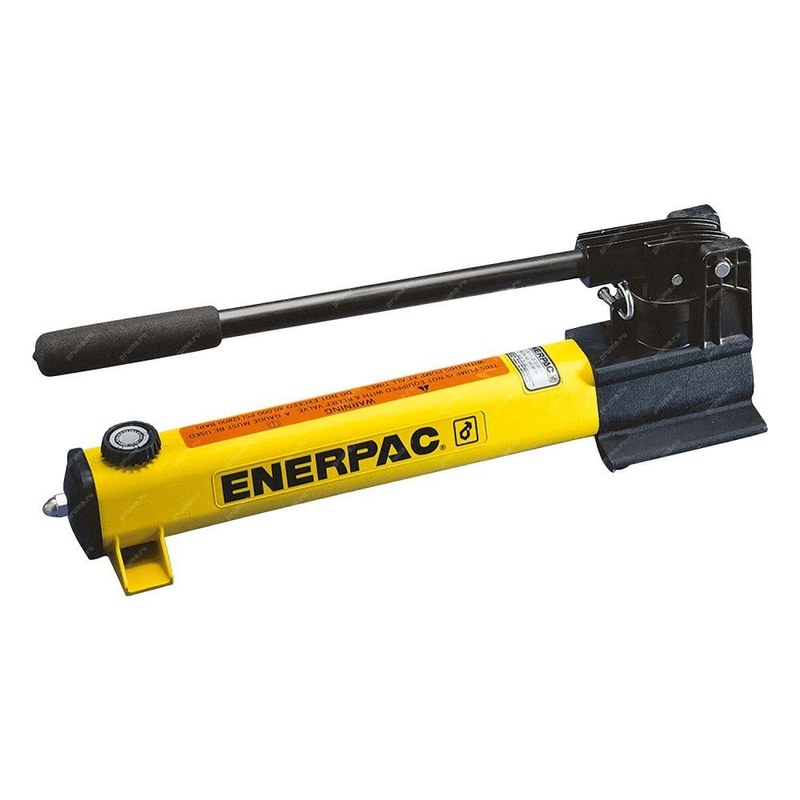

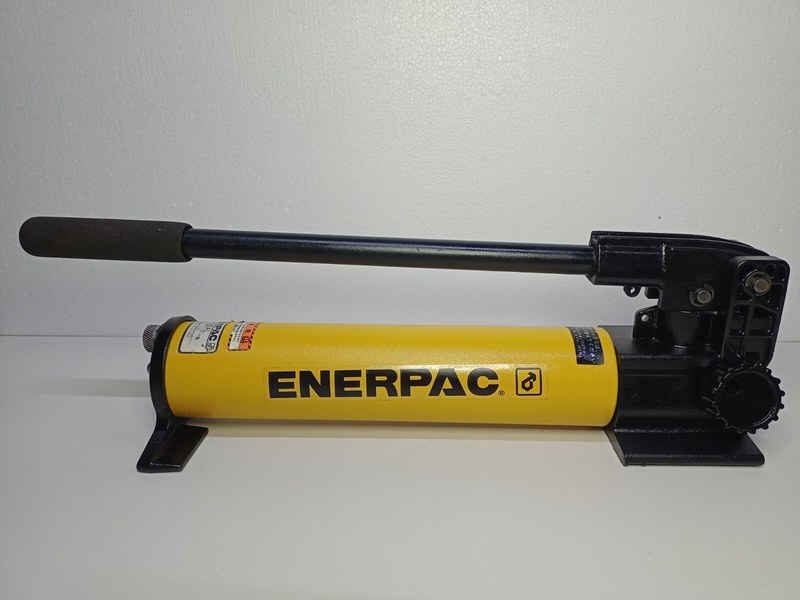

Гидравлический насос Enerpac P392 — надежное решение для промышленного оборудования

Enerpac P392 представляет собой ручной гидравлический насос серии P для цилиндров одностороннего действия и силового инструмента. Механизм создает давление масла без внешнего источника энергии. Двухступенчатая схема подачи разделяет быстрый подвод исполнительного механизма к нагрузке и последующее развитие рабочего усилия. Насос используют при монтажных и ремонтных работах, размещая отдельно от рабочего органа.

Технические характеристики

Параметры Enerpac P392 имеют следующие значения:

• тип привода — ручной, рычажный,
• гидравлическая схема — двухступенчатая, для цилиндров одностороннего действия,
• предельное рабочее давление — 700 бар,
• номинальное давление первой ступени — 13 бар,
• подача первой ступени — 11,26 см3 за ход,
• подача второй ступени — 2,47 см3 за ход,
• полезный объем масла в резервуаре — 901 см3,
• ход насосного плунжера — 25,4 мм,
• максимальное усилие на рукоятке — 42,2 кгс,
• масса насоса без присоединенного оснащения — около 4,1 кг,
• выходное гидравлическое соединение — резьба 3/8–18 NPTF.

Подача указана для полного хода плунжера. Скорость цилиндра зависит от объема его полости и потерь в контуре. Развиваемое усилие определяется произведением давления на эффективную площадь поршня.

Конструкция и функциональные узлы

Основные конструктивные узлы и материалы представлены следующим образом:

• рычаг из стеклопластика с электроизоляционными свойствами,
• резервуар из армированного стекловолокном нейлона,
• алюминиевое основание с защитным полимерным покрытием,
• плунжерный насосный механизм с обратными клапанами,
• ручной клапан сброса давления, встроенный предохранительный клапан от превышения давления, заливная и вентиляционная пробка резервуара.

Композитный бак уменьшает массу и устойчив к коррозии. Основание передает усилие рычага к насосному механизму. Обратные клапаны исключают обратный поток при ходе плунжера. Рукоятка блокируется для переноски. Стеклопластик рычага не заменяет средства электрозащиты.

Принцип двухступенчатого действия

После закрытия сбросного клапана рычаг приводит в действие плунжер: масло поступает из бака в камеру всасывания и через обратный клапан нагнетается в линию. Алгоритм работы включает последовательные состояния:

• при малой нагрузке первая ступень перемещает увеличенный объем жидкости и ускоряет холостой ход цилиндра,
• по мере роста сопротивления происходит автоматический переход к высоконапорной ступени,
• после переключения меньшая подача за цикл позволяет оператору развивать большее давление без чрезмерного увеличения усилия,
• при открытии клапана сброса масло возвращается в резервуар, а шток одностороннего цилиндра втягивается под действием возвратной пружины либо внешней силы.

Скорость возврата штока зависит от цилиндра, нагрузки и открытия клапана. Предохранительный клапан не заменяет манометр. Удержание поднятого груза исключительно гидравлическим давлением недопустимо; после перемещения требуется механическая страховка.

Сопряжение с гидравлической системой

P392 имеет один выход для рукава высокого давления с подходящими муфтами. В контур вводят манометр. Совместимость оценивается по минимально допустимому давлению всех компонентов контура, типу резьбы, расходу и необходимому рабочему объему. Совпадение резьбы не гарантирует совместимость по давлению. Рукав укладывают без перегибов и натяжения, защищают от острых кромок и горячих поверхностей. При выборе внутреннего диаметра учитывают сопротивление потоку: узкое сечение повышает потери и замедляет перемещение штока. Места соединений располагают так, чтобы исключить боковые нагрузки на фитинги. При расчете количества ходов ориентируются на объем, необходимый для перемещения поршня, и подачу соответствующей ступени. Предварительная оценка учитывает подачу за ход, переключение ступеней, заполнение рукава и потери. Резервуар должен вмещать возвращающееся масло при полном обратном ходе. Избыточный возврат повреждает бак.

Области применения

Практическое использование насоса охватывает операции, для которых необходимы высокое усилие и независимость от стационарного источника энергии:

• выпрессовка и запрессовка подшипников, втулок и посадочных деталей,
• работа с односторонними гидравлическими домкратами при монтаже агрегатов,
• приведение в действие переносных гидравлических съемников и прессовых приспособлений,
• периодические операции позиционирования и выверки тяжелых узлов,
• контролируемое нагружение испытательных приспособлений в пределах характеристик контура.

Таким образом, Enerpac P392 предназначен для компактных высоконапорных гидравлических систем с ручным управлением. Первая ступень ускоряет свободный ход цилиндра, вторая обеспечивает силовую работу. Надежность работы определяется соблюдением допустимого давления, чистотой масла, герметичностью соединений и правильным выбором цилиндра по усилию и объему. Компания «Олниса» осуществляет поставку насоса Enerpac P392 и другого промышленного гидравлического оборудования.
