Каталог EMAS в компании «Олниса» — широкий выбор электротехнического оборудования

Оборудование EMAS применяется в цепях управления, сигнализации, коммутации и контроля состояния промышленного оборудования. Номенклатура включает аппараты ручного управления, концевые выключатели, устройства индикации, контакторы, реле и электротехнические компоненты для шкафов автоматики. Оборудование используется в станках, технологических линиях и шкафах автоматики.

Технические характеристики и критерии совместимости

Электрические параметры изделий необходимо соотносить со схемой установки. При проверке пригодности изделия учитываются следующие характеристики:

• номинальное рабочее напряжение и род тока управляемой цепи,
• допустимый рабочий ток при установленной категории применения,
• число нормально открытых и нормально закрытых контактных групп,
• электрическая и механическая износостойкость коммутационного узла,
• степень защиты оболочки от проникновения пыли и воды,
• диапазон рабочих температур и ограничения по влажности,
• монтажный диаметр, габариты корпуса и способ присоединения проводников,
• напряжение питания подсветки, катушки либо электронного блока.

Указанные значения задаются для конкретного артикула. Общего набора номиналов для всей продукции EMAS не существует.

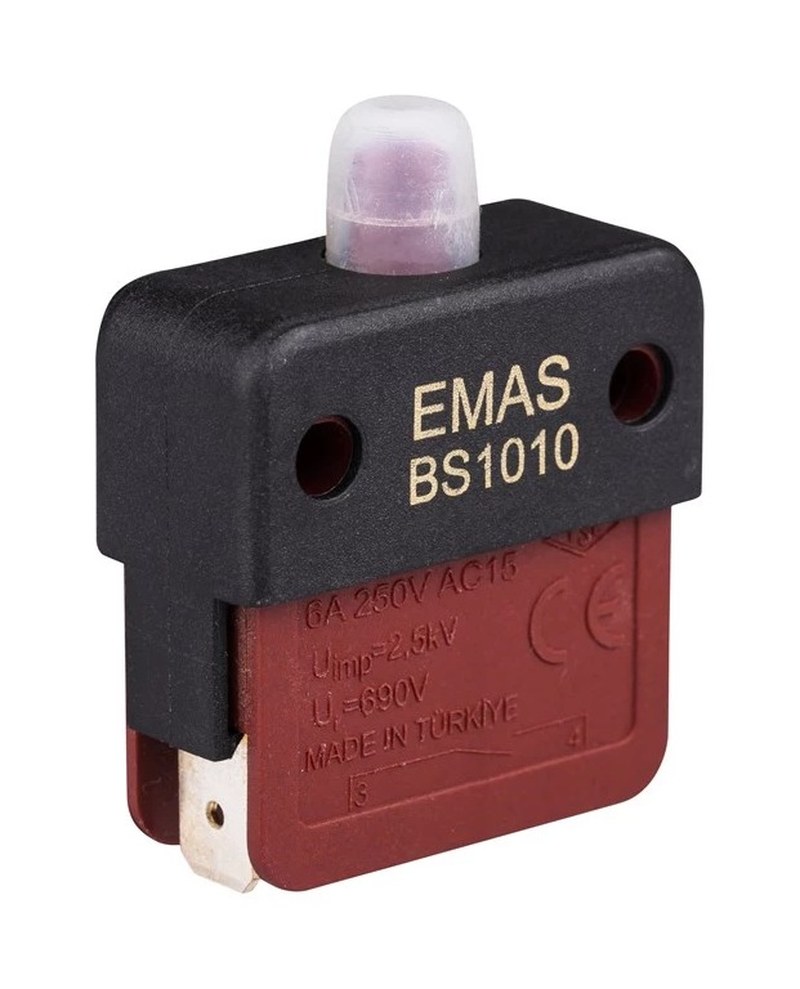

Кнопочные и переключательные устройства

Панельные органы управления служат интерфейсом между оператором и системой автоматики. При нажатии кнопки привод перемещает контактный механизм; пружина возвращает подвижный элемент в исходное положение, если конструкцией не предусмотрена фиксация. Селекторные переключатели удерживают выбранное положение либо возвращаются автоматически. Аварийные кнопки имеют механизм фиксации; безопасность останова определяется всей схемой. Среди конструктивных исполнений различают:

• модульные кнопки со сменными контактными блоками,
• переключатели с двумя или несколькими фиксированными положениями,
• ключевые устройства для ограничения доступа к отдельным командам,
• подсвечиваемые элементы с независимыми цепями индикации,
• посты управления с размещением нескольких аппаратов в общей оболочке.

Для щитового монтажа распространены изделия с установочным отверстием 22 мм, однако этот размер нельзя переносить на всю номенклатуру.

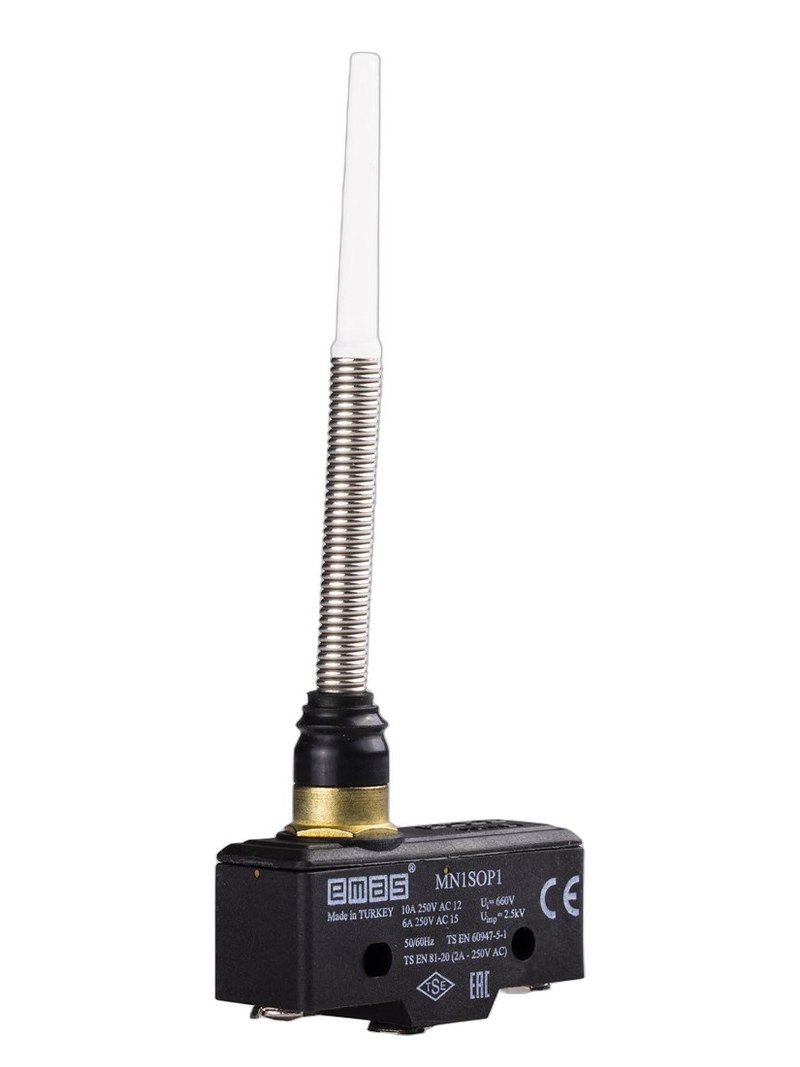

Концевые выключатели и контроль положения

Концевой выключатель преобразует механическое перемещение в изменение состояния электрических контактов. Воздействие на плунжер, рычаг либо роликовый привод передаётся внутреннему механизму. Для корректной работы необходимо учитывать направление нажима и допустимый ход рабочего органа. Параметры механического сопряжения включают:

• тип исполнительной головки и направление приложения усилия,
• ход до срабатывания и дополнительный допустимый ход,
• усилие воздействия и возврата механизма,
• материал корпуса и способ крепления на оборудовании,
• схему контактов и исполнение кабельного ввода.

При монтаже предусматривают жёсткую опору, регулировку точки воздействия и защиту кабеля от натяжения.

Кулачковые переключатели и силовая коммутация

Кулачковый механизм последовательно воздействует на контактные секции в зависимости от угла поворота рукоятки. Последовательность соединений определяется коммутационной диаграммой конкретного исполнения. Такие аппараты используют для ручного выбора режимов, переключения измерительных цепей и изменения конфигурации питания. Контакторы, реле и автоматы защиты двигателя выполняют иные задачи. Контактор замыкает силовые контакты при подаче напряжения на катушку; вспомогательные контакты используются в цепях блокировки и индикации. Промежуточное реле обеспечивает передачу управляющего сигнала между цепями. Автомат защиты двигателя совмещает коммутацию с отключением при предусмотренных конструкцией аварийных токовых режимах.

Монтаж, эксплуатация и контроль состояния

Перед установкой проверяют маркировку, соответствие исполнения проектной схеме, целостность корпуса и совместимость присоединительных элементов. Электрический монтаж выполняют при снятом напряжении, с соблюдением требований к сечению проводников и моменту затяжки клемм. При интеграции устройств в шкаф управления ещё проверяют распределение потенциалов, разметку клемм и резерв пространства для проводников. Контактные цепи управления и силовые линии прокладывают с учётом электромагнитных помех и нагрева. Эксплуатационный контроль предусматривает следующие операции:

осмотр оболочек, вводов и крепёжных соединений,

• проверку свободного перемещения механических приводов,
• контроль фактического переключения контактных групп,
• выявление следов нагрева и повреждений изоляции,
• проверку индикации, фиксации и возврата органов управления.

Периодичность проверок определяется режимом работы установки, условиями среды и принятой программой технического обслуживания.

Изделия EMAS охватывают средства локального управления, контроля положения, сигнализации и коммутации. Их корректное применение зависит от согласования электрических номиналов, контактных схем, механического исполнения и условий монтажа. При необходимости купить EMAS в каталоге «Олниса» следует ориентироваться на точное обозначение изделия и его эксплуатационные характеристики. Компания «Олниса» осуществляет поставку промышленного оборудования EMAS для применения в электротехнических системах предприятий.
