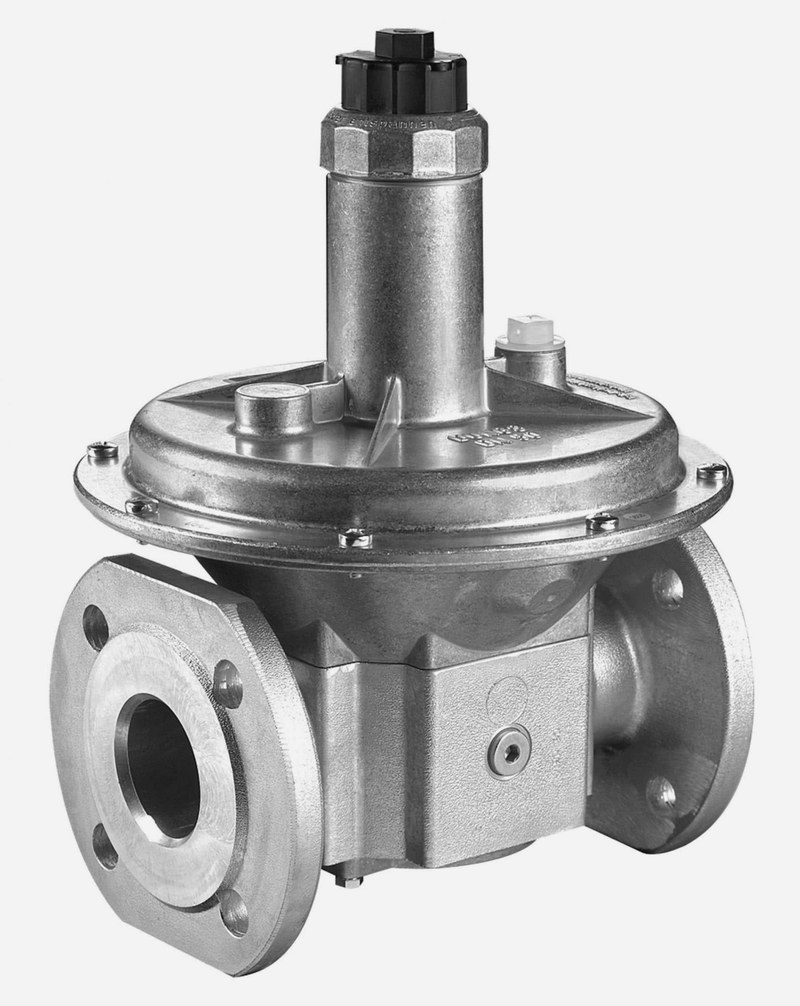

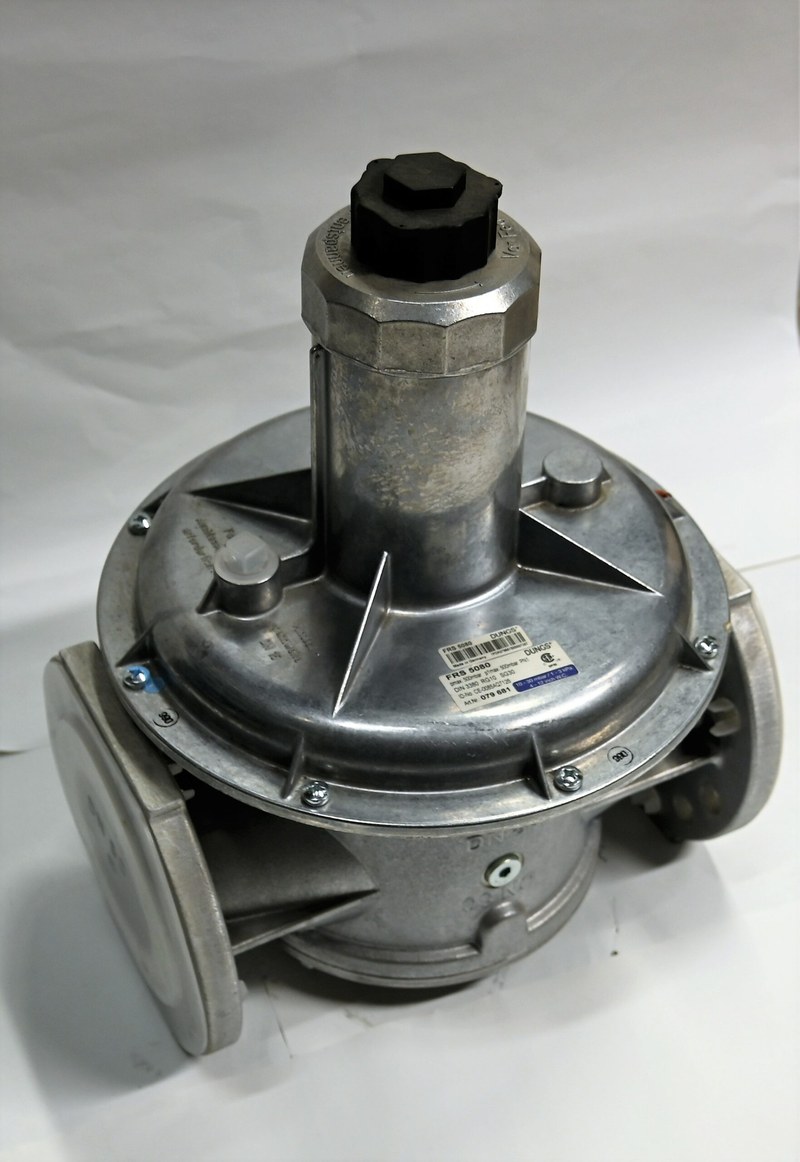

Регулятор давления DUNGS FRS 5065 — эффективность и надежность газовой автоматики
Регулятор давления газа DUNGS FRS 5065 предназначен для поддержания заданного давления после регулирующего органа при изменениях расхода газа и колебаниях давления на входе. Устройство относится к пружинным регуляторам прямого действия и применяется в газовых трактах промышленных горелок, теплогенераторов и технологических установок. Фланцевое исполнение DN 65 рассчитано на включение в трубопроводы соответствующего условного прохода.
Технические характеристики
Основные параметры исполнения FRS 5065 характеризуются следующими значениями:
- номинальный проход присоединительных фланцев — DN 65,
- предельное рабочее давление на входе — 500 мбар,
- диапазон настройки давления на выходе при применении соответствующих пружин — от 2,5 до 200 мбар,
- стандартный диапазон настройки с синей пружиной — от 10 до 30 мбар,
- температура окружающей среды — от −15 до +70 C,
- масса устройства — приблизительно 7,5 кг,
- измерительные присоединения во входной части — G1/4,
- исполнение импульсного отбора выходного давления — внутреннее, с возможностью внешнего подключения для соответствующей комплектации.
Указанный полный диапазон настройки не достигается одной пружиной. Для каждого интервала выходного давления предусмотрен свой упругий элемент с определенной характеристикой жесткости.
Устройство и конструктивное исполнение
Регулятор объединяет проточную часть с седлом клапана и мембранный привод, воздействующий на запорный элемент. Корпус образует входную и выходную полости, а крышка размещает настроечную пружину и механизм изменения ее предварительного сжатия. Основные функциональные узлы конструкции включают:
- корпус с фланцевыми патрубками, формирующий направление потока,
- клапанный затвор и седло, определяющие проходное сечение,
- рабочую мембрану, воспринимающую регулируемое давление, настроечную пружину,
- создающую противодействующее усилие, регулировочный механизм для изменения давления срабатывания,
- предохранительную мембрану, ограничивающую вероятность выхода газа через полость привода при повреждении рабочей мембраны,
- каналы отбора давления и технологические отверстия для контроля режима.
Принцип автоматического регулирования
Выходное давление передается на чувствительный элемент через внутренний импульсный канал. Пружина создает усилие, соответствующее выбранной уставке. При расходовании газа рабочее сечение клапана изменяется, стремясь восстановить равновесие между давлением среды и усилием пружины. Последовательность реакции на изменение нагрузки описывается следующим образом:
- увеличение потребления газа вызывает тенденцию к снижению выходного давления,
- ослабление давления на мембрану приводит к смещению регулирующего механизма в сторону большего открытия клапана,
- поступление дополнительного объема газа компенсирует возросший расход,
- снижение потребления повышает давление за клапаном и вызывает уменьшение проходного сечения,
- после переходного процесса устанавливается новое равновесное положение затвора.
Области промышленного применения
FRS 5065 используется там, где требуется устойчивое давление питания газопотребляющего оборудования при переменном расходе. Типичные варианты включения представлены следующими объектами:
- газовые рампы промышленных горелочных устройств,
- котельные установки с автоматическим изменением тепловой нагрузки,
- технологические печи и сушильные агрегаты,
- теплогенераторы производственных линий,
- стационарные газораспределительные узлы низкого давления.
Таким образом, DUNGS FRS 5065 представляет собой механический пружинный регулятор давления с фланцевым присоединением DN 65, мембранным измерением выходного давления и сменными диапазонами уставки. Его эффективность определяется согласованием пропускной способности с режимом газопотребления, правильным монтажом и регулярным контролем герметичности. Применение устройства в промышленной газовой системе требует соблюдения проектных условий и независимого обеспечения защитных функций. Компания «Олниса» осуществляет поставку промышленного оборудования, включая регуляторы давления газа DUNGS FRS 5065.
