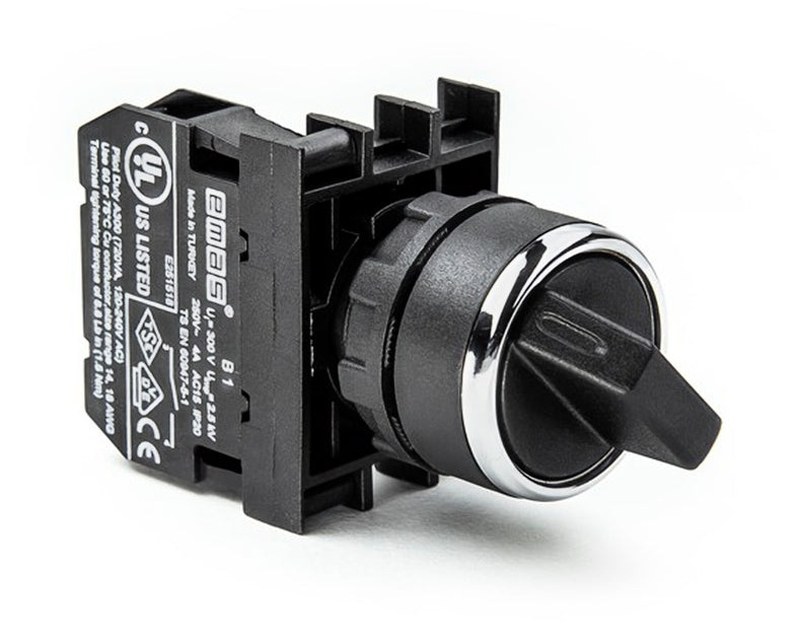

Переключатель EMAS серии B — надежное решение для промышленных систем управления

Переключатели EMAS серии B представляют собой электромеханические аппараты ручного управления, предназначенные для формирования дискретных команд в цепях автоматики. Устройства устанавливаются на дверцах электротехнических шкафов, операторских панелях и пультах оборудования. Поворот рукоятки переводит контактную систему в заданное состояние, которое распознаётся контроллером, релейной схемой или другим исполнительным звеном. Серия объединяет исполнения с различным количеством положений, способами возврата и вариантами индикации.

Технические характеристики

Для типовых селекторных переключателей серии B с монтажным диаметром 22 мм установлены следующие показатели:

• диаметр отверстия в панели — 22 мм,
• номинальный рабочий ток Ie — 4 А при 250 В переменного тока в категории AC-15,
• номинальное напряжение изоляции Ui — 300 В,
• номинальное импульсное выдерживаемое напряжение Uimp — 2,5 кВ,
• минимальный механический ресурс — 500 000 операций,
• минимальный электрический ресурс — 100 000 операций,
• степень защиты стандартного исполнения — IP50,
• материал контактных элементов — сплав серебра с никелем AgNi,
• допустимое сечение присоединяемого проводника — 1,5–2,5 мм2,
• момент затяжки контактных зажимов — 1,5 Н·м.

Конструкция и материалы

Узел управления включает фронтальную поворотную головку, монтажное крепление, механический привод и присоединяемые контактные блоки. Пластиковые элементы обеспечивают электрическую изоляцию и формируют компактный интерфейс оператора. Корпуса контактных модулей изготавливают из полиамида PA6.6 с классом горючести V-0. Применение материала с ограниченным распространением пламени важно для шкафной аппаратуры, но не отменяет защиты питающих цепей от короткого замыкания.

Принцип переключения и режимы

Работа аппарата основана на преобразовании углового перемещения рукоятки в линейное воздействие на подвижные контакты. При достижении рабочего положения привод изменяет состояние выбранных цепей. Переключатель не регулирует аналоговый параметр непрерывно: каждое фиксированное положение соответствует определённой комбинации дискретных сигналов. Для двухпозиционных моделей типична схема 0–I, для трёхпозиционных — II–0–I. По кинематике исполнительного механизма предусмотрены варианты:

• с фиксацией выбранного положения до следующего поворота оператором,
• с пружинным возвратом из рабочего положения после освобождения рукоятки,
• с тремя положениями и центральной нейтральной позицией,

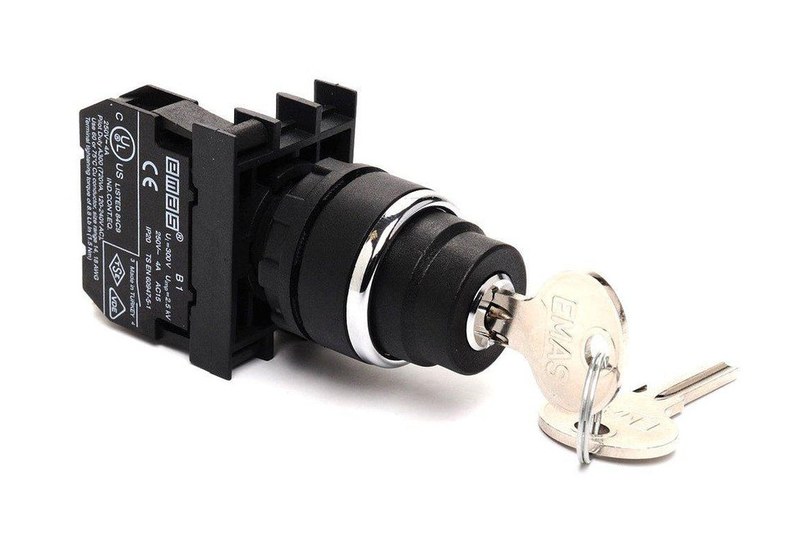

• с ключевым приводом, ограничивающим возможность несанкционированного переключения.

Угол перехода между положениями у ряда исполнений составляет 60. Возвратный механизм применяют для кратковременных команд, например разрешения ручного перемещения механизма. Фиксируемый вариант подходит для выбора режима «ручной/автоматический». Наличие ключа само по себе не делает аппарат устройством функциональной безопасности: соответствующие функции требуют отдельной оценки схемы и категорий отказов.

Контактные схемы и подключение

Обозначение NO относится к контакту, разомкнутому в исходном состоянии, NC — к замкнутому. При установке нескольких модулей переключатель может одновременно формировать взаимосвязанные сигналы. Выбор электрической конфигурации производится с учётом положения кулачкового привода и таблицы замыкания для конкретного артикула. При включении в цепи управления проверяют следующие условия:

• совпадение логики контактов с алгоритмом ПЛК или релейной схемы,
• соответствие рабочего тока и напряжения заявленной категории применения,
• наличие защиты проводки от перегрузок и токов короткого замыкания,
• отсутствие передачи силовой коммутации на контакты, рассчитанные на управление,
• чёткую маркировку клемм и документирование каждого сигнального канала.

Серия B включает селекторные модели без подсветки и варианты со световым элементом. В исполнениях с LED предусмотрены разные диапазоны питания, в частности 12–30 В AC/DC; конкретное напряжение зависит от установленного модуля. Встречаются ещё конструкции с патроном BA9s под соответствующую лампу. Индикатор может показывать выбранный режим либо состояние внешней цепи, если схема питания лампы построена независимо от коммутирующих контактов.

Области применения

Переключатели серии B используются там, где требуется однозначный ручной выбор состояния технологического объекта:

• пульты станков и производственных агрегатов для выбора рабочих режимов,
• шкафы насосных установок для выдачи команд местного управления,
• системы вентиляции для переключения предусмотренных алгоритмов работы,
• распределительные шкафы для управления вспомогательными контакторными цепями,
• испытательные стенды для задания дискретных команд в ходе наладки.

Таким образом, переключатели EMAS серии B обеспечивают формирование устойчивых дискретных команд в промышленной автоматике. Их применение требует согласования схемы контактов, характера фиксации, электрической нагрузки и степени защиты с конкретным проектом. Унификация монтажного отверстия 22 мм и модульное строение упрощают размещение аппаратов в операторских панелях. Компания «Олниса» осуществляет поставку переключателей EMAS серии B и другого промышленного электротехнического оборудования.
