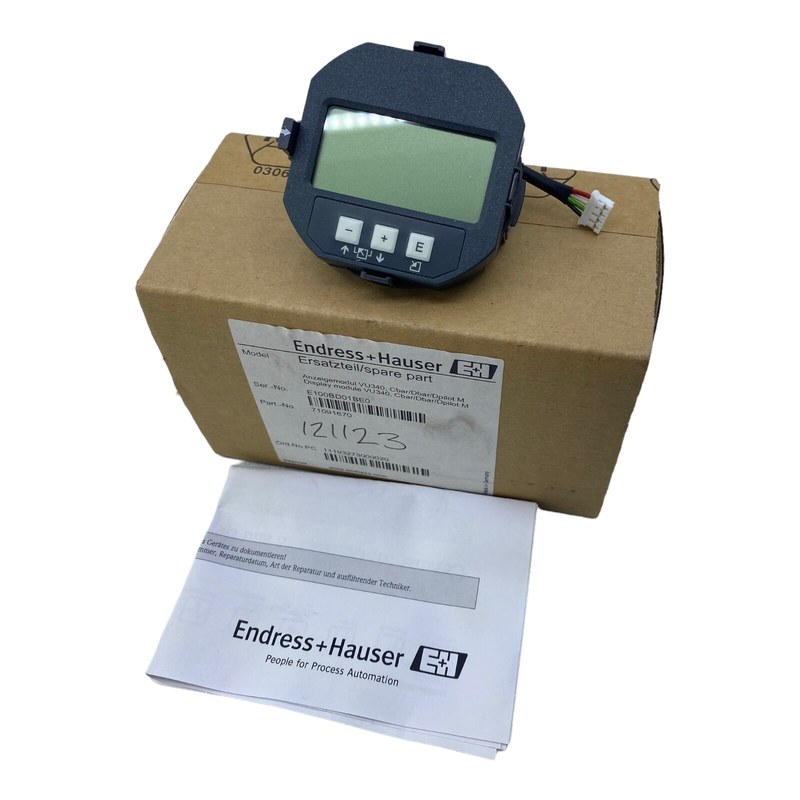

Endress+Hauser 71091670 — сменный дисплей VU340 для преобразователей Cerabar M, Deltabar M и Deltapilot M, контролирующих давление, его перепад и гидростатический уровень. Модуль отображает полученные от электроники прибора значения, сообщения диагностики и, при соответствующем исполнении, пункты меню настройки.
Технические характеристики
Характеристики VU340 включают в себя:
- заказной номер — 71091670,
- технология отображения — жидкокристаллический экран LCD,
- организация информационного поля — четыре строки,
- цифровая индикация — до восьми разрядов с отображением знака и десятичной точки,
- дополнительный элемент — графическая шкала измеренной величины,
- органы управления — три клавиши для вариантов с поддержкой меню,
- подключение — внутренний кабель длиной приблизительно 90 мм,
- ориентация экрана — установка с поворотом на 90 градусов.
Диапазон, погрешность, питание и выходной интерфейс определяются основным преобразователем. Доступные режимы зависят от его электроники.
Интерфейс и принцип работы
Электроника преобразователя обрабатывает сигнал сенсора и передает вычисленное значение на экран вместе с единицей измерения и состоянием. Графическая шкала позволяет оценить положение показания внутри заданного диапазона; в исполнениях 4–20 мА она может использоваться для отображения относительного уровня токового сигнала. Основная строка содержит число, дополнительные поля — единицы, идентификатор и служебные данные. Меню показывает наименование параметра и варианты его изменения. Настройки отображения могут включать выбор языка интерфейса, регулировку контрастности и чередование показываемых величин. В зависимости от версии преобразователя среди доступных данных присутствует температура сенсора. Эти опции реализуются программным обеспечением прибора и не требуют обработки сигналов дисплеем. Значок связи отражает обмен. На экран выводятся следующие группы данных:
- измеренные величины с выбранными единицами,
- настраиваемые параметры и пункты навигации,
- индикаторы блокировки и обмена данными,
- предупреждения о работе вне допустимых условий,
- состояния обслуживания и сообщения о неисправности.
Скорость обновления, демпфирование и масштаб задаются в преобразователе. Установка VU340 не изменяет точность и число его выходных каналов.
Особенности конструкции

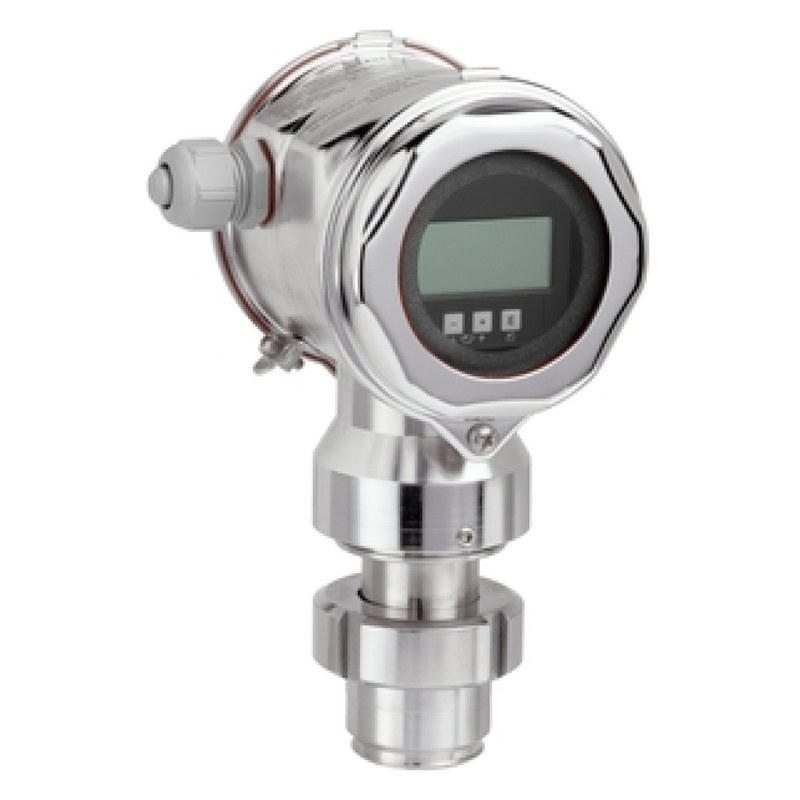

Модуль размещается в корпусе прибора и соединяется с электроникой коротким кабелем. Поворот экрана на 90 градусов облегчает считывание при разных положениях преобразователя. Индикатор снимается без отсоединения сенсора от процесса. Фиксация выполняется штатным держателем. Отдельный держатель с номером 71094113 не тождественен дисплею 71091670. При сборке необходимо обеспечить плотное прилегание крепежных элементов и отсутствие перегиба проводника. Степень защиты от внешних воздействий обеспечивается собранным корпусом с исправным уплотнением, а не открытым модулем индикации.
Настройка и диагностическая индикация
При поддержке локального меню клавиши «−», «+» и «E» позволяют выбирать пункты, изменять значения и подтверждать операции. Меню группирует функции; некоторые параметры имеют коды прямого доступа. Набор операций зависит от электроники и протокола. В версиях с аналоговой электроникой функции дисплея могут ограничиваться отображением измеренных величин и состояний. Диагностическая индикация позволяет различать:
- исправное измерение с действительным показанием,
- выход за предусмотренные условия работы,
- активность сервисного режима или имитации,
- необходимость технического обслуживания,
- отказ, при котором значение больше не считается достоверным.
Диагностические символы не заменяют защитную автоматику и оцениваются совместно с данными системы управления. Программная блокировка параметров не препятствует физическому доступу.
Порядок замены и контроль монтажа
Перед разборкой отключают питание и обеспечивают соблюдение требований безопасности для исполнения прибора. При наличии блокировки крышки освобождают ее стопор шестигранным ключом размером 3 мм. Крышку отвинчивают, боковой фиксатор держателя нажимают внутрь, после чего дисплей осторожно выводят из крепления. Затем отсоединяют внутренний кабель от электроники. Новый модуль устанавливают в обратной последовательности без перекоса и защемления проводов. Контроль после сборки включает:
- фиксацию дисплея и разъема,
- правильное положение внутреннего кабеля,
- состояние резьбы и уплотнения крышки,
- появление показаний после подачи питания,
- соответствие единиц измерения заданной конфигурации,
- отсутствие сообщений об ошибке дисплея.
При работе с взрывозащищенными модификациями соблюдают требования сертификата и применимых норм. Для искробезопасных цепей сохраняют электрическую изоляцию, а для взрывонепроницаемых оболочек контролируют целостность резьбовых соединений. Замена компонентов сертифицированного прибора должна быть оформлена в установленном порядке. Применять VU340 как независимый индикатор, подключаемый непосредственно к внешнему датчику, недопустимо.
Таким образом, VU340 обеспечивает локальную индикацию измерений и диагностики. Надежность работы зависит от электроники прибора и правильности монтажа. Заказать дисплей Endress+Hauser 71091670 можно в компании «Олниса», осуществляющей поставку промышленного оборудования и запасных частей для контрольно-измерительных систем.
