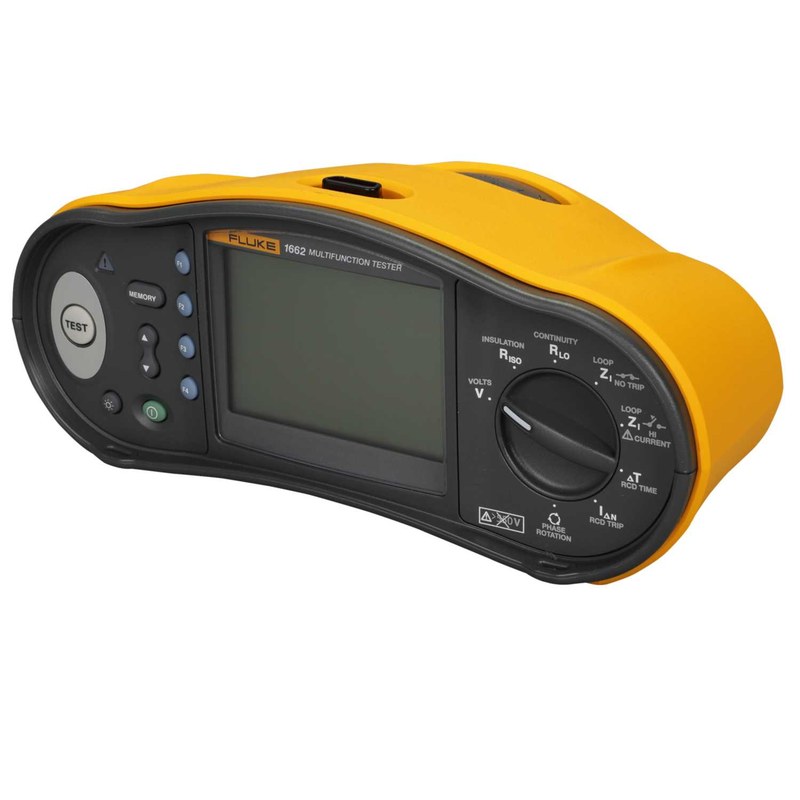

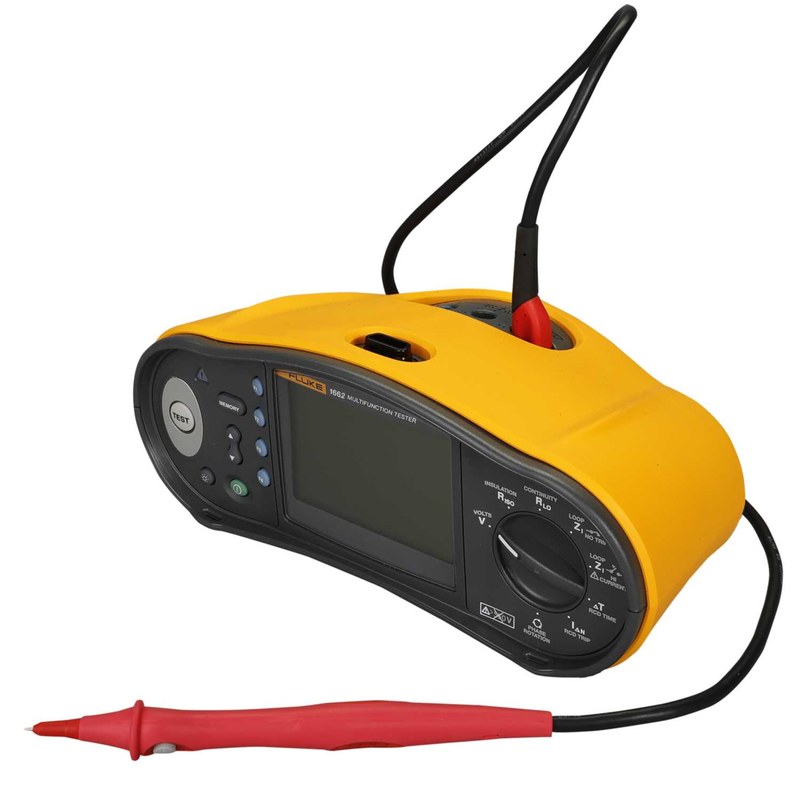

Многофункциональный тестер Fluke 1662 — проверка изоляции, защитных цепей и параметров электроустановок

Fluke 1662 — многофункциональный измеритель для проверки безопасности низковольтных электрических установок. Устройство предназначено для обследования сопротивления изоляции, целостности защитных проводников, параметров петли повреждения и функционирования устройств защитного отключения. Прибор объединяет несколько измерительных методов, которые обычно требуют применения отдельных специализированных устройств. Это упрощает проведение последовательной проверки электроустановки и позволяет сопоставлять результаты различных испытаний. Fluke 1662 используется в распределительных сетях зданий, промышленных электрощитах и инженерной инфраструктуре. Особое значение имеет выполнение измерений в соответствии с установленной методикой и характеристиками системы заземления.

Технические характеристики

Основные параметры Fluke 1662:

• производитель — Fluke,
• модель — 1662,
• категория — многофункциональный тестер электроустановок,
• измерение переменного напряжения — до 500 В,
• разрешение измерения напряжения — 0,1 В,
• точность измерения напряжения — ±(0,8% + 3 отсчета),
• измерение времени срабатывания УЗО — предусмотрено,
• проверка тока срабатывания УЗО — предусмотрена,
• тестирование фазовых последовательностей — предусмотрено,
• основное назначение — испытания безопасности электроустановок.

Особенности конструкции

Измеритель содержит несколько электрических испытательных трактов, объединенных электронной системой управления. Режим сопротивления изоляции формирует постоянное высокое напряжение. Измерительная электроника определяет ток утечки и вычисляет сопротивление диэлектрика. Такая проверка позволяет выявлять ухудшение состояния кабельной изоляции, загрязнение и отдельные виды повреждений. Перед испытанием необходимо обесточить исследуемую линию и отключить электронное оборудование, которое не рассчитано на соответствующее напряжение. Режим электрической непрерывности предназначен для проверки соединений защитных проводников. В нем используется относительно небольшой испытательный потенциал и предусмотренный ток измерения. Низкое сопротивление защитного соединения имеет существенное значение для обеспечения пути тока повреждения. Измерение петли короткого замыкания позволяет оценивать полное сопротивление электрического пути, по которому может протекать аварийный ток. При известном напряжении сети предполагаемый ток повреждения приближенно определяется как отношение напряжения к импедансу петли. Например, если напряжение составляет 230 В, а импеданс петли равен 0,5 Ом, расчетный ток составляет около 460 А. Полученное значение сопоставляется с характеристиками защитного аппарата. Оно должно обеспечивать отключение в предусмотренное нормативами время. При использовании УЗО важно различать испытание электрической цепи и проверку самого дифференциального устройства. Fluke 1662 позволяет создавать контролируемые испытательные условия и определять соответствующие параметры срабатывания УЗО. Однако конкретный режим должен соответствовать типу устройства и его номинальному дифференциальному току. Проверка фазовой последовательности используется в трехфазных сетях. Она помогает определить порядок следования фаз, что важно для электродвигателей и другого оборудования, чувствительного к направлению вращения. Измерения сопротивления петли могут влиять на работу некоторых УЗО. Поэтому необходимо использовать предусмотренную методику, учитывающую особенности защитного устройства. Прибор не заменяет проектный расчет электрической сети. Результаты испытаний должны оцениваться в контексте номиналов проводников, защитных аппаратов и системы заземления.

Области применения

Fluke 1662 применяется для проверки:

• электрические распределительные щиты,
• защитные проводники,
• системы заземления,
• питающие кабельные линии,
• устройства защитного отключения,
• трехфазные электрические сети,
• инженерные электроустановки,
• низковольтные промышленные системы,
• электропроводка зданий,
• электрические установки после монтажа.

Компания «Олниса» осуществляет поставки многофункциональных тестеров Fluke, включая модель 1662. В номенклатуру поставок входит оборудование для электротехнических испытаний и проверки параметров электроустановок.

Преимущества

Основные достоинства:

• несколько измерительных функций в одном корпусе,
• проверка сопротивления изоляции,
• контроль защитных проводников,
• измерение петли повреждения,
• проверка УЗО,
• определение предполагаемого аварийного тока,
• анализ последовательности фаз,
• несколько уровней испытательного напряжения,
• переносное исполнение,
• применимость для комплексных проверок электроустановок.

Таким образом, Fluke 1662 — многофункциональный тестер, предназначенный для обследования электрических установок и оценки параметров защитных цепей. Его измерительные режимы позволяют выполнять последовательную проверку изоляции, электрической непрерывности, петли повреждения и УЗО. Компания «Олниса» поставляет измерительное оборудование Fluke для промышленных объектов и электротехнических предприятий России.
