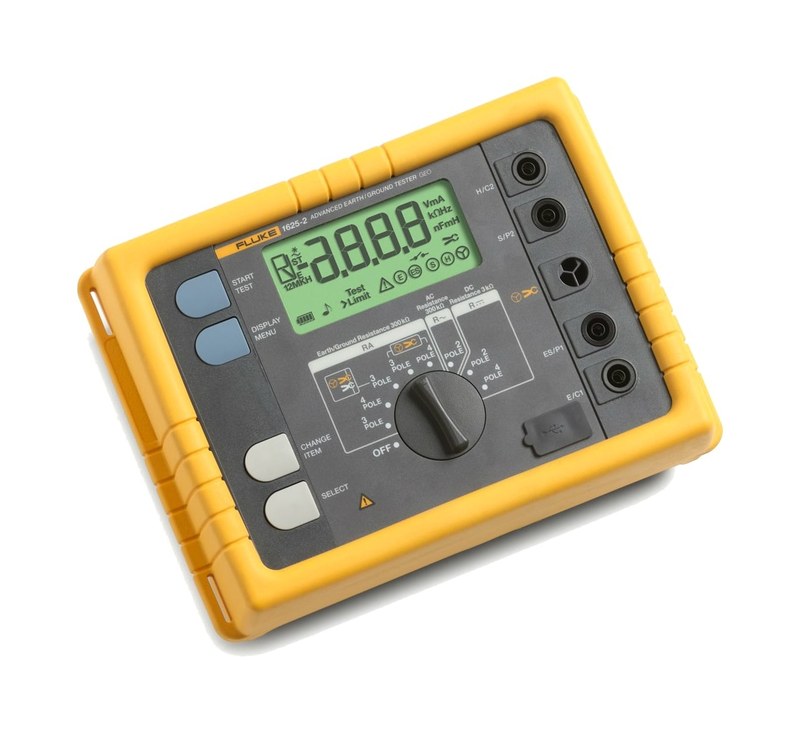

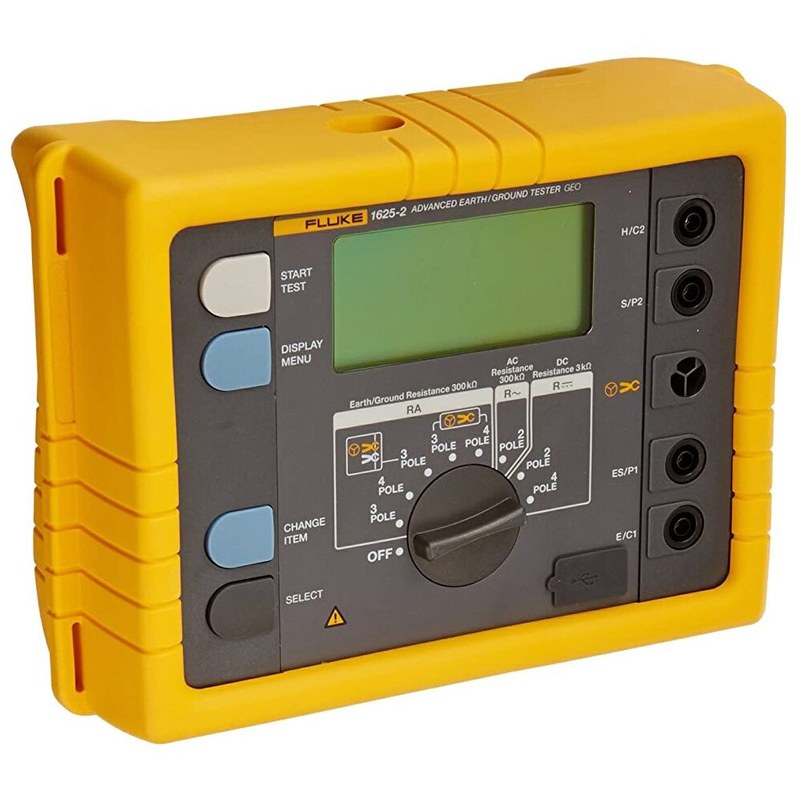

Измеритель сопротивления заземления Fluke 1625-2 — комплексная диагностика заземляющих устройств и грунтов
Fluke 1625-2 GEO — профессиональный измеритель сопротивления заземления, предназначенный для обследования заземляющих электродов, электрических соединений с грунтом и характеристик заземляющих систем. Оборудование используется на промышленных предприятиях, энергетических объектах, подстанциях и установках с повышенными требованиями к электрической безопасности. Отличительной особенностью модели является поддержка нескольких методов измерения. Прибор может выполнять трех- и четырехполюсные измерения с использованием вспомогательных электродов, селективное измерение с токовыми клещами и измерение без вспомогательных штырей в подходящих многоконтурных системах. Дополнительно предусмотрена функция определения удельного сопротивления грунта, необходимая для анализа электрических свойств почвы и проектирования заземляющих устройств.
Технические характеристики
Основные параметры Fluke 1625-2:
- производитель — Fluke,
- модель — 1625-2,
- серия — GEO,
- категория — измеритель сопротивления заземления,
- трехполюсное измерение — предусмотрено,
- четырехполюсное измерение — предусмотрено,
- селективное измерение — с токовыми клещами,
- бесштыревой метод — с двумя токовыми клещами,
- измерение удельного сопротивления грунта — предусмотрено,
- максимальный диапазон сопротивления при измерении с электродами — до 299,9 кОм,
- степень защиты — IP56,
- основное назначение — измерение параметров заземляющих систем.
Особенности конструкции
Измеритель содержит генератор испытательного сигнала, высокочувствительный измерительный тракт, электронную систему обработки данных и интерфейсы подключения электродов. При классическом трехполюсном методе ток подается между исследуемым заземлителем и удаленным вспомогательным электродом. Отдельный потенциальный электрод используется для измерения разности потенциалов в грунте. Сопротивление заземления рассчитывается по отношению измеренного напряжения к испытательному току. Положение вспомогательных электродов существенно влияет на результат. Если они размещены слишком близко к заземляющему устройству, зоны растекания тока могут перекрываться, вызывая методическую ошибку. Четырехполюсная схема позволяет отделять влияние сопротивления отдельных измерительных соединений и используется также при определении удельного сопротивления грунта. Селективное измерение предусматривает применение дополнительного токового датчика. Оно позволяет исследовать ток конкретной ветви заземляющей системы без обязательного разъединения всех ее параллельных элементов. Бесштыревой метод использует два токовых датчика и подходит для определенных заземляющих сетей, имеющих замкнутый проводящий контур через несколько электродов. Один датчик формирует испытательное воздействие, второй регистрирует результирующий ток. На основании этих данных вычисляется сопротивление петли. Важно учитывать, что данный метод нельзя считать универсальным способом измерения одиночного изолированного заземлителя. При отсутствии необходимого замкнутого пути результат может быть недостоверным. Функция Automatic Frequency Control анализирует помеховую обстановку и выбирает частоту измерительного сигнала, позволяющую уменьшить влияние внешних электрических воздействий. Это особенно важно возле подстанций, действующих силовых линий и промышленного оборудования, где грунт может содержать наведенные токи. Функция R* предназначена для оценки импеданса заземления на частоте 55 Гц, приближенной к промышленной. Такой параметр помогает учитывать не только активное сопротивление, но и особенности реактивной составляющей соответствующей системы. Память на 1500 результатов обеспечивает накопление данных при обследовании нескольких объектов. USB-интерфейс используется для передачи измерительной информации. Корпус со степенью защиты IP56 предназначен для полевых условий, однако электрические соединения и измерительные принадлежности должны использоваться согласно инструкции изготовителя.
Области применения
Fluke 1625-2 используется при обследовании:
- электрические подстанции,
- заземляющие устройства предприятий,
- промышленные распределительные сети,
- молниезащитные системы,
- энергетические объекты,
- телекоммуникационные станции,
- заземляющие контуры зданий,
- грунтовые условия для заземления,
- параллельные заземляющие электроды,
- системы защитного заземления.
Компания «Олниса» осуществляет поставки измерителей сопротивления заземления Fluke, включая модель 1625-2 и соответствующие комплекты измерительных принадлежностей.
Преимущества
Основные достоинства прибора:
- четыре метода проверки заземления,
- возможность измерений без разъединения отдельных ветвей,
- бесштыревой метод при подходящей схеме,
- измерение удельного сопротивления грунта,
- автоматический выбор испытательной частоты,
- учет влияния внешних помех,
- сохранение результатов,
- передача данных через USB,
- защита корпуса IP56,
- применимость для промышленных энергетических объектов.
Таким образом, Fluke 1625-2 — многофункциональный измеритель заземления для анализа различных конфигураций электродов и грунтовых условий. Использование нескольких методов позволяет получать необходимые параметры с учетом конструкции исследуемой системы. Компания «Олниса» поставляет измерительное оборудование Fluke для промышленных электроустановок и энергетических предприятий России.
