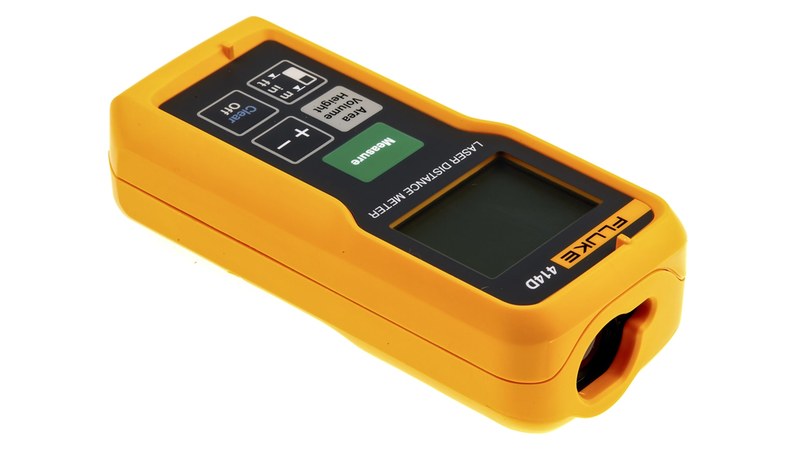

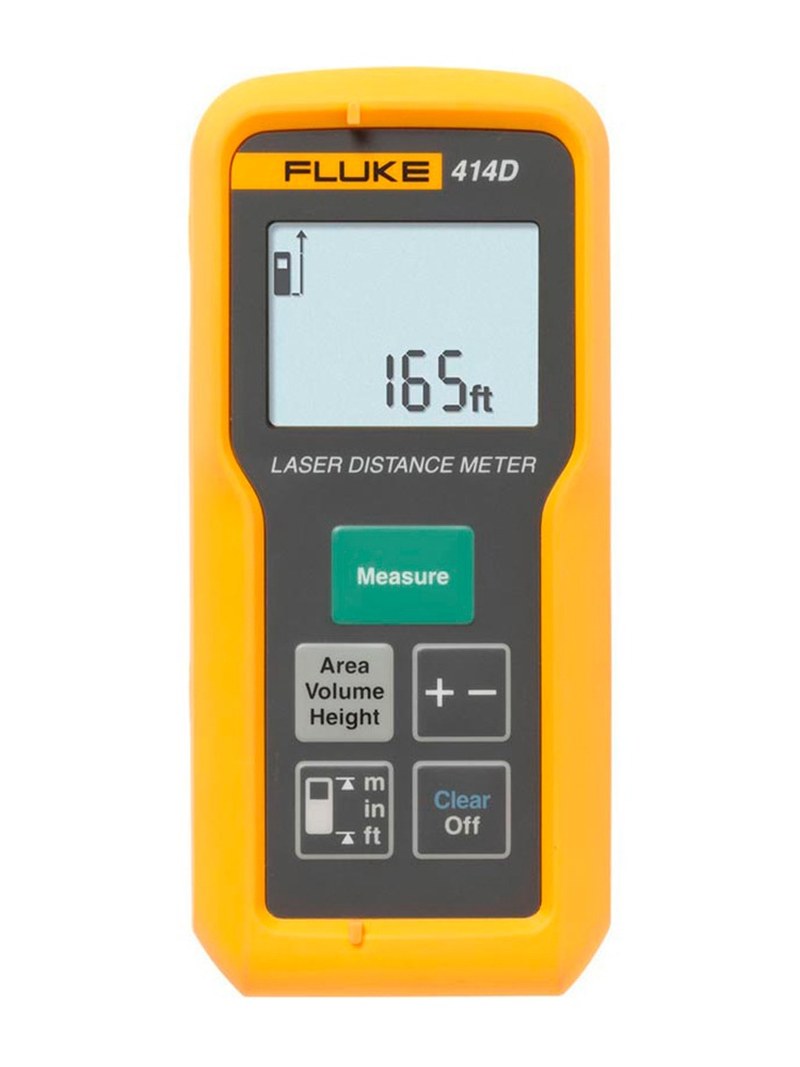

Лазерный дальномер Fluke 414D — измерение геометрических расстояний на промышленных объектах
Fluke 414D — переносной лазерный дальномер для определения расстояний, площади и линейных размеров. Прибор применяется при обследовании производственных помещений, инженерных конструкций и участков размещения оборудования. В отличие от механической рулетки, лазерный метод не требует непосредственного протягивания измерительной ленты между двумя точками. Это упрощает выполнение измерений на высоте и в протяженных технических помещениях. Дальномер рассчитан на измерения до 50 м при благоприятных условиях. Типовая погрешность составляет ±2 мм.
Технические характеристики
Основные параметры Fluke 414D:
- производитель — Fluke,
- модель — 414D,
- категория — лазерный дальномер,
- максимальная дальность по соответствующей мишени — 50 м,
- типичная рабочая дальность — 40 м,
- рабочая дальность при неблагоприятных условиях — 35 м,
- типовая погрешность — ±2 мм,
- максимальная погрешность — ±3 мм,
- расчет площади — предусмотрен,
- питание — две батарейки AAA,
- ресурс батарей — до 3000 измерений,
- назначение — определение расстояний и геометрических размеров.
Особенности конструкции
Прибор содержит лазерный излучатель, оптический приемник, электронную измерительную схему и цифровой блок обработки. После запуска лазерный луч направляется на обследуемую поверхность. Часть излучения возвращается к прибору, где обрабатывается измерительной системой. На основании параметров оптического сигнала рассчитывается расстояние между дальномером и отражающей поверхностью. Точность результата зависит от отражательных характеристик объекта. Матовые поверхности обычно обеспечивают более устойчивое измерение, чем некоторые прозрачные или зеркальные материалы. На большой дистанции даже небольшое смещение прибора приводит к перемещению лазерного пятна по объекту. Поэтому измеритель необходимо удерживать неподвижно и направлять на соответствующую точку. Функция непрерывного измерения позволяет наблюдать изменение расстояния при перемещении прибора. Режим Min/Max полезен при определении минимального расстояния до поверхности либо поиске максимальной длины между выбранными точками. Расчет площади выполняется на основании двух последовательных измерений. Например, при длине производственного помещения 14 м и ширине 9 м прибор может определить площадь 126 м². При этом достоверность результата зависит от правильной геометрии объекта и корректного выбора измеряемых направлений. Встроенная память на пять результатов позволяет сохранять несколько значений без постоянной ручной записи. Наличие автоматического отключения помогает уменьшать расход элементов питания. Для безопасного применения необходимо соблюдать требования к лазерному излучению и не направлять луч намеренно в глаза.
Области применения
Fluke 414D используется для измерений:
- производственные помещения,
- распределительные электрические залы,
- инженерные коммуникации,
- вентиляционные системы,
- строительные конструкции,
- размещение технологического оборудования,
- измерение проемов,
- кабельные трассы,
- производственные площадки,
- планирование расположения промышленных установок.
Компания «Олниса» осуществляет поставки измерительных приборов Fluke, включая лазерные дальномеры серии 414D. В номенклатуру поставок входят устройства для контроля линейных и геометрических параметров.
Преимущества
Основные достоинства:
- измерение расстояний до 50 м,
- типовая погрешность ±2 мм,
- непрерывный измерительный режим,
- определение минимального и максимального расстояния,
- расчет площади,
- память результатов,
- двухстрочный дисплей,
- небольшое потребление энергии,
- компактное исполнение,
- быстрое бесконтактное измерение.
Таким образом, Fluke 414D — лазерный дальномер для определения геометрических параметров промышленных и инженерных объектов. Прибор обеспечивает измерение расстояний и выполнение основных расчетных операций. Компания «Олниса» поставляет дальномеры Fluke и другое измерительное оборудование предприятиям России.
