Портативный осциллограф Fluke 190-202 III — двухканальная диагностика сигналов с полосой 200 МГц

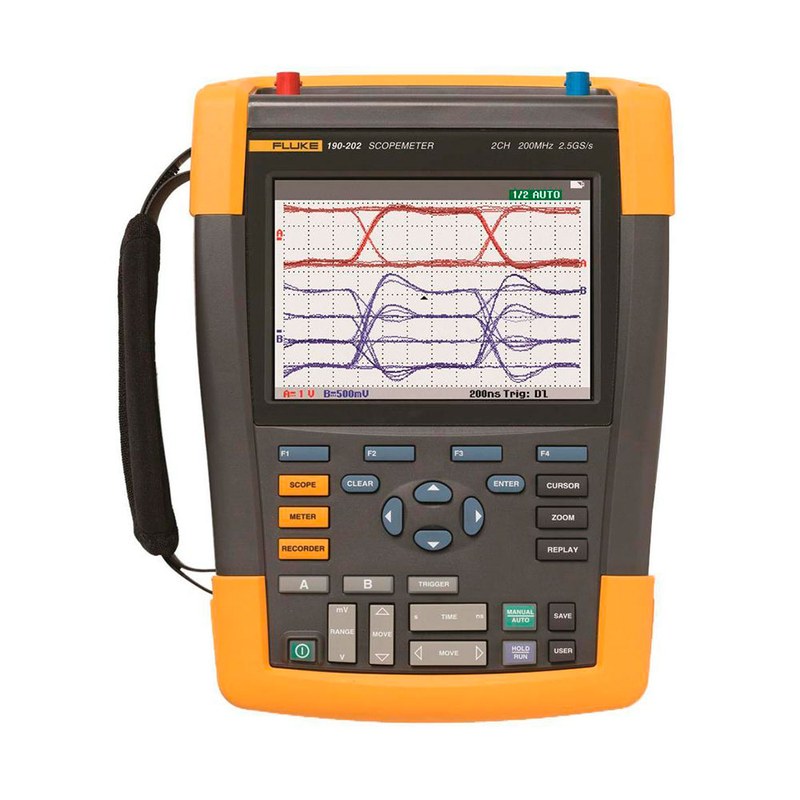

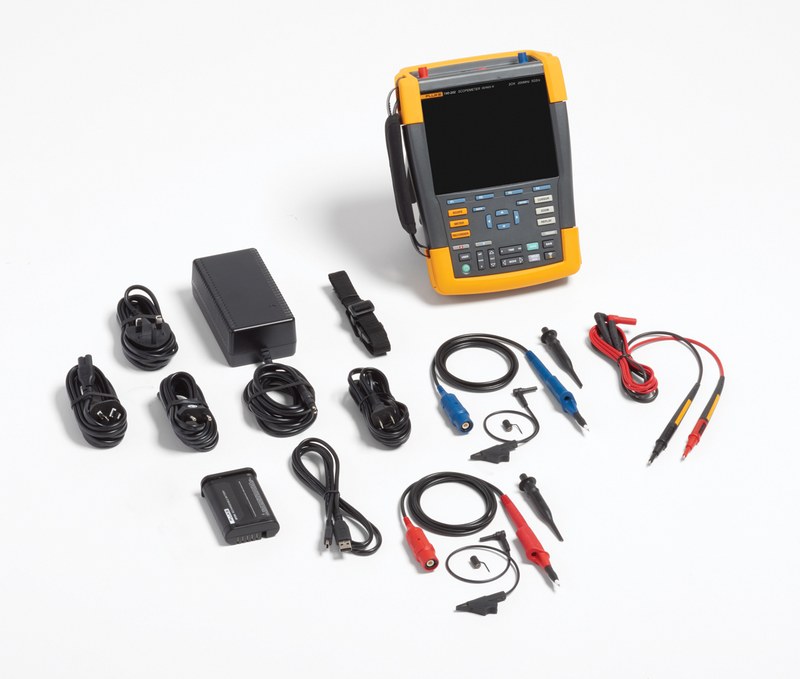

Fluke 190-202 III — промышленный переносной осциллограф семейства ScopeMeter, предназначенный для регистрации, отображения и анализа электрических сигналов в производственных и энергетических системах. Прибор имеет два независимо изолированных измерительных канала, полосу пропускания 200 МГц и частоту дискретизации до 2,5 Гвыб./с на канал. Такие характеристики позволяют исследовать быстрые импульсные процессы, электрические сигналы управления, переходные события и работу силовой электроники. В отличие от традиционного лабораторного осциллографа с общим заземлением каналов, ScopeMeter использует изолированную архитектуру входов. Это расширяет возможности измерений между различными электрическими потенциалами при соблюдении предельных категорий безопасности.
Технические характеристики
Основные параметры Fluke 190-202 III:
- производитель — Fluke,
- семейство — ScopeMeter Series III,
- вертикальное разрешение — 8 бит,
- временная развертка — от 2 нс/дел до 4 с/дел,
- графический дисплей — цветной,
- размер экрана — около 133 × 90 мм,
- режим регистрации — ScopeRecord,
- режим записи трендов — TrendPlot,
- математические операции — предусмотрены,
- функция сравнения сигналов — Pass/Fail,
- дополнительный вход цифрового мультиметра — предусмотрен.
Особенности конструкции
Прибор объединяет две измерительные аналоговые цепи, высокоскоростные аналого-цифровые преобразователи, оперативную память, графический процессор и аккумуляторное питание. Каждый измерительный канал принимает электрический сигнал через соответствующий пробник. Входная система масштабирует напряжение и передает его на преобразователь. Высокая частота дискретизации позволяет отображать быстропротекающие изменения сигнала. При частоте 2,5 Гвыб./с временной интервал между соседними отсчетами составляет приблизительно 0,4 нс. Это создает условия для исследования высокочастотных импульсов и быстрых фронтов при соблюдении ограничений полосы пропускания. Полоса 200 МГц характеризует частотный диапазон, в котором осциллограф обеспечивает установленные амплитудные характеристики. При исследовании прямоугольных импульсов необходимо учитывать, что их форма определяется суммой гармонических составляющих. Поэтому для достоверного отображения короткого фронта требуется достаточно широкая полоса измерительного тракта.
Области применения
Fluke 190-202 III используется для исследования:
- частотные преобразователи,
- промышленные электроприводы,
- силовые электронные модули,
- контроллеры,
- импульсные источники питания,
- электронные управляющие цепи,
- сигналы датчиков,
- технологические установки,
- электрические переходные процессы,
- производственное испытательное оборудование.
Компания «Олниса» осуществляет поставки промышленных осциллографов Fluke, включая ScopeMeter 190-202 III. В номенклатуру поставок входит измерительное оборудование для диагностики электрических и электронных систем.
Преимущества
Основные достоинства:
- регистрация коротких импульсов,
- режим длительной записи ScopeRecord,
- построение трендов TrendPlot,
- сравнение сигналов Pass/Fail,
- цветной дисплей,
- встроенные функции мультиметра,
- категории безопасности CAT III и CAT IV.
Таким образом, Fluke 190-202 III — промышленный портативный осциллограф для исследования быстрых и медленно изменяющихся электрических сигналов. Изолированные каналы, высокая частота дискретизации и режимы регистрации позволяют использовать прибор в сложных производственных измерениях. Компания «Олниса» поставляет осциллографы Fluke и другое контрольно-измерительное оборудование для предприятий России.
