Многофункциональный калибратор Fluke 5522A — формирование эталонных электрических сигналов для метрологических лабораторий

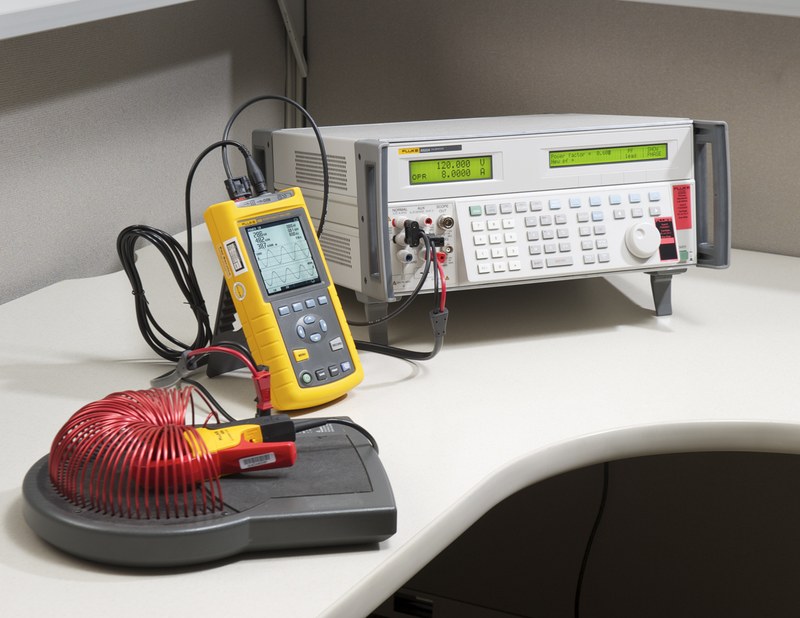

Fluke 5522A — многофункциональный электрический калибратор, предназначенный для воспроизведения нормированных значений напряжения, тока, сопротивления, емкости, частоты и других параметров. Прибор применяется в метрологических лабораториях, на промышленных предприятиях и в подразделениях, использующих большое количество измерительной аппаратуры. Калибратор обеспечивает формирование сигналов для проверки цифровых и аналоговых мультиметров, токовых клещей с соответствующими принадлежностями, измерителей температуры и ряда других приборов. Основное отличие калибратора от мультиметра заключается в функциональном назначении. Мультиметр определяет неизвестный параметр, а калибратор воспроизводит известное значение с нормированными метрологическими характеристиками.

Технические характеристики

Основные параметры Fluke 5522A:

• производитель — Fluke Calibration,
• модель — 5522A,
• категория — многофункциональный электрический калибратор,
• диапазон постоянного напряжения — от 0 до ±1020 В,
• интерфейс связи — RS-232,
• дополнительный интерфейс — IEEE-488,
• поддержка внешней частотной опоры — 10 МГц,
• погрешность частоты — менее 2,5 ppm,

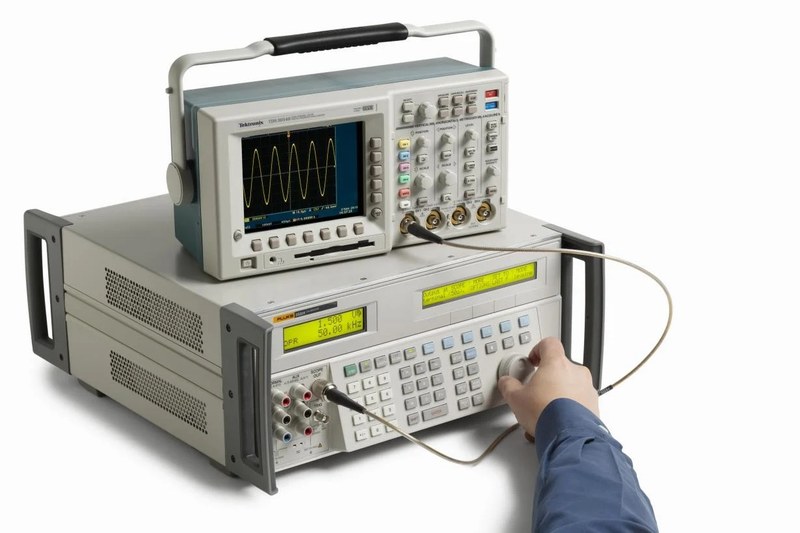

• опциональная калибровка осциллографов — предусмотрена,
• опциональное моделирование параметров качества электроэнергии — предусмотрено.

Особенности конструкции

Калибратор содержит высокостабильные источники опорных электрических величин, электронные преобразователи, прецизионные делители, выходные усилители и вычислительную систему управления. При формировании напряжения прибор использует внутренние опорные схемы и электронные элементы, обеспечивающие установленную точность выходного сигнала. Прецизионное воспроизведение постоянного напряжения необходимо для проверки измерительных приборов в нескольких точках диапазона. Например, мультиметр с диапазоном до 1000 В может проверяться при различных значениях, включая относительно малые напряжения и уровни, близкие к верхней границе. Результаты сравниваются с допускаемыми отклонениями проверяемого прибора. При формировании переменного напряжения важно не только действующее значение, но и частота. Погрешность мультиметра может изменяться при увеличении частоты входного сигнала. Поэтому Fluke 5522A позволяет проводить испытания в различных частотных точках. Режим воспроизведения тока используется для калибровки амперметров и соответствующих входов универсальных измерителей. При работе с большими токами необходимо учитывать требования к проводникам, контактным соединениям и допустимой нагрузке выходного каскада. Функция сопротивления позволяет подавать на вход мультиметра электрический эквивалент установленного сопротивления. Такая операция используется для проверки омметров без необходимости постоянного переключения набора физических резисторов. При воспроизведении емкости применяются соответствующие прецизионные электронные схемы и переключаемые диапазоны. Отдельным направлением является проверка температурных измерительных приборов. Калибратор способен имитировать электрический сигнал термопары выбранного типа.

Области применения

Fluke 5522A используется в метрологических работах:

• проверка цифровых мультиметров,
• калибровка аналоговых вольтметров,
• испытания амперметров,
• проверка омметров,
• калибровка измерителей емкости,
• проверка частотомеров,
• испытания температурных измерительных каналов,
• автоматизированные метрологические стенды,
• лаборатории электрических измерений,
• контроль измерительного оборудования предприятий.

Компания «Олниса» осуществляет поставки многофункциональных калибраторов Fluke Calibration, включая 5522A. В номенклатуру поставок входит метрологическое оборудование для промышленных измерительных лабораторий.

Преимущества

Основные достоинства калибратора:

• широкий набор воспроизводимых электрических величин,
• формирование постоянных и переменных сигналов,
• регулирование частоты и фазы,
• имитация термопар,
• эмуляция термосопротивлений,
• возможность калибровки приборов разных категорий,
• поддержка автоматизированных стендов,
• расширение функциональности опциональными модулями,
• высокая стабильность выходных параметров,
• сокращение потребности в отдельных специализированных источниках.

Таким образом, Fluke 5522A — многофункциональный электрический калибратор для метрологической проверки разнообразных измерительных приборов. Он воспроизводит нормированные электрические величины и позволяет организовывать комплексные испытания измерительных каналов. Компания «Олниса» поставляет оборудование Fluke Calibration для промышленной метрологии и лабораторных измерений.
