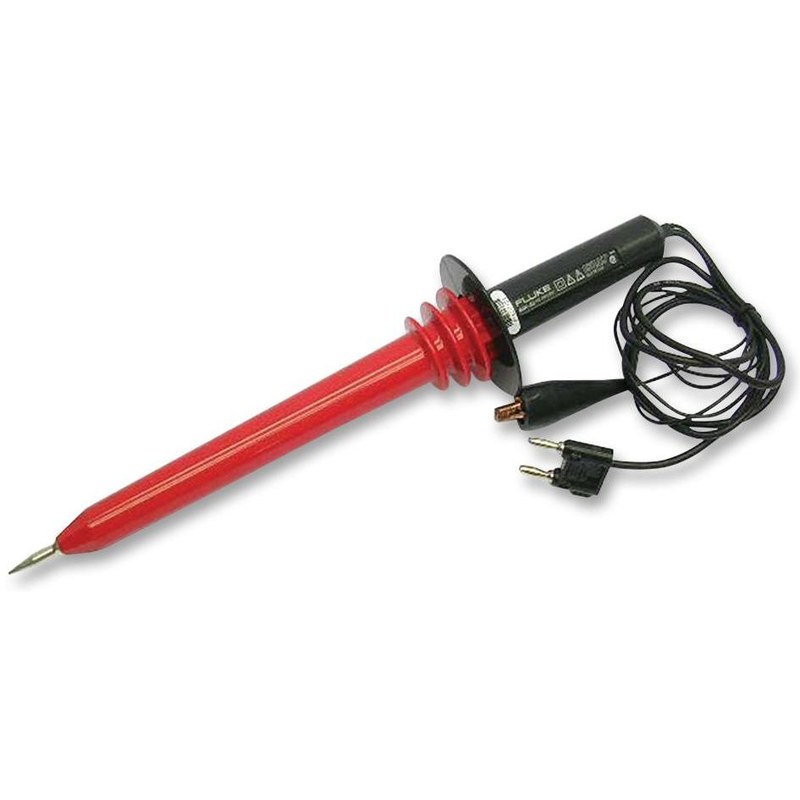

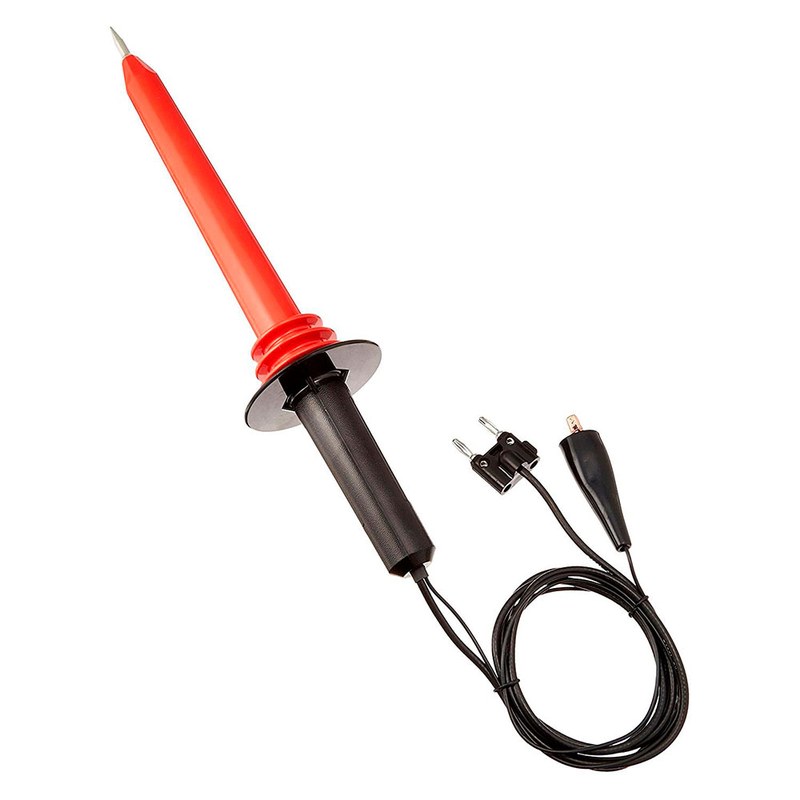

Высоковольтный щуп Fluke 80K-40 — измерение напряжения до 40 кВ в цепях с ограниченной энергией
Fluke 80K-40 — специализированный высоковольтный измерительный щуп, предназначенный для расширения диапазона вольтметра при работе с высоковольтными электронными цепями, имеющими ограниченную энергию. Устройство применяется совместно с подходящим мультиметром и представляет собой высокоомный резистивный делитель напряжения с коэффициентом 1000:1. Модель рассчитана на измерение постоянного напряжения и пикового переменного напряжения до 40 кВ. Ее назначение строго ограничено цепями категории перенапряжения CAT I. Щуп запрещено применять для измерений в силовых распределительных электросетях и других высокоэнергетических цепях.
Технические характеристики
Основные параметры Fluke 80K-40:
- производитель — Fluke,
- модель — 80K-40,
- артикул — 382846,
- категория — высоковольтный измерительный щуп,
- максимальное постоянное напряжение — 40 кВ,
- коэффициент деления — 1000:1,
- входное сопротивление — 1000 МОм,
- требуемое входное сопротивление вольтметра — 10 МОм ±1%,
- питание — не требуется.
Особенности конструкции
Основной измерительный элемент представляет собой последовательное соединение высокоомных резистивных компонентов, образующих делитель напряжения. При подключении к исследуемой цепи высокое напряжение распределяется между внутренними сопротивлениями. На выходе формируется существенно меньшее напряжение, доступное для измерения совместимым вольтметром. Коэффициент 1000:1 означает, что при напряжении 20 кВ на входе соответствующее показание вольтметра составляет приблизительно 20 В. При измерении 35 кВ ожидаемое значение на выходе делителя составляет около 35 В. Высокое входное сопротивление уменьшает нагрузку на исследуемую цепь. Это важно при работе с электронными высоковольтными источниками небольшой мощности, поскольку низкоомный измеритель может существенно изменять рабочий режим. Однако высокая величина сопротивления не делает прибор безопасным для всех высоковольтных цепей. Главное ограничение связано с запасенной и доступной энергией источника. Щуп предназначен для соответствующих низкоэнергетических цепей внутри оборудования. Примерами могут быть определенные высоковольтные узлы электронных приборов, где энергия и характер возможных перенапряжений соответствуют назначению аксессуара. Использование щупа на высоковольтных линиях электропередачи, распределительных шинах и промышленном силовом оборудовании недопустимо. Изоляционный корпус обеспечивает предусмотренную защиту пользователя в пределах номинальных условий. При повреждении поверхности, загрязнении или увлажнении характеристики изоляции могут ухудшаться. Поэтому перед применением требуется проверять целостность корпуса и чистоту внешних поверхностей. Fluke 80K-40 применяется для исследования:
- высоковольтные электронные источники ограниченной энергии,
- электронно-лучевые устройства,
- специализированная лабораторная электроника,
- высоковольтные узлы измерительных приборов,
- электронные испытательные стенды,
- низкоэнергетические преобразовательные цепи,
- диагностика высоковольтных блоков соответствующего класса.
Компания «Олниса» осуществляет поставки измерительных принадлежностей Fluke, включая высоковольтные щупы 80K-40. Оборудование предназначено для профессиональных электронных измерений в пределах предусмотренных категорий безопасности.
Преимущества
Основные достоинства:
- измерение напряжения до 40 кВ,
- коэффициент деления 1000:1,
- высокое входное сопротивление,
- отсутствие отдельного источника питания,
- применение с совместимым мультиметром,
- прецизионная резистивная конструкция,
- уменьшение нагрузки на соответствующую электронную цепь,
- специализированное высоковольтное исполнение.
Таким образом, Fluke 80K-40 — измерительный высоковольтный делитель для работы с цепями ограниченной энергии. Устройство расширяет возможности совместимого вольтметра, но не предназначено для силовых распределительных сетей. Компания «Олниса» поставляет измерительные аксессуары Fluke для промышленных электронных и лабораторных систем.
