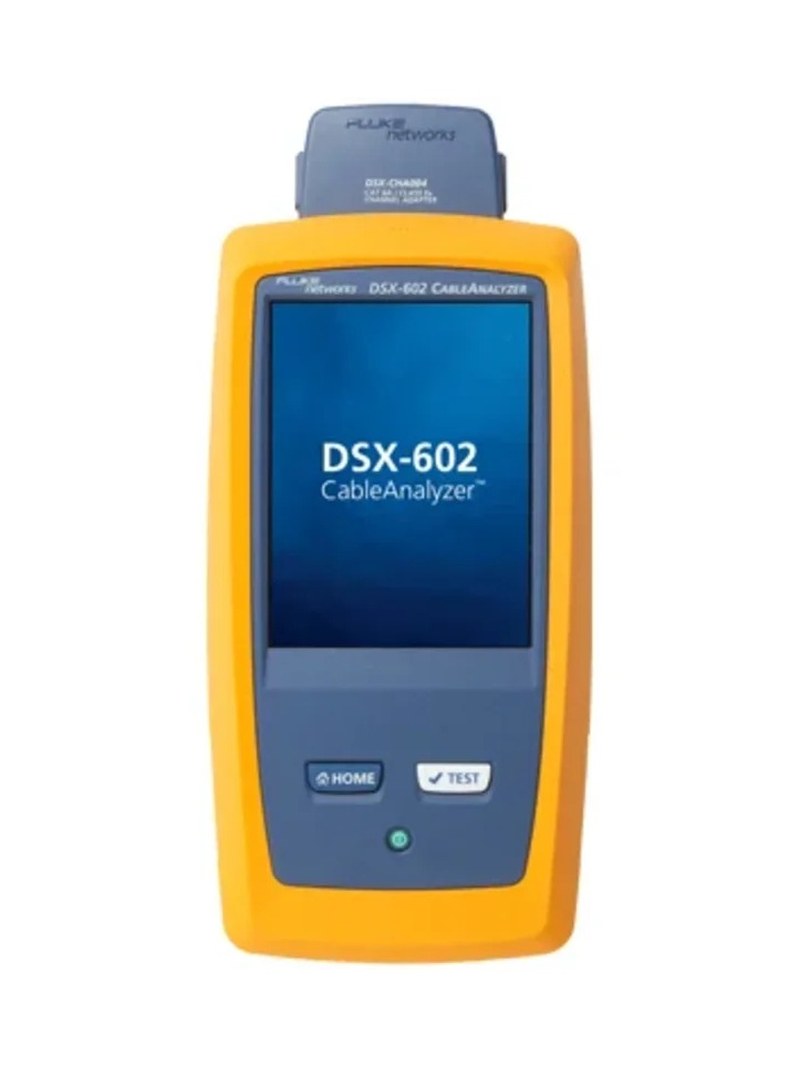

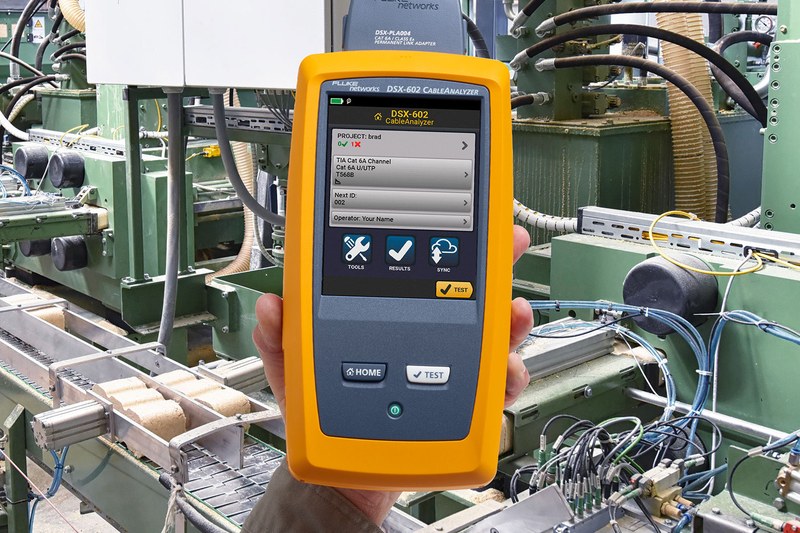

Кабельный анализатор Fluke Networks DSX-602 — сертификация медных кабельных систем до категории 6A
Fluke Networks DSX-602 — профессиональный кабельный анализатор, предназначенный для сертификационных испытаний структурированных кабельных систем на основе витой пары. Прибор применяется для проверки соответствия кабельных линий установленным требованиям категорий и классов, включая Cat 6A и Class EA. Обозначение «Fluke 602» может использоваться как сокращение, однако для данной категории оборудования корректным полным названием является Fluke Networks DSX-602 CableAnalyzer. Основное отличие анализатора от простого тестера разводки заключается в измерении комплекса высокочастотных характеристик. Проверка целостности проводников не позволяет установить пригодность линии для высокоскоростной передачи данных.
Технические характеристики
Основные параметры DSX-602:
- производитель — Fluke Networks,
- модель — DSX-602,
- категория — кабельный сертификационный анализатор,
- тип кабельной среды — медная витая пара,
- максимальная измерительная частота — 500 МГц,
- поддержка документации испытаний — предусмотрена.
Особенности конструкции
Анализатор содержит основной измерительный блок, удаленный модуль, высокочастотные измерительные тракты, электронные преобразователи и систему обработки данных. При испытании кабельная линия подключается между основным и удаленным блоками через соответствующие адаптеры. Прибор последовательно формирует измерительные сигналы на различных парах и определяет параметры их прохождения по кабельной системе. Одной из важных характеристик является вносимое затухание. Оно показывает уменьшение уровня сигнала при распространении по линии. С ростом длины кабеля и частоты затухание обычно увеличивается. Поэтому кабель, работающий на небольшой скорости, может не соответствовать требованиям высокоскоростного Ethernet. Параметр NEXT характеризует перекрестные помехи между парами на ближнем конце кабельной линии. Электромагнитное взаимодействие проводников способно создавать нежелательный сигнал в соседней паре. Для высокочастотных систем такой эффект является существенным ограничивающим фактором. Возвратные потери характеризуют отражения сигнала, связанные с неоднородностью волнового сопротивления. Такие неоднородности могут возникать вследствие некачественного соединения, нарушения геометрии скрутки или применения несовместимых компонентов.
Области применения
Fluke Networks DSX-602 используется для испытаний:
- структурированные кабельные системы,
- корпоративные Ethernet-сети,
- промышленные информационные линии,
- производственные сетевые шкафы,
- коммутационные панели,
- кабельные магистрали зданий,
- сетевые линии 10 Gigabit Ethernet.
Компания «Олниса» осуществляет поставки кабельных анализаторов Fluke Networks, включая DSX-602. В номенклатуре поставок представлено оборудование для сертификационных испытаний и контроля медной сетевой инфраструктуры.
Преимущества
Основные достоинства:
- измерительная полоса до 500 МГц,
- сертификация Cat 6A,
- быстрое выполнение комплексных испытаний,
- измерение перекрестных помех,
- контроль возвратных потерь,
- проверка длины и задержек,
- испытания Permanent Link и Channel,
- диагностика неисправностей,
- документирование результатов,
- применимость для высокоскоростных сетей.
Таким образом, Fluke Networks DSX-602 — кабельный сертификационный анализатор для медной витой пары. Прибор измеряет высокочастотные параметры линии и определяет ее соответствие требованиям категории или класса. Компания «Олниса» поставляет сетевое измерительное оборудование Fluke Networks для предприятий России.
