Взрывозащищенный калибратор Fluke 725Ex — проверка технологических приборов во взрывоопасных зонах

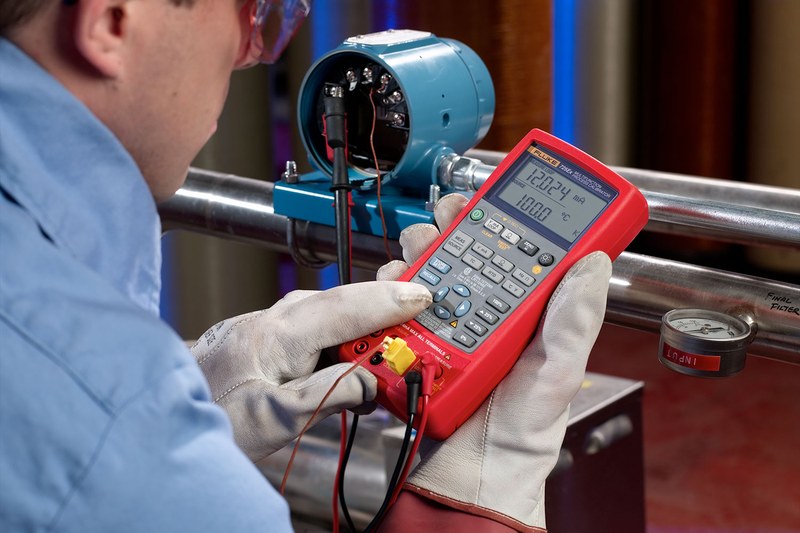

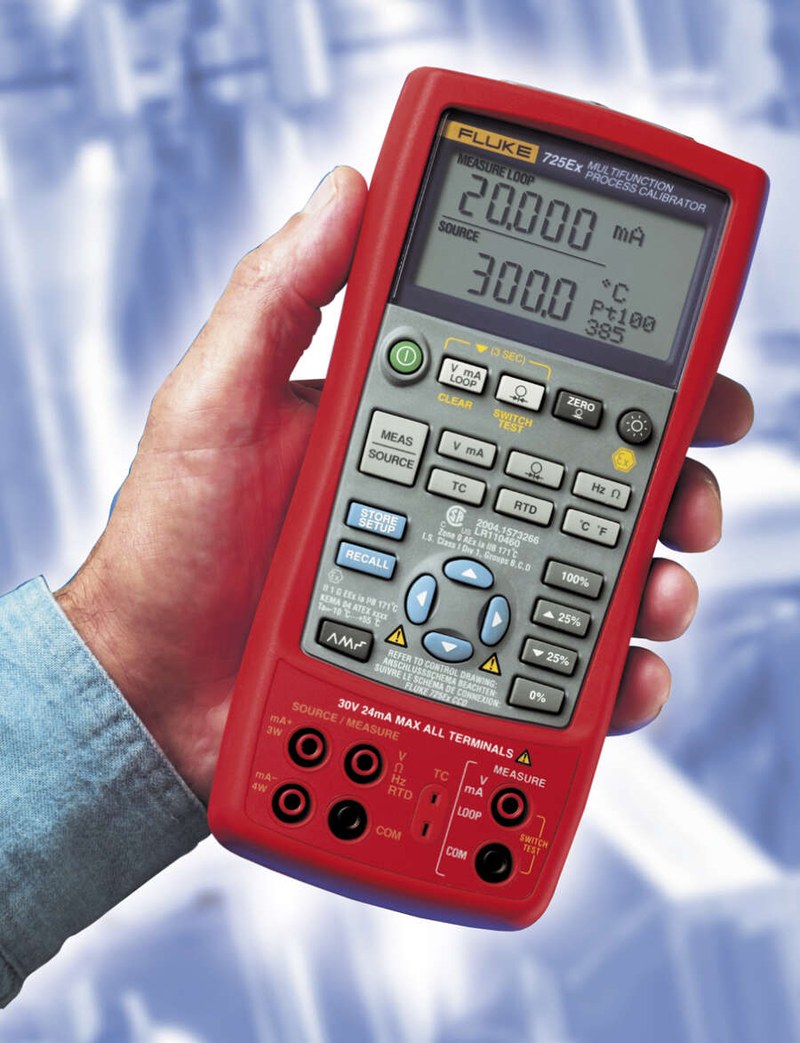

Fluke 725Ex — многофункциональный калибратор технологических процессов во взрывозащищенном искробезопасном исполнении. Прибор предназначен для измерения и воспроизведения электрических сигналов, используемых датчиками температуры, давления и различными промышленными преобразователями. Устройство применяется в нефтегазовой промышленности, химических производствах и технологических установках, где возможно образование взрывоопасной атмосферы. Искробезопасная конструкция позволяет использовать прибор в разрешенных зонах при строгом соблюдении соответствующей маркировки, сертификатов и условий подключения. Калибратор объединяет измерительные и генераторные функции. Он может принимать сигнал от технологического преобразователя либо самостоятельно воспроизводить напряжение, ток, сопротивление, частоту и электрические эквиваленты температуры.
Технические характеристики
Основные параметры Fluke 725Ex:
- производитель — Fluke,
- модель — 725Ex,
- категория — искробезопасный многофункциональный калибратор,
- измерение постоянного напряжения — до 30 В,
- воспроизведение сопротивления — предусмотрено,
- измерение частоты — до 10 кГц,
- функция линейного изменения сигнала — предусмотрена,
- дисплей — двухсекционный,
- питание — четыре батарейки AA,
- масса — около 850 г,
- исполнение — искробезопасное.
Особенности конструкции
Внутренняя архитектура состоит из измерительных каналов, прецизионных источников электрических сигналов, управляющего микропроцессора и специальных защитных цепей. Искробезопасное исполнение ограничивает электрическую и тепловую энергию, которая может выделяться при нормальной работе и предусмотренных неисправностях. Это необходимо для снижения вероятности воспламенения соответствующей газовой атмосферы. При этом маркировка Ex не означает возможность применения прибора в любой опасной зоне. Допустимость определяется группой газа, температурным классом, вариантом исполнения и параметрами подключаемой цепи. Калибратор способен измерять токовый сигнал 4–20 мА, широко используемый промышленными преобразователями. Например, датчик давления с диапазоном 0–10 бар при линейной характеристике должен выдавать приблизительно 12 мА при давлении 5 бар. Fluke 725Ex позволяет измерить фактический ток и оценить отклонение от расчетного значения. В режиме генерации тока прибор может формировать заданный сигнал для входа контроллера. Это используется при проверке правильности масштабирования измерительного канала. При имитации термопары электронная схема формирует напряжение, соответствующее выбранной температуре и типу датчика. Термопары различных типов имеют разные термоэлектрические характеристики. Поэтому при испытании необходимо указывать правильный тип чувствительного элемента. Для проверки входов Pt100 и других термосопротивлений прибор воспроизводит соответствующее сопротивление. Это позволяет испытывать температурные входы без нагрева физического датчика. Измерение давления выполняется через совместимый внешний модуль 750PEx. Сам калибратор не содержит универсального встроенного датчика давления на все диапазоны. Двухсекционный дисплей позволяет одновременно наблюдать измеряемую и воспроизводимую величины. Например, прибор может формировать электрический сигнал и одновременно контролировать ответ другого устройства. Автоматические ступенчатые изменения с шагом 25% удобны при проверке линейности преобразователей. Для токовой петли 4–20 мА контрольные уровни могут соответствовать 4, 8, 12, 16 и 20 мА. При использовании во взрывоопасной зоне необходимо применять только разрешенные аксессуары и соответствующие батареи, а операции подключения выполнять с учетом применимых требований безопасности.
Области применения
Fluke 725Ex используется для проверки:
- датчики давления,
- температурные преобразователи,
- токовые измерительные петли,
- контроллерные аналоговые входы,
- пневматические преобразователи с совместимыми модулями,
- нефтегазовое оборудование,
- химические технологические установки,
- системы промышленной автоматики,
- взрывоопасные производственные зоны,
- контрольно-измерительная аппаратура.
Компания «Олниса» осуществляет поставки калибраторов Fluke, включая искробезопасную модель 725Ex. В поставляемую номенклатуру входят измерительные приборы для нефтегазовой, химической и другой промышленной инфраструктуры.
Преимущества
Основные достоинства:
- искробезопасное исполнение,
- совмещение измерения и генерации сигналов,
- поддержка токовых петель 4–20 мА,
- имитация термопар,
- воспроизведение сопротивления термодатчиков,
- подключение модулей давления,
- двухсекционный дисплей,
- ступенчатые испытательные режимы,
- автономное питание,
- применимость в соответствующих взрывоопасных зонах.
Таким образом, Fluke 725Ex — многофункциональный искробезопасный калибратор для проверки технологических измерительных каналов. Прибор сочетает работу с электрическими сигналами, температурными датчиками и совместимыми модулями давления. Компания «Олниса» поставляет калибраторы Fluke для контрольно-измерительных систем промышленных предприятий России.
