Поисковый щуп Fluke Networks Pro3000 Probe — индуктивное обнаружение кабелей и идентификация линий связи

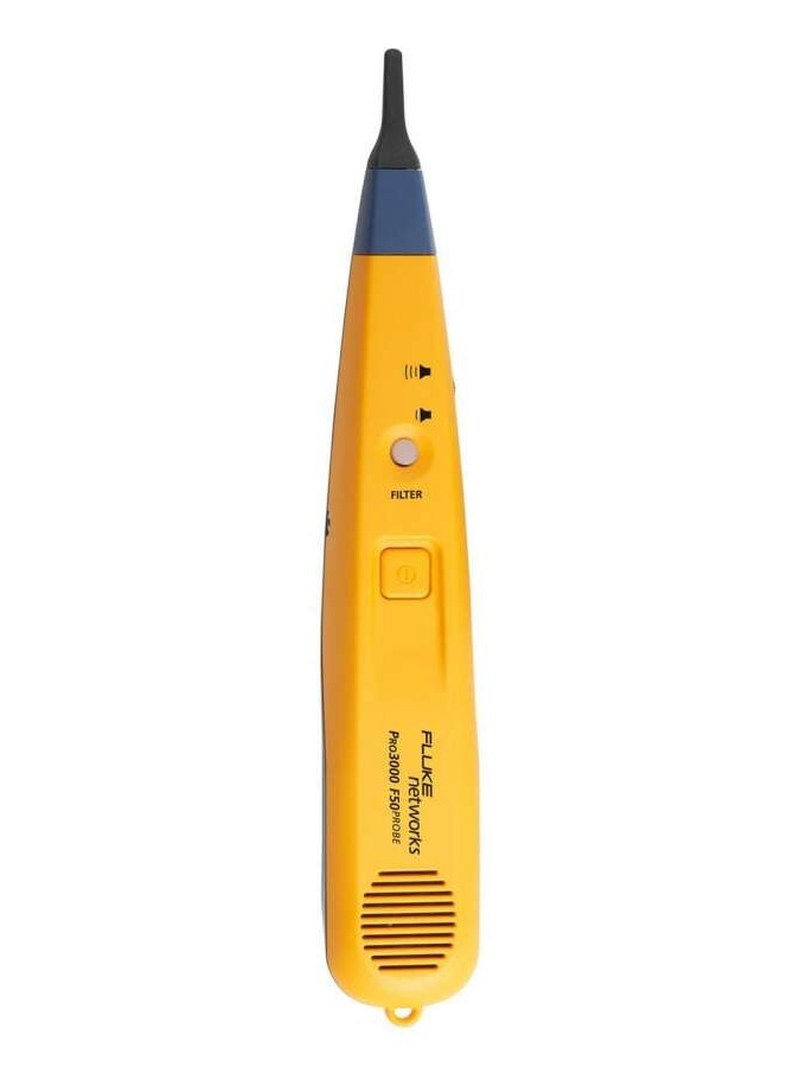

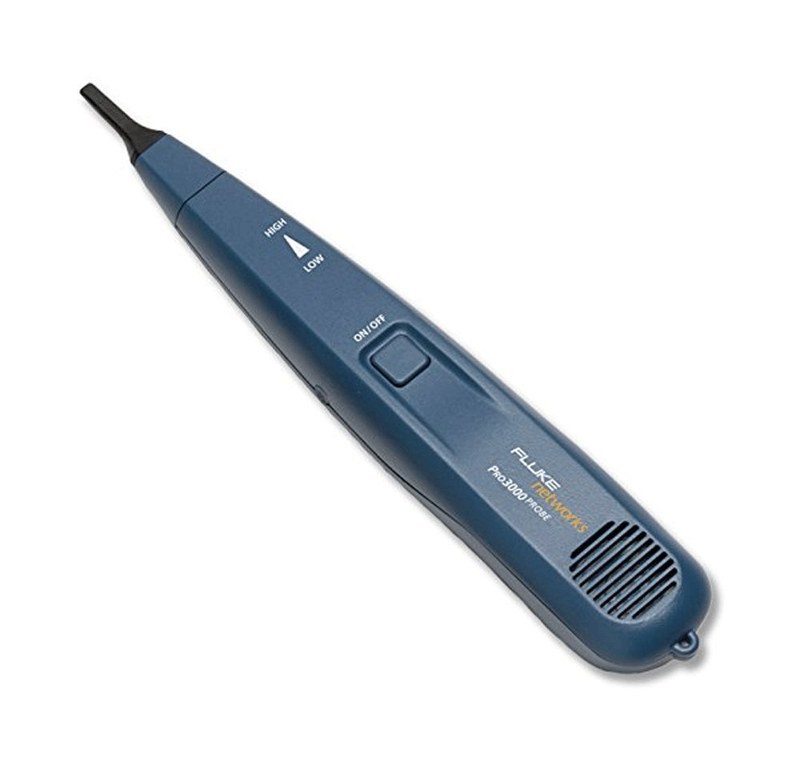

Fluke Networks Pro3000 Probe — переносной индуктивный поисковый приемник, предназначенный для обнаружения кабельных линий по специальному тональному сигналу. Прибор используется совместно с соответствующим тональным генератором при обследовании телефонных и информационных кабельных систем. Главная задача устройства — определение конкретного проводника или кабеля в пучке без необходимости последовательного физического отключения каждой линии. В качестве основного исполнения рассматривается стандартный нефильтрованный Pro3000 Probe, артикул 26100900. Производитель также выпускает фильтрованные версии Pro3000F50 и Pro3000F60, отличающиеся подавлением сетевых помех соответствующей частоты.

Технические характеристики

Основные параметры Pro3000 Probe:

• производитель — Fluke Networks,
• серия — Pro3000,
• модель — Analog Probe,
• артикул стандартного исполнения — 26100900,
• категория — индуктивный поисковый щуп,
• принцип поиска — регистрация тонального электрического сигнала,
• совместимость — аналоговые тональные генераторы,
• режим усиления сигнала — предусмотрен,
• регулировка громкости — предусмотрена,
• звуковой индикатор — встроенный динамик,
• разъем для наушников — 3,5 мм,
• сменный поисковый наконечник — предусмотрен,
• артикул сменного наконечника — 26100103,
• питание — батарея 9 В,
• основное назначение — поиск линий по индуктивно обнаруживаемому тону.

Особенности конструкции

Прибор содержит чувствительный индуктивный элемент, усилительную электронную схему, систему регулирования усиления и звуковой преобразователь. Во время поиска на соответствующий кабель подается тональный сигнал от генератора. Переменный ток создает электромагнитное поле, которое регистрируется поисковым щупом при приближении к кабелю. Уровень обнаруживаемого сигнала зависит от расстояния до проводника, ориентации чувствительного элемента и особенностей электрического соединения. Оператор перемещает щуп вдоль кабельного пучка и определяет линию, на которой регистрируется наиболее выраженный тональный сигнал. Такой метод особенно полезен в телекоммуникационных шкафах, где большое количество однотипных кабелей затрудняет визуальную идентификацию. При этом необходимо учитывать возможное наведение сигнала на соседние линии. В плотном кабельном пучке тон может обнаруживаться сразу на нескольких проводниках. Поэтому окончательная идентификация требует последовательного уменьшения чувствительности и проверки нужного кабеля в непосредственной близости к месту подключения. Встроенный динамик воспроизводит обнаруженный сигнал. Регулятор громкости позволяет изменять удобный уровень звука. При работе в шумном производственном помещении могут применяться соответствующие наушники через разъем 3,5 мм. Сменный наконечник предназначен для восстановления функциональности поискового элемента при его механическом повреждении. Фильтрованные исполнения Pro3000F50 и Pro3000F60 отличаются дополнительной обработкой сигнала. Они ограничивают влияние сетевых помех на частоте 50 или 60 Гц и соответствующих гармониках.

Области применения

Pro3000 Probe используется для поиска:

• телефонные кабельные линии,
• кабели локальных вычислительных сетей,
• коммутационные панели,
• пучки проводников,
• телекоммуникационные шкафы,
• линии связи внутри зданий,
• информационная кабельная инфраструктура,
• отдельные контрольные кабели,
• маршруты низковольтной проводки,
• соединения распределительных панелей.

Компания «Олниса» осуществляет поставки поисковых щупов Fluke Networks, включая Pro3000 Probe с артикулом 26100900. В номенклатуру поставок входят средства диагностики кабельных систем и телекоммуникационных соединений.

Преимущества

Основные достоинства:

• индуктивное обнаружение кабеля,
• поиск без непосредственного электрического контакта щупа с жилой,
• регулировка громкости,
• встроенный звуковой индикатор,
• разъем для наушников,
• сменный наконечник,
• компактный корпус,
• широкий температурный диапазон,
• совместимость с соответствующими тональными генераторами,
• возможность выбора фильтрованного исполнения.

Таким образом, Fluke Networks Pro3000 Probe — поисковый приемник для идентификации кабельных линий по тональному сигналу. Прибор используется при обследовании телефонных и информационных сетей, где необходимо определить конкретный проводник в группе кабелей. Компания «Олниса» поставляет оборудование Fluke Networks для промышленной и телекоммуникационной инфраструктуры России.
