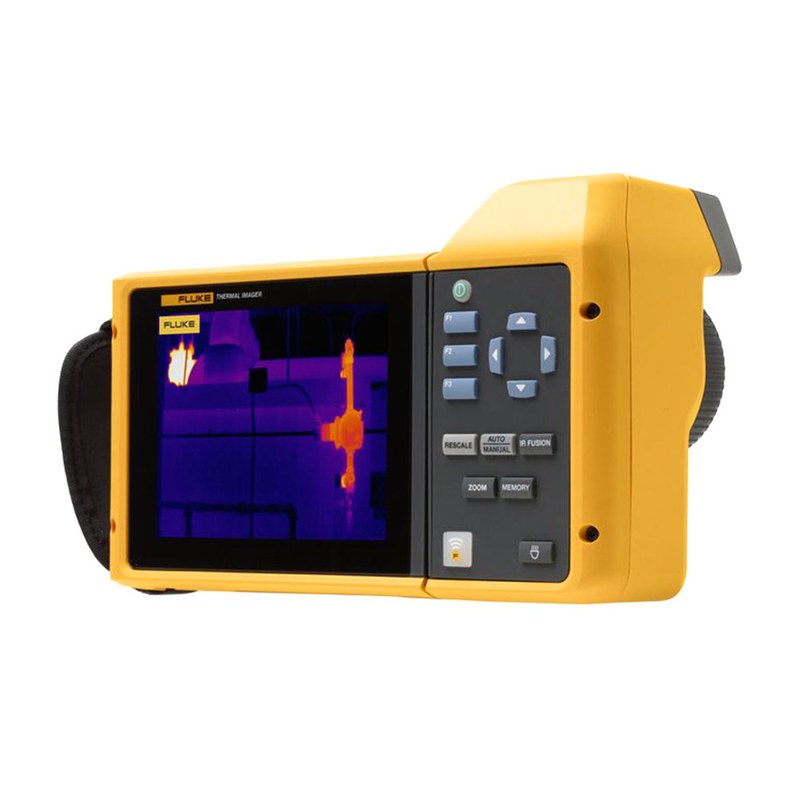

Промышленный тепловизор Fluke TiX580 — высокодетальная термография оборудования с разрешением 640 × 480

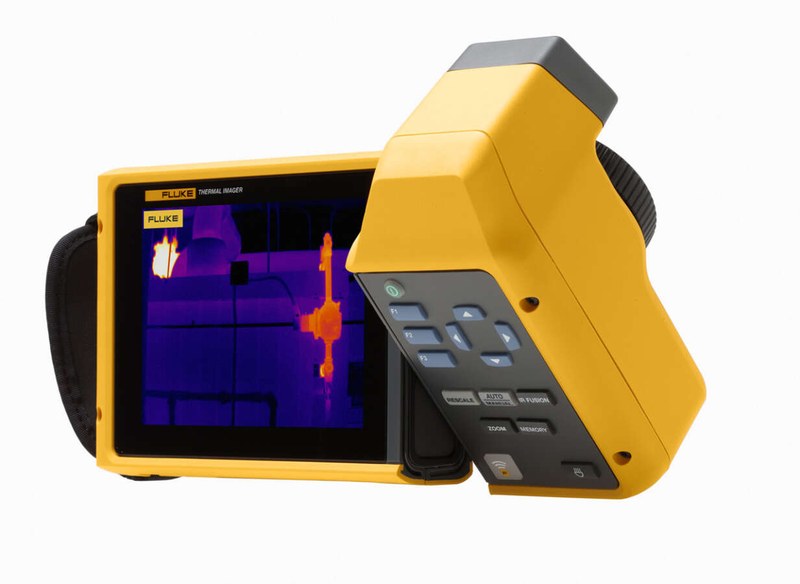

Fluke TiX580 — профессиональный инфракрасный тепловизор, предназначенный для обнаружения температурных неоднородностей электрического, механического и технологического оборудования. Прибор используется при обследовании силовых соединений, распределительных устройств, подшипников, нагревательных систем и производственных установок. Тепловизор оснащен инфракрасным детектором разрешением 640 × 480 пикселей. Функция SuperResolution позволяет создавать термографические изображения размером 1280 × 960 пикселей, увеличивая детализацию при соответствующих условиях съемки. Отличительной особенностью модели является поворотный оптический блок, который облегчает работу с труднодоступными объектами и позволяет выбирать удобный ракурс без изменения положения корпуса прибора.

Технические характеристики

Основные параметры Fluke TiX580:

• производитель — Fluke,
• модель — TiX580,
• категория — промышленный инфракрасный тепловизор,
• разрешение инфракрасного детектора — 640 × 480 пикселей,
• количество элементов детектора — 307 200,
• многозонная фокусировка — MultiSharp,
• ручная фокусировка — предусмотрена,
• цифровое увеличение — 2×, 4× и 8×,
• лазерное измерение расстояния — предусмотрено,
• дополнительные объективы — широкоугольный, телеобъективы и макрооптика.

Особенности конструкции

В основе тепловизора находится инфракрасный матричный детектор, воспринимающий тепловое излучение в пределах оптического поля зрения. Каждый чувствительный элемент преобразует поступающую лучистую энергию в электрический сигнал. Электронная система формирует двумерное температурное распределение и отображает его в выбранной цветовой палитре. В отличие от обычной фотографии, термограмма характеризует интенсивность теплового излучения, преобразованную в температурную шкалу с учетом заданных параметров измерения. Одним из важнейших параметров является коэффициент излучения поверхности. Полированные металлы могут отражать значительную долю окружающего инфракрасного излучения. Поэтому высокая температура, отображаемая на блестящем объекте, не всегда соответствует фактической температуре его материала. Для корректной термографии необходимо учитывать коэффициент излучения, отраженную температуру, расстояние до объекта и условия окружающей среды. Детектор 640 × 480 позволяет исследовать небольшие температурные области, например отдельные контакты внутри распределительного шкафа. Однако пространственное разрешение зависит от расстояния и выбранного объектива. Если интересующая деталь занимает слишком мало пикселей, измеренная температура может усредняться с окружающим фоном. SuperResolution использует дополнительную информацию для формирования изображения с повышенной детализацией. При этом функция не заменяет правильную фокусировку и достаточное количество исходных измерительных данных. Система LaserSharp использует измерение расстояния до объекта для установки фокуса. Это снижает вероятность получения нерезкого изображения. MultiSharp предназначена для формирования резкого отображения объектов, находящихся на различных расстояниях в пределах кадра. Поворотный блок на 240° полезен при обследовании оборудования, расположенного выше уровня оператора или в ограниченном пространстве. Например, тепловизор можно направить на верхнюю часть электрического шкафа, сохраняя удобное положение дисплея. Температурная диагностика распределительных соединений требует учета электрической нагрузки. Один и тот же контакт может иметь различную температуру при разных значениях тока. Избыточный нагрев соединения определяется не только абсолютной температурой, но и разницей относительно сходных контактов при сопоставимой нагрузке. При анализе электродвигателей оценивают распределение температуры корпуса, подшипниковых зон и охлаждающих элементов. Локальная аномалия может указывать на дополнительное тепловыделение, но требует дальнейшего подтверждения причины.

Области применения

Fluke TiX580 используется при обследовании:

• электрические распределительные устройства,
• силовые кабельные соединения,
• контакторы и автоматические выключатели,
• электродвигатели,
• подшипниковые узлы,
• технологические печи,
• теплообменные аппараты,
• системы промышленного отопления,
• механическое оборудование,
• энергетические установки.

Компания «Олниса» осуществляет поставки промышленных тепловизоров Fluke, включая TiX580. Оборудование предназначено для температурного контроля электротехнических, механических и технологических систем.

Преимущества

Основные достоинства:

• инфракрасное разрешение 640 × 480,
• функция SuperResolution,
• температурный диапазон до +1000 °C,
• поворотный оптический блок,
• лазерная фокусировка,
• многозонная фокусировка,
• большой сенсорный дисплей,
• совместимость с дополнительной оптикой,
• высокая детализация термограмм,
• применимость для промышленной диагностики.

Таким образом, Fluke TiX580 — высокодетальный промышленный тепловизор для исследования распределения температуры на поверхности оборудования. Развитая оптическая система и дополнительные функции обработки позволяют выявлять локальные тепловые отклонения. Компания «Олниса» поставляет тепловизоры Fluke и другое профессиональное измерительное оборудование для предприятий России.
