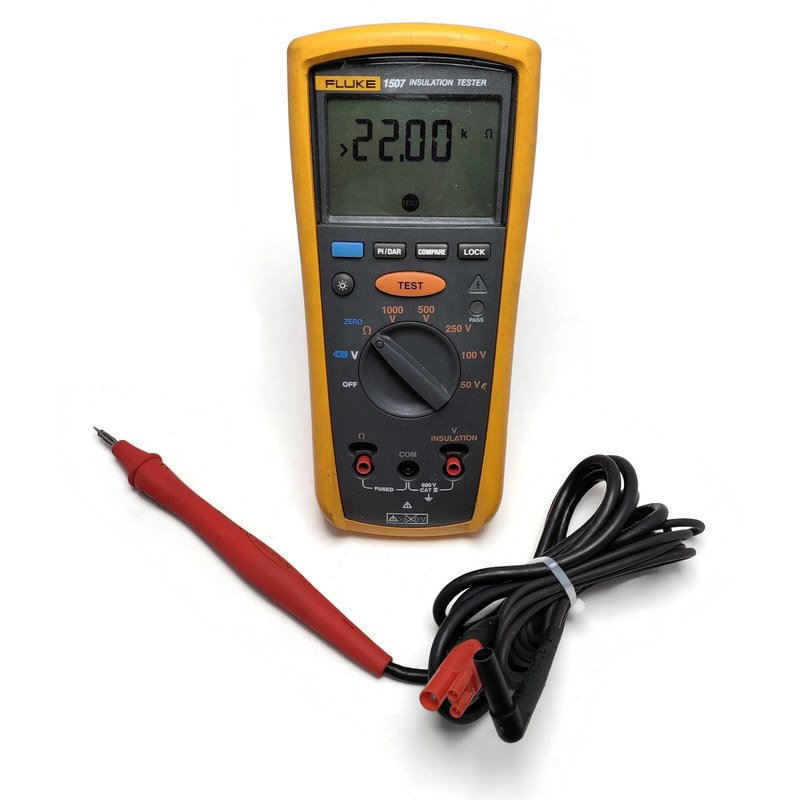

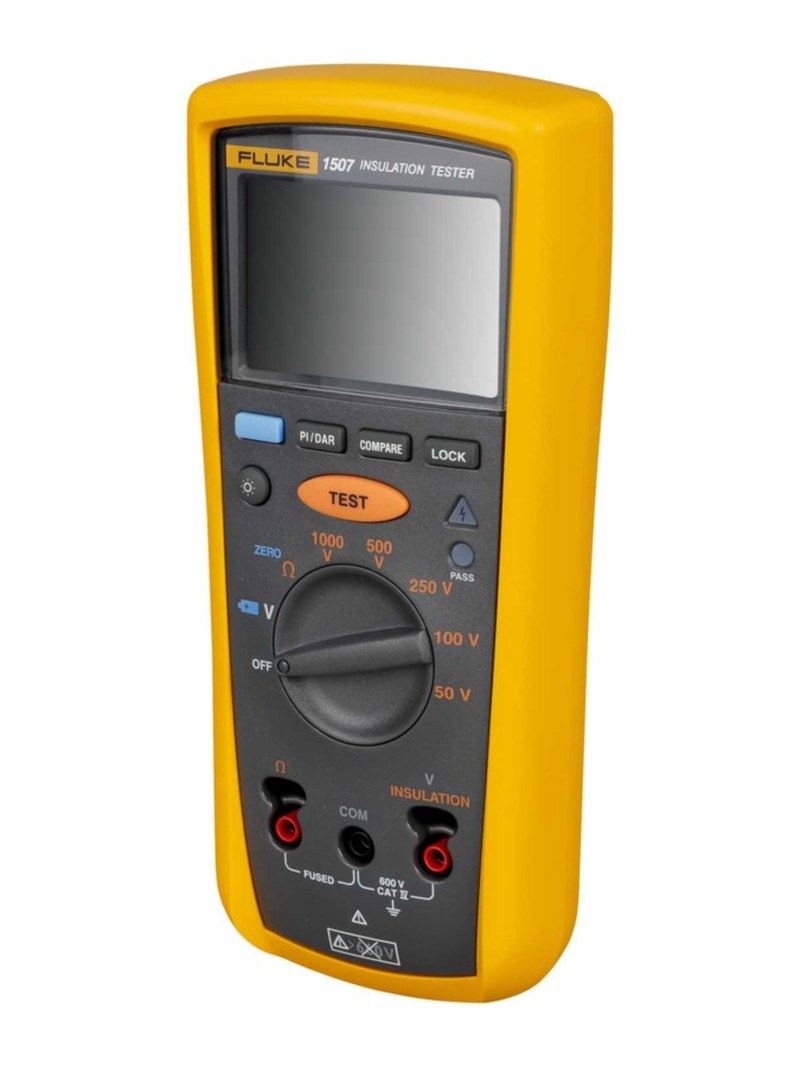

Измеритель сопротивления изоляции Fluke 1507 — высоковольтные испытания и оценка состояния электротехнического оборудования

Fluke 1507 — профессиональный цифровой измеритель сопротивления изоляции для обследования электрических кабелей, электродвигателей, распределительных устройств и других низковольтных установок. Прибор формирует постоянное испытательное напряжение и определяет сопротивление исследуемой изоляции.

Технические характеристики

Основные параметры Fluke 1507:

• производитель — Fluke,
• максимальная предусмотренная емкостная нагрузка — 1 мкФ,
• питание — четыре батарейки AA,
• масса — около 550 г.

Особенности конструкции

В состав прибора входят высоковольтный преобразователь, измерительная система малых токов, микропроцессор, защитные цепи и дисплей. При испытании на выводах формируется выбранное постоянное напряжение. Через диэлектрик протекает ток утечки, величина которого используется для вычисления сопротивления. Изоляционный материал не является идеальным электрическим разрывом. Его сопротивление зависит от влажности, загрязнения, температуры и внутренней структуры. После подачи испытательного напряжения возникает ток заряда емкости объекта. Дополнительно наблюдаются процессы диэлектрической абсорбции, связанные с поляризацией материала. Поэтому измеряемое сопротивление может постепенно возрастать по мере продолжения испытания. Коэффициент DAR обычно определяется как отношение сопротивления через 60 секунд к сопротивлению через 30 секунд. Индекс поляризации PI обычно рассчитывается как отношение сопротивления после 10 минут испытания к значению через одну минуту. Эти показатели применяются для оценки определенных видов изоляции, но их интерпретация должна учитывать тип материала, температуру и технические требования к оборудованию. Для некоторых современных изоляционных систем с очень высоким сопротивлением классическая оценка PI может иметь ограниченную диагностическую ценность. Функция Pass/Fail позволяет сравнивать измерение с установленным порогом, ускоряя повторяющиеся проверки однотипных цепей. Наличие пяти уровней испытательного напряжения повышает универсальность прибора. Однако напряжение следует выбирать согласно требованиям оборудования: применение 1000 В к чувствительной электронике может привести к повреждению. Перед испытанием проверяемую цепь необходимо полностью обесточить и исключить подключение оборудования, не рассчитанного на высоковольтную проверку. Встроенный контроль напряжения блокирует запуск измерения при выявлении опасного потенциала на выводах. После испытания автоматический разряд уменьшает остаточное напряжение на емкостной нагрузке. Тем не менее безопасное состояние проверяемой цепи необходимо подтверждать предусмотренной процедурой.

Области применения

Fluke 1507 используется для проверки:

• обмотки соответствующих трансформаторов,
• электрические распределительные шкафы,
• промышленная электропроводка,
• электрические нагревательные цепи,
• низковольтные электроустановки,
• диагностика увлажнения изоляции,
• контроль после монтажа оборудования,
• периодическое обследование электрических машин.

Компания «Олниса» осуществляет поставки измерителей сопротивления изоляции Fluke, включая модель 1507. Оборудование предназначено для промышленных электротехнических измерений и обследования электрических установок.

Преимущества

Основные достоинства:

• пороговая функция Pass/Fail,
• блокировка испытаний под напряжением,
• автоматическая разрядка,
• высокая категория электрической безопасности,
• автономное питание,
• компактное переносное исполнение.

Таким образом, Fluke 1507 — измеритель сопротивления изоляции с расширенными диагностическими функциями. Поддержка коэффициентов DAR и PI позволяет оценивать не только отдельное значение сопротивления, но и его изменение во времени. Компания «Олниса» поставляет измерители Fluke для электротехнических предприятий, энергетики и промышленной инфраструктуры России.
