Коммутатор ExeGate EDGS-1010D — эффективное решение для построения локальных сетей

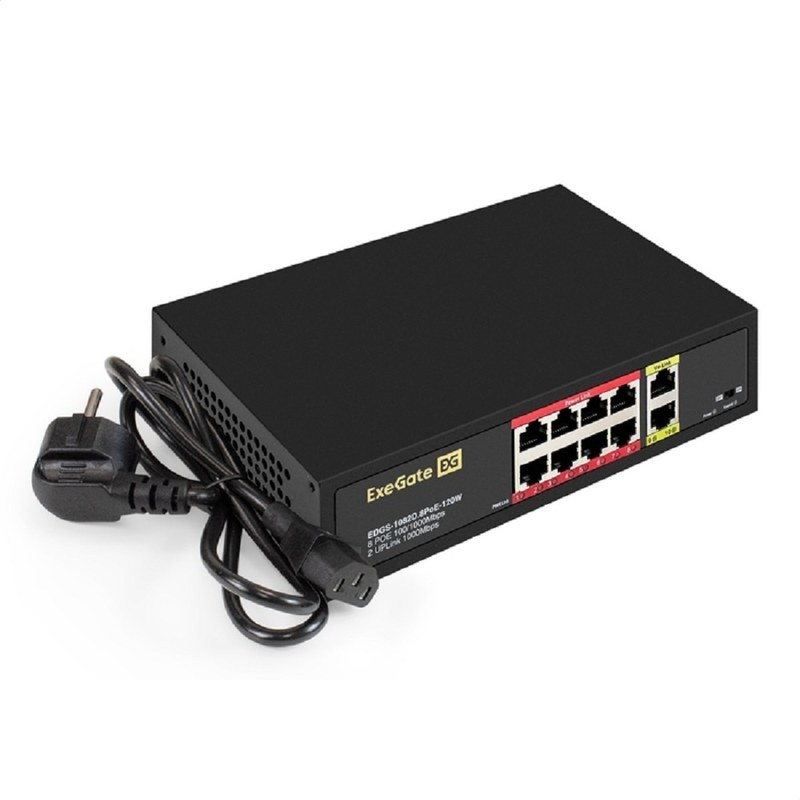

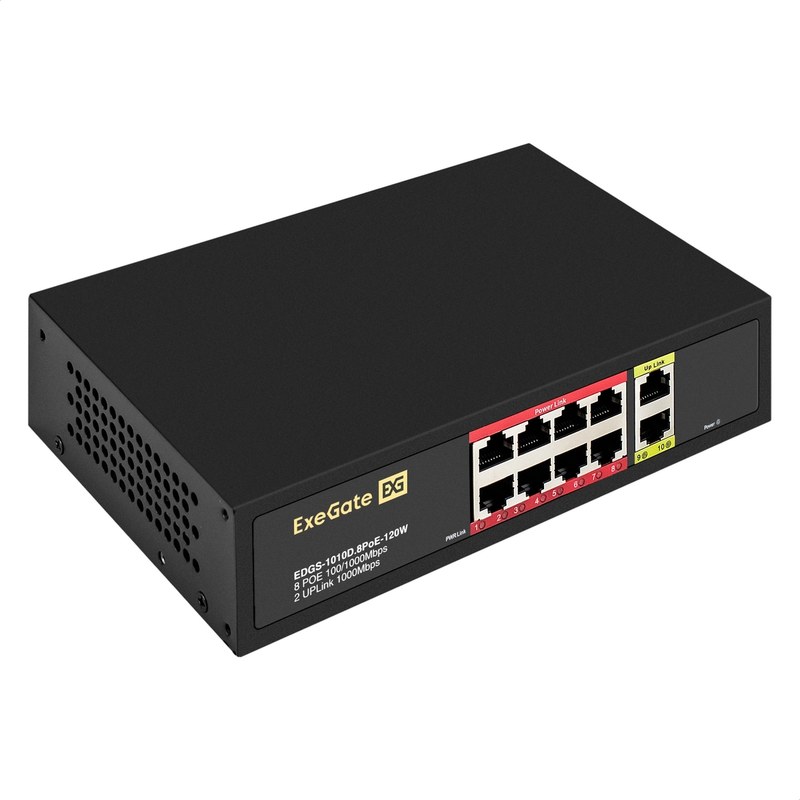

ExeGate EDGS-1010D.8PoE-120W — неуправляемый коммутатор второго уровня для гигабитной сети с питанием устройств по Ethernet. Восемь портов передают данные и PoE, два RJ-45 служат uplink-интерфейсами. Модель подходит для небольших сегментов видеонаблюдения, офисов и групп точек доступа.

Портовая конфигурация

Десять медных интерфейсов работают на скоростях 10, 100 или 1000 Мбит/с. Скорость и режим дуплекса согласуются автоматически; Auto MDI/MDIX определяет тип соединения и устраняет необходимость в специальном перекрестном кабеле. Два uplink-разъема — гигабитные RJ-45, оптические SFP-интерфейсы отсутствуют. Основные элементы интерфейсной панели:

• восемь RJ-45 10/100/1000BASE-T с поддержкой PoE,
• два гигабитных RJ-45 для uplink,
• индикаторы Power и Link/Activity,
• питание 100–240 В переменного тока, 50/60 Гц.

Uplink-порты связывают сегмент с вышестоящей сетью. EDGS-1010D не маршрутизирует и не разделяет IP-подсети; эти функции выполняет шлюз или управляемый узел.

Принцип коммутации и параметры

На канальном уровне OSI коммутатор связывает MAC-адрес источника с входным портом. Кадр известному адресату передается на соответствующий интерфейс, неизвестный распространяется по остальным портам сегмента. Таблица обучается автоматически. Метод store-and-forward принимает кадр целиком, проверяет его и затем передает: это позволяет отбрасывать поврежденные кадры, добавляя задержку на буферизацию. Коммутационная способность — 20 Гбит/с, суммарный показатель десяти гигабитных портов с учетом обоих направлений полнодуплексного обмена. Ключевые характеристики коммутационной части включают:

• уровень коммутации — Layer 2, тип — неуправляемый,
• 10 портов 10/100/1000BASE-T, включая восемь PoE и два uplink,
• коммутационная способность — 20 Гбит/с,
• таблица MAC-адресов — 2K записей,
• буферная память — 1 Мбайт,
• поддержка jumbo-кадров — до 9216 байт,
• стандарты IEEE 802.3, 802.3u, 802.3ab, 802.3x и 802.3af,
• автосогласование скорости и дуплекса, управление потоком 802.3x, Auto MDI/MDIX.

Jumbo-кадры используют при согласованном MTU на всем пути, иначе возможны потери или ограничения передачи.

Питание PoE и расчет нагрузки

Восемь портов поддерживают IEEE 802.3af и передают питание вместе с Ethernet-данными по витой паре. Стандарт предусматривает обнаружение совместимого приемника до подачи рабочего напряжения. Это позволяет подключать камеры, IP-телефоны и точки доступа без отдельного блока питания непосредственно у устройства. Совместимость с пассивными схемами питания, не соответствующими 802.3af, проверяется отдельно. Бюджет PoE равен 120 Вт, предел одного порта — 15,4 Вт. Суммарное потребление восьми приемников не должно превышать общий лимит, поэтому значение на порт не означает одновременную выдачу максимума на каждом разъеме. Учитывают пиковые режимы камер, нагревателей и точек доступа. При проектировании PoE-нагрузки проверяют следующие параметры:

• поддержку IEEE 802.3af каждым приемником и его предельную мощность,
• суммарное потребление подключенных устройств в наиболее энергоемком режиме,
• резерв общего бюджета на кратковременные пики и дальнейшее расширение,
• потери в кабеле, разъемах и промежуточных контактах,

• стабильность питания на стороне устройства при фактической длине линии.

Сопротивление длинной линии, некачественный обжим и окисленные контакты увеличивают потери и могут вызвать перезапуск приемника. При приемке проверяют целостность пар, распиновку и соответствие кабеля скорости Ethernet.

Конструкция и эксплуатационная среда

Металлический корпус допускает настольное или настенное размещение; размеры — 200 × 44 × 118 мм, масса — около 1 кг. В шкафу или на полке оставляют доступ к портам и свободное пространство для воздуха, особенно при высокой PoE-нагрузке. Пассивное охлаждение исключает шум вентилятора, отвод тепла зависит от циркуляции воздуха. Индикаторы Power и Link/Activity показывают питание, соединение и обмен данными. Нормируемые условия эксплуатации и хранения заданы следующими значениями:

• рабочая температура — от −20 до +50 C,
• рабочая влажность — от 10 до 90 % без конденсации,
• температура хранения — от −40 до +80 C,
• влажность хранения — от 5 до 90 % без конденсации,
• входное питание — 100–240 В переменного тока, 50/60 Гц.

При риске пыли, влаги или конденсации необходим защищенный шкаф. Питание подключают согласно требованиям электроустановки объекта, включая защитное заземление.

Практическое применение

Для фиксированной схемы ввод сводится к подключению кабелей и питания: интерфейсы согласуют параметры автоматически. Политики сети настраивают другие узлы. Перед включением проверяют выполнение основных условий:

• PoE-приемники подключены к восьми портам с поддержкой IEEE 802.3af,
• суммарная расчетная мощность с учетом пиков не превышает 120 Вт,
• uplink-линии подключены к двум оставшимся портам и согласованы на требуемой скорости,
• кабели и соединители исправны и соответствуют категории линии,
• в схеме отсутствуют незапланированные физические петли,
• сегментация и контроль доступа выполняются вышестоящим оборудованием.

Таким образом, ExeGate EDGS-1010D.8PoE-120W — десятипортовый гигабитный узел с восемью выходами PoE IEEE 802.3af, двумя uplink, коммутационной способностью 20 Гбит/с и общим бюджетом 120 Вт. Его применение требует корректного расчета нагрузки, проверки кабельных линий и учета ограничений неуправляемой архитектуры. Компания «Олниса» осуществляет поставку промышленного оборудования, включая сетевые устройства передачи данных.
