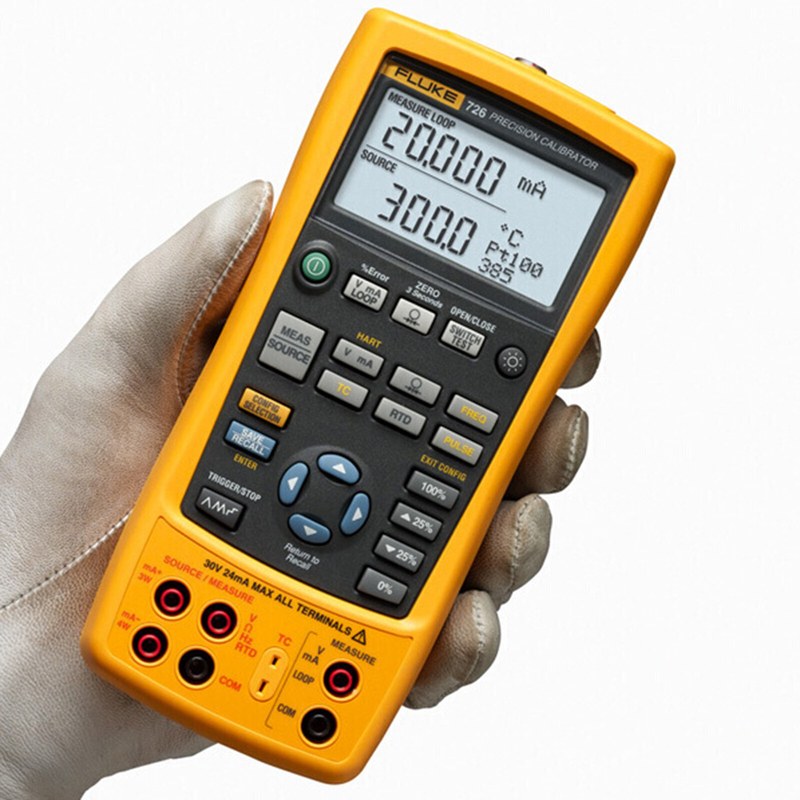

Многофункциональный калибратор Fluke 726 — прецизионная проверка технологических датчиков и измерительных каналов

Fluke 726 — профессиональный многофункциональный калибратор технологических процессов, предназначенный для измерения и воспроизведения электрических сигналов, используемых промышленными датчиками и преобразователями. Прибор применяется при проверке температурных датчиков, преобразователей давления, аналоговых входов контроллеров и исполнительных устройств, работающих с унифицированными сигналами. Fluke 726 совмещает функции измерительного прибора и источника эталонного сигнала. Благодаря этому пользователь может формировать известное электрическое воздействие и одновременно контролировать соответствующий параметр измерительной цепи. Основное отличие модели от обычного мультиметра заключается в возможности воспроизводить ток, напряжение, сопротивление, частоту и электрические эквиваленты температурных сигналов.

Технические характеристики

Основные параметры Fluke 726 представлены ниже:

• производитель — Fluke,
• модель — 726,
• категория — прецизионный многофункциональный калибратор,
• измерение постоянного напряжения — до 30 В,
• точность измерения напряжения — ±(0,01% + 2 мВ),
• измерение постоянного тока — до 24 мА,
• точность измерения тока — ±(0,01% + 2 мкА),
• воспроизведение постоянного напряжения — до 20 В,
• воспроизведение постоянного тока — до 24 мА,
• питание — четыре батарейки AA,
• габариты — 200 × 96 × 47 мм,
• масса — около 650 г.

Особенности конструкции

Калибратор содержит прецизионную измерительную систему, электронные источники напряжения и тока, цифровой вычислительный блок, входы температурных датчиков и разъем подключения внешнего модуля давления. При измерении тока 4–20 мА прибор включается в соответствующую технологическую цепь и регистрирует выходной сигнал преобразователя. Для проверки измерительной системы можно использовать несколько контрольных точек диапазона. Например, преобразователь давления 0–16 бар с линейным выходом 4–20 мА должен формировать ток около 8 мА при давлении 4 бар, 12 мА при 8 бар и 16 мА при 12 бар. Сопоставление измеренного сигнала с расчетным позволяет определить отклонение и оценить линейность преобразователя. В режиме источника тока Fluke 726 самостоятельно формирует заданный сигнал. Он может подаваться на аналоговый вход контроллера для проверки правильности отображения технологической величины. Режим имитации токового преобразователя используется при испытании соответствующих измерительных петель с внешним источником питания. Напряжение 24 В позволяет питать совместимые двухпроводные датчики при выполнении предусмотренных электрических условий. Для температурных каналов поддерживаются термопары и термосопротивления. При работе с термопарой прибор может измерять термоэлектрическое напряжение либо воспроизводить напряжение, соответствующее выбранной температуре. Различные типы термопар имеют разные температурные зависимости. Поэтому необходимо правильно выбирать тип J, K, T или другой поддерживаемый вариант. При проверке Pt100 прибор работает с электрическим сопротивлением, связанным с температурой чувствительного элемента. В режиме воспроизведения сопротивления калибратор имитирует датчик и позволяет проверить вход температурного контроллера без физического изменения температуры. Измерение давления выполняется через внешний модуль соответствующего диапазона. Модуль содержит чувствительный элемент и передает данные калибратору. Таким образом, Fluke 726 может использоваться для проверки датчика давления и одновременно для измерения его токового выхода.

Области применения

Fluke 726 используется для проверки:

• датчики температуры,
• термопары,
• термосопротивления,
• преобразователи давления,
• измерительные петли 4–20 мА,
• аналоговые входы контроллеров,
• электропневматические преобразователи,
• технологические измерительные системы,
• частотные сигнальные каналы,
• промышленные калибровочные стенды.

Компания «Олниса» осуществляет поставки многофункциональных калибраторов Fluke, включая модель 726. В поставляемую номенклатуру входят средства проверки технологических датчиков и промышленных измерительных каналов.

Преимущества

Основные достоинства:

• совмещение измерения и воспроизведения сигналов,
• высокая точность электрических величин,
• поддержка токовых петель 4–20 мА,
• источник питания 24 В,
• имитация термопар,
• эмуляция термосопротивлений,
• подключение модулей давления,
• автоматические ступенчатые испытания,
• режим линейного изменения сигнала,
• компактное автономное исполнение.

Таким образом, Fluke 726 — прецизионный многофункциональный калибратор для проверки промышленных измерительных систем. Он позволяет воспроизводить эталонные электрические сигналы, исследовать работу датчиков и оценивать характеристики соответствующих преобразователей. Компания «Олниса» поставляет калибраторы Fluke и другое профессиональное метрологическое оборудование для промышленных предприятий России.
