Кабельный тестер Fluke Networks MS2-100 2772449 — проверка кабельной разводки и диагностика неисправностей

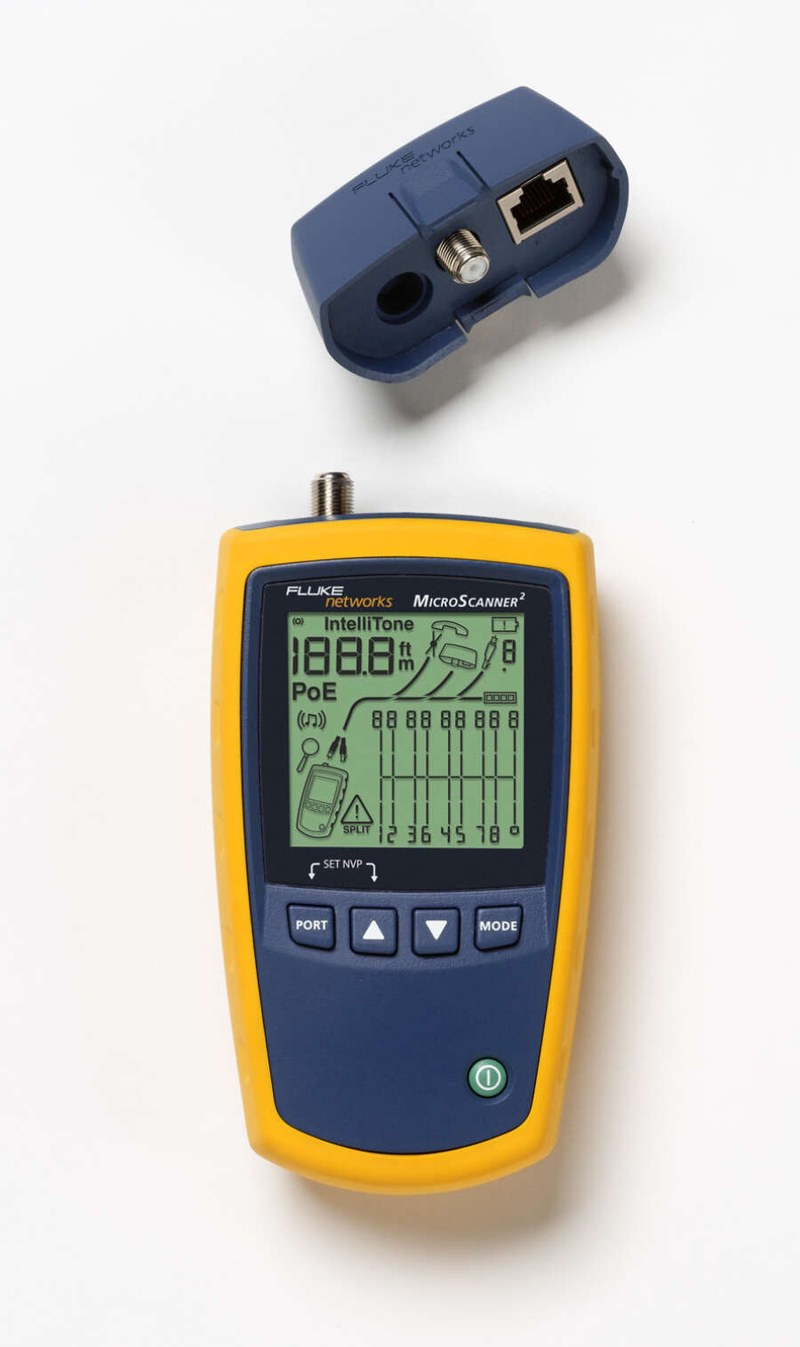

Fluke Networks MS2-100 — переносной тестер кабельных соединений MicroScanner2, предназначенный для проверки витой пары, телефонных и коаксиальных линий. Устройство используется при монтаже и обследовании структурированных кабельных систем, где необходимо определить состояние проводников и локализовать распространенные неисправности. Прибор проверяет схему соединения жил, измеряет длину кабеля, определяет расстояние до повреждения и распознает наличие некоторых сетевых сервисов. Полное обозначение комплекта — MS2-100, заводской номер изделия Fluke 2772449. В состав стандартного набора входят основной тестер, удаленный адаптер проверки разводки, элементы питания и принадлежности.

Технические характеристики

Основные параметры MS2-100:

• производитель — Fluke Networks,
• семейство — MicroScanner2,
• измеряемая среда — медная витая пара,
• дополнительные линии — телефонные и коаксиальные кабели,
• совместимые разъемы — RJ-45,
• дополнительный разъем — RJ-11,
• типовая точность длины — ±4% или 0,6 м,
• питание — две батарейки AA,
• автономность — около 20 ч.

Особенности конструкции

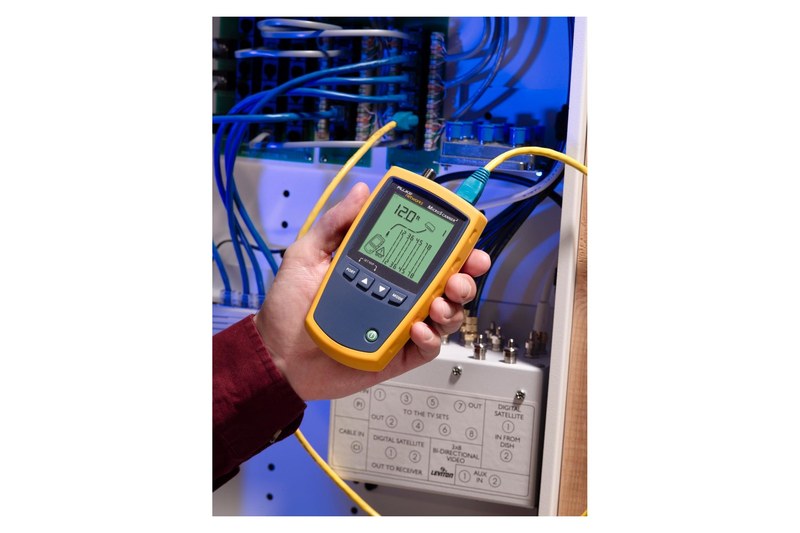

Тестер содержит генератор испытательных сигналов, измерительную систему, электронный контроллер, несколько разъемов подключения и дисплей. При проверке витой пары к одному концу кабеля подключается основной прибор, а к другому — удаленный адаптер. Измерительная система определяет последовательность соединения проводников и сравнивает ее с предусмотренной схемой. Таким способом обнаруживаются обрывы, короткие замыкания и ошибочные подключения жил. Особое значение имеет определение разделенных пар. Такая неисправность может возникать, когда контакты на обоих концах кабеля соединены по одинаковым номерам, но проводники сформированы из неправильных физических пар. Обычная проверка электрической непрерывности может не выявить такую ошибку. При этом высокочастотные характеристики линии ухудшаются вследствие увеличения перекрестных помех. Измерение длины основывается на анализе распространения электрического сигнала по кабелю. Прибор использует коэффициент распространения NVP, определяемый конструкцией проводников и изоляции. Для корректного результата требуется соответствующая настройка коэффициента NVP. Он может отличаться у кабелей разных производителей. При обнаружении обрыва тестер определяет ориентировочное расстояние до поврежденного участка. Важной функцией является обнаружение активного Ethernet-порта. При подключении к соответствующему сетевому устройству тестер определяет объявляемую скорость интерфейса.

Области применения

MS2-100 применяется для диагностики:

• сетевые розетки,
• патч-панели,
• телекоммуникационные шкафы,
• промышленные информационные линии,
• поиск повреждений кабеля,
• проверка правильности обжима RJ-45.

Компания «Олниса» осуществляет поставки кабельных тестеров Fluke Networks, включая MicroScanner2 MS2-100 с артикулом 2772449. Оборудование предназначено для контроля сетевых и телекоммуникационных соединений.

Преимущества

Основные достоинства:

• проверка различных типов медного кабеля,
• поддержка RJ-11 и RJ-45,
• тестирование коаксиальных линий,.

Таким образом, Fluke Networks MS2-100 2772449 — кабельный тестер для оперативной диагностики медных линий связи. Устройство помогает определять ошибки разводки, повреждения проводников и ориентировочную длину кабеля.
