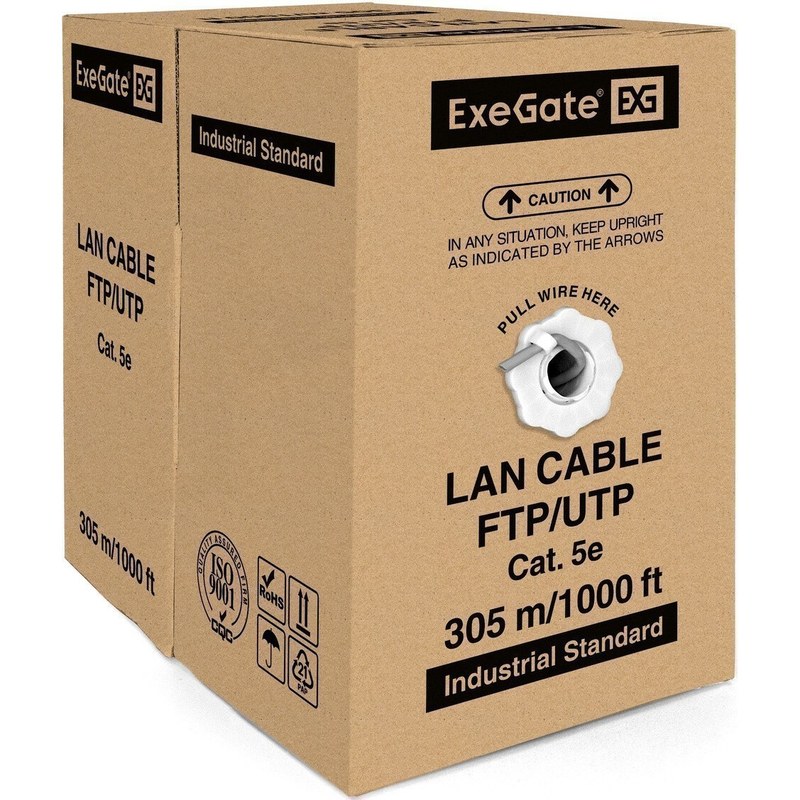

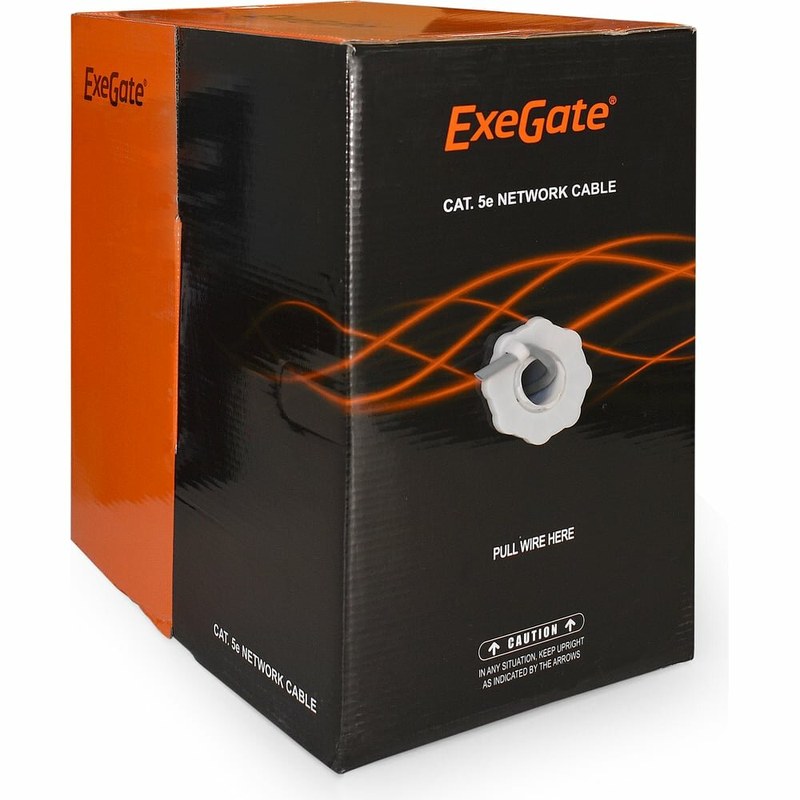

Кабель ExeGate EX138965RUS длиной 305 метров — решение для комплексного сетевого монтажа
Exegate EX138965RUS — неэкранированный одножильный кабель связи с четырьмя скрученными парами, предназначенный для стационарной прокладки внутри зданий. Его используют при создании структурированных кабельных систем, соединяющих рабочие места, сетевые розетки, коммутационные панели и активное оборудование. Категория 5e определяет класс линии передачи данных; эксплуатационные характеристики определяются составом канала: кабелем, соединительными компонентами, оконцеванием и трассой.
Параметры компонентов
Кабель категории 5e предназначен для линий передачи данных с полосой частот до 100 МГц. При корректном проектировании и монтаже кабельная система этого класса применяется, в частности, в сетях Ethernet со скоростью до 1 Гбит/с на стандартной длине канала. Это свойство относится к смонтированной линии в целом: соответствующими категории должны быть розетки, патч-панели и шнуры, а оконцевание должно сохранять геометрию пар. Фактическую пригодность подтверждают измерениями кабельного канала. Основные параметры EX138965RUS:
- тип кабеля — неэкранированная витая пара UTP,
- категория — 5e, класс канала — D,
- число пар — четыре, суммарно восемь жил,
- материал жилы — омеднённый алюминий CCA,
- размер проводника — 24 AWG,
- материал оболочки — поливинилхлорид PVC,
- исполнение — для внутренних помещений,
- внешний диаметр — около 5,1 мм,
- цвет — серый,
- длина бухты — 305 м,
- заявленный температурный диапазон — от −20 до +70 C,
- комплектация — кабель без разъёмов.
Конструкция и свойства проводников
Каждая пара состоит из двух изолированных жил, скрученных с определённым шагом. Скрутка снижает влияние внешних электромагнитных наводок и взаимных помех между парами. Различающиеся шаги скрутки помогают уменьшить перекрёстные помехи внутри кабеля. При разделке важно сохранить скрутку максимально близко к контактам: избыточно расплетённый конец способен ухудшить характеристики линии. Однопроволочная жила предназначена для стационарной трассы и оконцевания в совместимых IDC-контактах розеток и патч-панелей. Она рассчитана на стабильную фиксацию и хуже переносит многократные изгибы и перемещения, чем многопроволочный гибкий проводник. Поэтому для подвижного соединения оборудования применяют отдельный патч-корд, а горизонтальную прокладку выполняют кабелем с однопроволочными жилами.
Прокладка и оконцевание
Бухта 305 м позволяет отмерять трассы по месту и выполнять несколько стационарных участков. До монтажа определяют маршрут, точки коммутации, запас для разделки и маркировки. Кабель протягивают без чрезмерного натяжения, заломов и сдавливания; радиус изгиба и усилие протяжки выдерживают по проекту и нормам кабельной системы. При прокладке рядом с силовыми линиями предусматривают требуемое разделение, а пересечения по возможности выполняют под прямым углом. При монтаже следует соблюдать следующие условия:
- не допускать резких перегибов и локального пережатия оболочки,
- не затягивать крепёж до деформации кабеля,
- не превышать допустимое усилие протяжки,
- избегать скручивания, петель и натяжения бухты,
- сохранять скрутку пар при подготовке концов,
- применять компоненты, рассчитанные на однопроволочные жилы,
- согласовать распиновку обоих концов линии,
- маркировать трассу у розетки и коммутационной панели,
- проверять собранный канал измерительным прибором.
Области применения
При подтверждении соответствия проекту EX138965RUS может использоваться для следующих стационарных линий:
- горизонтальная разводка локальных сетей в офисных помещениях,
- внутренние линии Ethernet категории 5e,
- подключение периферийного оборудования через структурированную сеть,
- обновление участков СКС с совместимыми компонентами,
- организация кабельных трасс в обычных условиях внутри зданий.
Таким образом, Exegate EX138965RUS — внутренний четырёхпарный кабель UTP категории 5e с однопроволочными проводниками CCA 24 AWG, оболочкой PVC и длиной бухты 305 м. Он предназначен для стационарных линий передачи данных, где характеристики всех компонентов соответствуют требованиям проекта. При применении учитывают материал жил, отсутствие экрана и ограничения оболочки; качество подтверждают проверкой смонтированного канала. Компания «Олниса» осуществляет поставку промышленного оборудования, в том числе кабельной продукции для инженерной инфраструктуры.
