Источник бесперебойного питания ExeGate Power Back 800 — надежная защита оборудования от перебоев электроснабжения

ExeGate Power Back 800 — линейно-интерактивный источник бесперебойного питания для локальной защиты электронной аппаратуры от отклонений напряжения и кратковременных отключений сети. Встроенный AVR корректирует напряжение, а аккумулятор поддерживает выходное питание при исчезновении электроснабжения. Номинальная полная мощность равна 800 ВА, активная — 480 Вт. Эти показатели задают разные пределы: в расчете учитывают потребление в ваттах, полную мощность и пусковые токи.

Технические параметры

Семейство Power Back BNB-800 относится к линейно-интерактивным системам. Пока параметры сети находятся в рабочем диапазоне, нагрузка получает питание через входной тракт, а батарея заряжается. Встроенный AVR ступенчато корректирует умеренное понижение или повышение напряжения. При критическом отклонении или исчезновении сети коммутатор переводит выход на инвертор. Таким образом, аккумулятор расходуется при более серьезных нарушениях, а не при каждом небольшом изменении входа. Для распространенных исполнений BNB-800 характерны следующие параметры:

• полная мощность — 800 ВА,
• активная мощность — 480 Вт,
• номинальное входное напряжение — 220 или 230 В в зависимости от артикула,
• диапазон входного напряжения — 145–290 В у соответствующих версий,
• выходное напряжение — около 220 В ±10 % для ряда исполнений,
• аккумулятор — герметичный свинцово-кислотный, 12 В, 9 А·ч,
• типичное время переключения — 4–8 мс, предельное значение — до 13 мс,
• форма напряжения от батареи — ступенчатая аппроксимация синусоиды.

Серия включает варианты с двумя розетками Schuko и исполнения с четырьмя выходами IEC 320 C13. USB-порт и защита линии передачи данных имеются только в отдельных модификациях. Число и тип выходов, кабель, интерфейс и некоторые электрические параметры зависят от артикула. Поэтому в спецификации фиксируют полное обозначение исполнения, а не только название «Power Back 800».

Принцип работы

Время переключения важно для оборудования, чувствительного к короткому перерыву. Компьютерные блоки питания часто сглаживают такие провалы, но результат зависит от их конструкции и текущей нагрузки. Совместимость контроллеров, приборов измерения и устройств с жесткими требованиями к времени прерывания следует проверять по их технической документации и испытанием собранной системы.

Расчет нагрузки и батарейный резерв

Активный предел 480 Вт и полная мощность 800 ВА должны соблюдаться одновременно. Полная мощность учитывает коэффициент мощности, поэтому равенство потребления в ваттах номиналу не гарантирует, что ИБП не будет перегружен. Импульсные блоки питания, электродвигатели, насосы и лазерные принтеры могут кратковременно потреблять значительно больший ток при запуске. При оценке системы учитывают:

• активную и полную мощность каждого прибора,
• коэффициент мощности и пусковые токи,
• одновременность включения нескольких потребителей,
• допустимый диапазон входного напряжения аппаратуры,
• требования нагрузки к форме выходного сигнала,
• время, необходимое для сохранения данных или штатного останова.

При батарейной работе формируется ступенчатая аппроксимация синусоиды, а не чистый синусоидальный сигнал. Такой выход подходит многим компьютерным блокам питания, но устройства с двигателями, трансформаторами и особыми требованиями к форме напряжения требуют отдельной проверки. Не следует подключать потребители, превышающие номинальную мощность, или оборудование с высокими пусковыми токами без проверки допустимого режима. В исполнении с аккумулятором 12 В, 9 А·ч фактическая продолжительность резерва определяется не только емкостью. На нее влияют мощность нагрузки, потери преобразования, температура и степень износа батареи; большая нагрузка сокращает автономность.

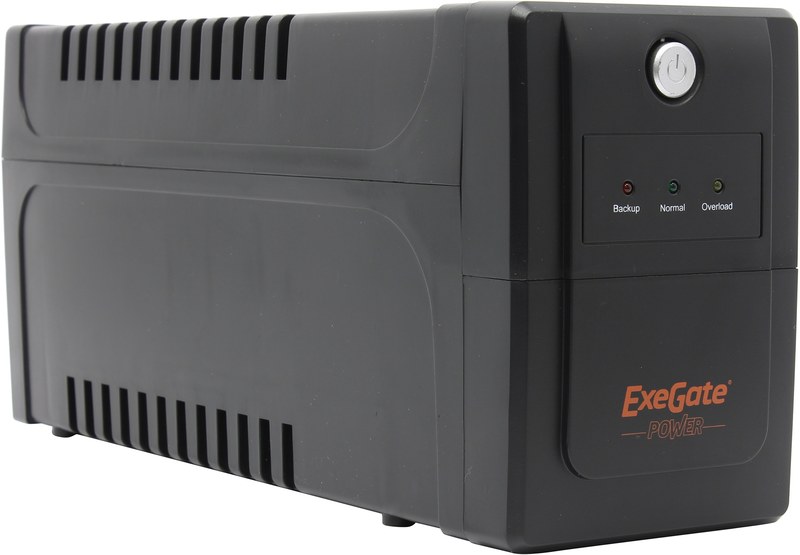

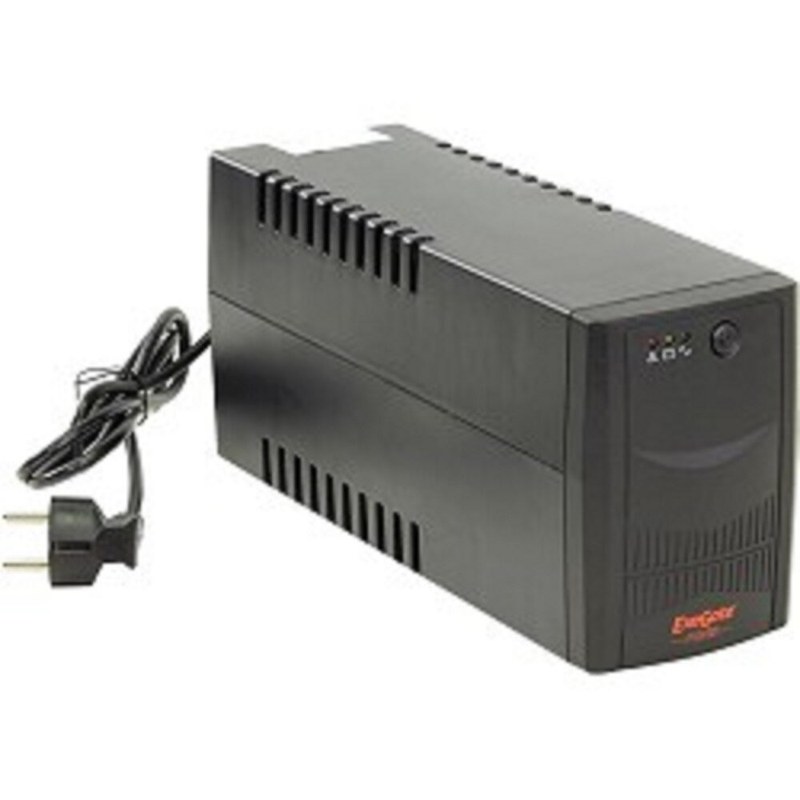

Конструкция и индикация

Корпус объединяет силовую электронику, аккумулятор, сетевой шнур, выходные гнезда и элементы индикации. Компоновка, материал корпуса и размеры зависят от артикула. Устройство размещают на устойчивой поверхности в сухом помещении, оставляя пространство для охлаждения и доступа к разъемам. Степень защиты IP20 предполагает отсутствие прямого воздействия воды; вентиляционные отверстия нельзя закрывать. Световые и звуковые сигналы сообщают о сетевом режиме, работе от батареи, низком заряде и неисправности. Расшифровку цветов и сигналов сверяют с руководством конкретной версии.

Ввод в эксплуатацию и применение

Перед запуском проверяют артикул, целостность корпуса и кабеля, защитное заземление, параметры сети и расчетную нагрузку. ИБП подключают к исправной заземленной розетке. Удлинители применяют только при соответствующем токовом номинале и сохранении защитного проводника. Рабочая температура ряда исполнений составляет 0–40 C, допустимая влажность — до 90 % без конденсации; точные условия сверяют по артикулу. Power Back 800 подходит для защиты настольных компьютеров, маршрутизаторов, малых коммутаторов и периферии, если их потребление и требования к сигналу соответствуют ИБП. Он может дать время на сохранение данных, завершение вычислений или переключение на резервный канал. Для длительной автономии, чистой синусоиды, расширяемой батарейной системы или удаленного мониторинга нужна модификация, в которой эти функции предусмотрены.

Таким образом, ExeGate Power Back 800 — линейно-интерактивный ИБП на 800 ВА и 480 Вт с автоматической регулировкой напряжения и встроенной аккумуляторной батареей в характерном исполнении BNB-800. Устройство предназначено для коррекции умеренных отклонений сети и кратковременного питания нагрузки при отключении электроснабжения. Пригодность определяется расчетом мощности, учетом пусковых токов, проверкой совместимости со ступенчатой формой сигнала и контролем состояния аккумулятора. Розетки, USB и защита линии зависят от полного артикула. Компания «Олниса» осуществляет поставку промышленного оборудования, включая источники бесперебойного питания.
