Серверный корпус ExeGate Pro 3U330-02 — компактность, прочность и удобство монтажа
ExeGate Pro 3U330-02 — стальное шасси высотой 3U для стоечной сборки серверных систем. Оно размещает системную плату, блок питания, накопители и платы расширения, обеспечивает доступ к органам управления. При проектировании учитывают габариты компонентов, тепловыделение и обслуживание. Базовая версия поставляется без блока питания, который выбирают отдельно.
Формат и размеры
Высота корпуса составляет 3 U, то есть 133 мм. Размер шасси — 430 × 133 × 300 мм; с монтажными ушами и ручками — 482 × 133 × 340 мм. Полный габарит нужен для проверки совместимости со стойкой и соседним оборудованием. За корпусом оставляют место для разъёмов, кабелей и движения воздуха. Масса брутто — 6,5 кг; итоговую нагрузку на направляющие рассчитывают для собранного узла. Формат 3U оставляет пространство для стандартных плат и кулеров, но не гарантирует совместимость каждого компонента. До монтажа проверяют габариты адаптеров и охлаждения, положение разъёмов, доступ к крепежу и свободный проход воздуха.
Совместимость платформы

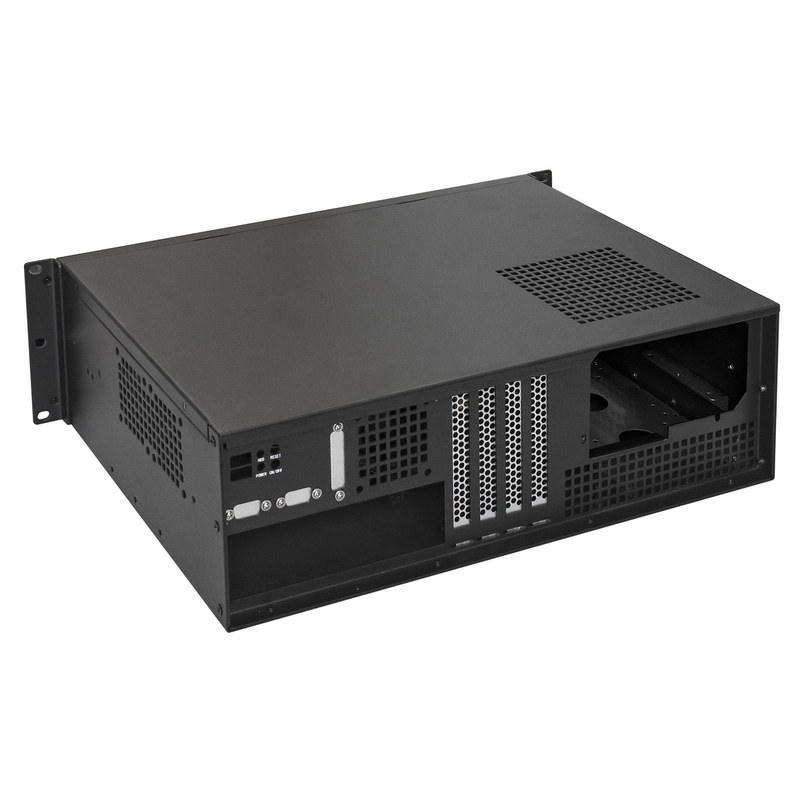

Внутренние крепления предусмотрены для материнских плат mini-ITX, mini-DTX, microATX и ATX. Размещение платы выполняют по монтажной схеме: стойки должны совпадать с крепёжными отверстиями, неиспользуемые стойки исключают контакт с обратной стороной печатной платы. Заглушка интерфейсной панели должна соответствовать установленной плате, а кабели питания и передачи данных прокладывают без натяжения и перегибов. Для карт расширения предусмотрено четыре слота. Их число задаёт предел по количеству плат, а фактическое размещение зависит от толщины радиаторов, длины адаптеров и соседства кабелей. Перед сборкой проверяют, не перекрывают ли компоненты воздушный поток и можно ли извлечь плату без демонтажа других узлов.
Корпус и размещение компонентов
Передняя панель и шасси выполнены из стали толщиной 1,2 мм, окрашены в чёрный цвет. Металлическая конструкция служит основой для фиксации модулей и сохраняет их положение при установке в стойку. Компоненты закрепляют в предназначенных точках без перекоса и избыточного усилия. Предусмотрен один внешний отсек 5,25 дюйма, который можно использовать вместо отсека 3,5 дюйма, и два внутренних места для накопителей 3,5 дюйма. Интерфейс дисков определяется платой или контроллером. Корпус не заявлен как система горячей замены: перед извлечением накопителя завершают операции записи и отключают питание. В базовом исполнении предусмотрено одно место под блок питания ATX, сам блок не установлен. Его мощность рассчитывают с учётом процессора, дисков, вентиляторов и адаптеров; также проверяют наличие и длину кабелей. Укладка проводов не должна мешать охлаждению. Дополнительные индексы модели могут обозначать комплектные варианты, поэтому параметры БП нельзя переносить на базовый 3U330-02 без проверки.
Охлаждение и передняя панель

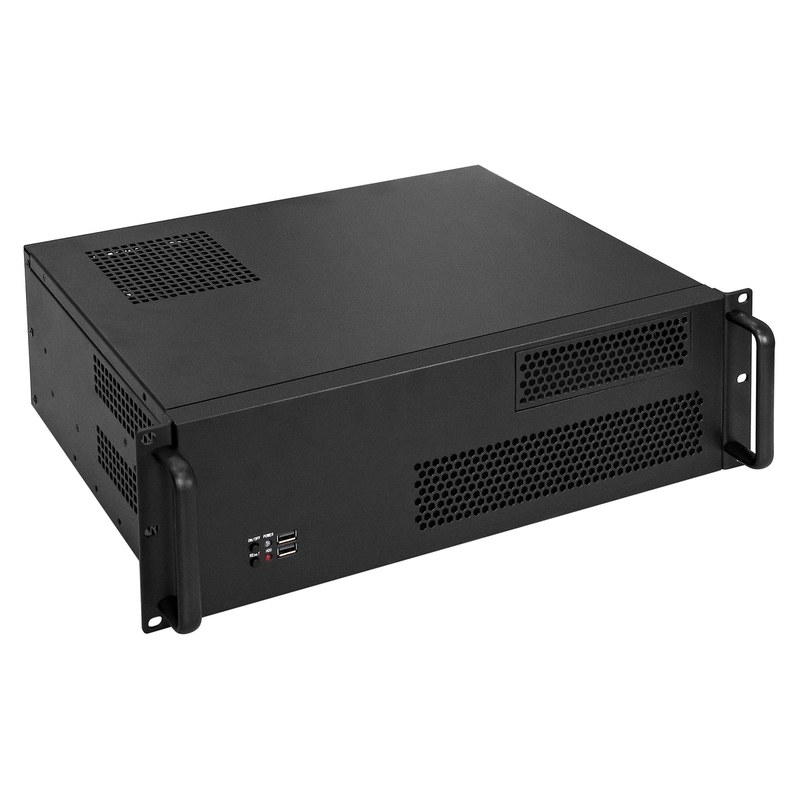

Спереди установлены два вентилятора диаметром 60 мм и пылевой фильтр. Вентиляторы создают приток, а фильтр уменьшает попадание пыли. Для поддержания потока его регулярно очищают, не перекрывают входные отверстия и размещают кабели вне зоны крыльчаток. Сзади предусмотрено место для дополнительного вентилятора 60 мм. Необходимость его установки определяют по тепловыделению и температуре компонентов под нагрузкой. Направление потока согласуют с передними вентиляторами, проверяют электрическое подключение и свободное вращение крыльчаток. После сборки измеряют температуры; корпус не заменяет проверку теплового режима готовой системы. Передняя панель оснащена двумя портами USB 2.0, кнопками POWER и RESET, индикаторами питания и активности накопителя. Кабели подключают к колодкам платы согласно её распиновке. До закрытия корпуса проверяют работу кнопок, портов и световой индикации. Индикатор HDD отображает активность при корректном подключении.
Монтаж и проверка
Корпус закрепляют в предусмотренных точках без перекоса. Нагрузку на направляющие рассчитывают для собранного узла с установленными компонентами. Обслуживание плат и накопителей выполняют при снятом питании и с защитой от электростатического разряда. Перед вводом в эксплуатацию проверяют следующие условия:
- плата и карты расширения соответствуют внутренним габаритам корпуса,
- крепёж не касается токоведущих участков печатных плат,
- блок питания рассчитан на нагрузку и имеет нужные кабели,
- накопители закреплены, а разъёмы не натянуты,
- вентиляторы свободны от препятствий, воздушные каналы открыты,
- фильтр установлен, кнопки, USB-порты и индикаторы проверены.
Области применения
В эксплуатации контролируют температуры компонентов в пределах значений, заданных их изготовителями. После модернизации повторно оценивают воздушный поток и прокладку проводов. Регламентный осмотр включает очистку фильтра, удаление пыли с вентиляторов и проверку крепежа. Температурные значения фиксируют для сравнения после изменения конфигурации. Корпус применяют, когда стандартную компьютерную платформу требуется разместить в стойке при высоте три юнита. Возможные направления использования определяются выбранной платой, накопителями и адаптерами:
- локальные серверы и вычислительные узлы,
- сетевые и телекоммуникационные системы,
- оборудование автоматизации и диспетчеризации,
- специализированные платформы с несколькими дисками.
Таким образом, ExeGate Pro 3U330-02 — стоечный корпус высотой 3U для плат mini-ITX, mini-DTX, microATX и ATX. Он имеет четыре слота расширения, два внутренних места для дисков 3,5 дюйма и место для блока питания ATX. Фронтальные вентиляторы, фильтр и органы управления обеспечивают базовую инфраструктуру узла. При проектировании учитывают габарит 482 × 133 × 340 мм, отсутствие БП в базовой версии и тепловой режим. Корпус поставляет компания «Олниса», поставщик промышленного оборудования.
