Цифровой мультиметр Fluke 15B — функциональные возможности и области применения

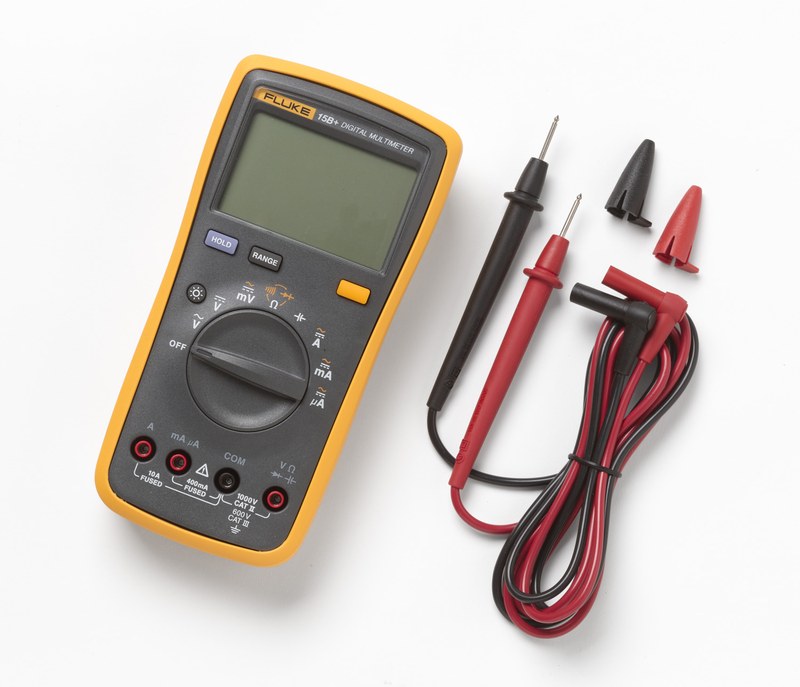

Цифровой мультиметр Fluke 15B+ с артикулом 4404222 предназначен для контроля электрических величин при монтаже и обслуживании оборудования. Прибор измеряет напряжение, ток, сопротивление, ёмкость и проверяет диоды и проводимость цепей. Портативная конструкция удобна для контроля клемм, щитов и промышленных электронных узлов. При измерениях необходимы учёт погрешности и соблюдение требований электробезопасности.

Технические характеристики

Основные параметры прибора включают:

• постоянное и переменное напряжение — до 1000 В,
• постоянный и переменный ток — до 10 А,
• сопротивление — до 40 МОм,
• электрическая ёмкость — до 1000 мкФ,
• разрядность ЖК-дисплея — 4000 отсчётов,
• обновление показаний — около трёх раз в секунду,
• основная погрешность постоянного напряжения — ±(0,5 % показания + 3 единицы младшего разряда),
• основная погрешность переменного напряжения — ±(1,0 % показания + 3 единицы младшего разряда),
• категория безопасности — CAT III 600 В,
• источник питания — два элемента AA (LR6),
• габаритные размеры — 183 × 91 × 49,5 мм, масса — 455 г.

Для переменного напряжения точность нормируется в полосе 40–500 Гц, для переменного тока — 40–400 Гц. Верхний измерительный предел напряжения не означает разрешения на использование прибора в любой точке электроустановки: условия определяются категорией перенапряжения. Для малых величин учитывают разрешение поддиапазона.

Принцип работы и точность измерений

В режиме вольтметра входной делитель преобразует контролируемое напряжение в сигнал измерительного тракта. Входное сопротивление более 10 МОм снижает нагрузку на цепь. При высоком внутреннем сопротивлении источника влияние нагрузки оценивают расчётно. Силу тока определяют при последовательном подключении прибора в разрыв цепи. Ток рассчитывается по падению напряжения на внутреннем шунте. Подключать токовый разъём параллельно источнику запрещено: такая схема создаёт опасность короткого замыкания. При анализе переменных сигналов следует учитывать, что Fluke 15B+ не является измерителем истинного среднеквадратического значения True RMS для произвольной формы сигнала. Для достоверной интерпретации показаний необходимо соблюдать метрологические условия:

• паспортная погрешность задана на год после калибровки при 18–28 C и влажности до 75 %,
• добавка в единицах младшего разряда зависит от разрешения установленного диапазона,
• влияние сопротивления контактов возрастает при измерении малых сопротивлений,
• паразитная ёмкость щупов искажает результат при проверке малых конденсаторов.

Конструкция и органы управления

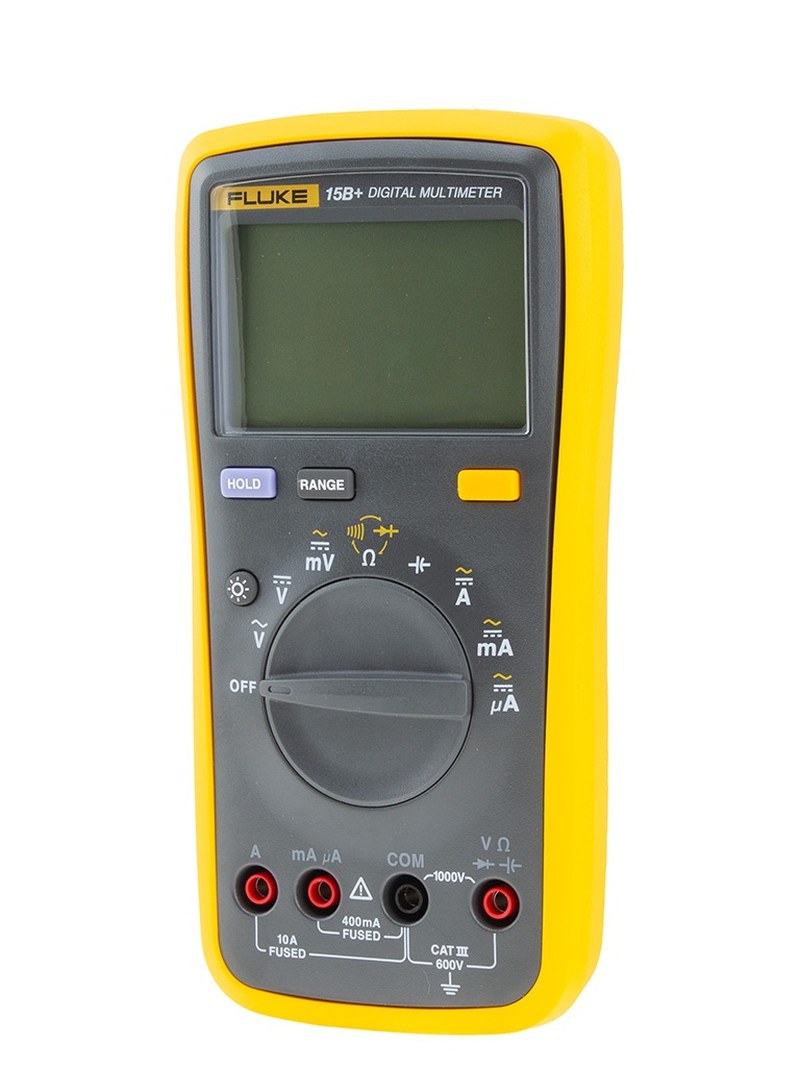

На лицевой панели размещены ЖК-индикатор с белой подсветкой, поворотный переключатель и функциональные клавиши. Автоматическое переключение пределов ускоряет измерения неизвестных величин; ручной выбор полезен при сравнении нескольких близких значений. Функция HOLD фиксирует текущий результат для считывания после отсоединения щупов. Измерительные гнёзда разделены по назначению. Общий контакт COM используется совместно с входами напряжения, сопротивления или тока. Перед каждой сменой функции положение щупа в разъёме необходимо проверять отдельно. Питание обеспечивают два элемента AA; нормируемый ресурс составляет не менее 500 часов. При разряде батарей надёжность показаний снижается.

Диагностические функции

В режиме прозвонки проводимость сопровождается звуковым сигналом. Он применяется для контроля жил кабеля, перемычек, разъёмов и коммутационных контактов. При проверке диодов прибор подаёт испытательный ток и отображает прямое падение напряжения на переходе. Сравнение результатов при изменении полярности помогает выявить обрыв либо пробой, но не заменяет испытания компонента в рабочем режиме. Для измерения ёмкости конденсатор предварительно отключают от схемы и полностью разряжают. Показание характеризует ёмкость, но не определяет эквивалентное последовательное сопротивление или ток утечки. Если элемент остаётся связанным с параллельными цепями, результат может описывать совокупность компонентов, а не отдельную деталь.

Электробезопасность и условия эксплуатации

Категория CAT III 600 В применяется к измерениям в распределительных цепях зданий при соответствующем уровне импульсных перенапряжений. Предел измерения 1000 В не расширяет категорию безопасности. Щупы и принадлежности должны иметь подходящий класс защиты. Токовые цепи оснащены быстродействующими предохранителями 440 мА и 11 А на 1000 В; замена допускается только на элементы с требуемыми характеристиками отключения. Безопасная организация измерений предусматривает:

• осмотр корпуса, изоляции проводов и наконечников,
• проверку выбора режима и входного разъёма до подключения,
• отключение питания перед прозвонкой и измерением сопротивления,
• разряд конденсаторов до измерения ёмкости,
• соблюдение рабочей температуры от 0 до 40 C,
• исключение работы при конденсации влаги и повреждении изоляции.

Корпус соответствует IP 40 и не рассчитан на воздействие воды. Максимальная рабочая высота составляет 2000 м. При обследовании цепей с частотными преобразователями следует учитывать импульсные помехи и несинусоидальность сигналов.

Области применения

Типовые операции технического обслуживания включают:

• контроль напряжения источников питания и распределительных цепей,
• измерение тока отдельных ветвей в допустимых пределах,
• поиск обрывов проводки и нарушений контактных соединений,
• проверку резисторов и ёмкости отключённых конденсаторов,
• проверку диодов и проводников электронных блоков,
• сопоставление измеренных величин с рабочими допусками оборудования.

Таким образом, Fluke 15B+ 4404222 объединяет основные электрические измерения и функции поиска неисправностей в переносном приборе. Результативность его применения зависит от выбора режима, состояния проводов, учёта метрологических ограничений и соблюдения требований безопасности. Компания «Олниса» осуществляет поставку промышленного оборудования, включая цифровые мультиметры для эксплуатационного контроля электрических систем.
