Калибратор осциллографов Fluke 9500B — точность и надежность метрологических измерений

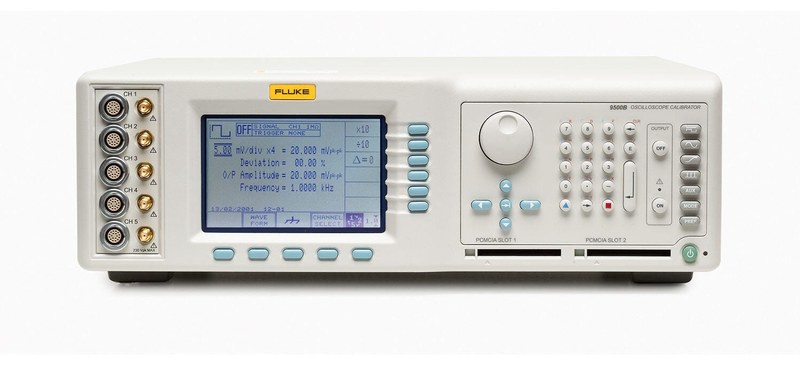

Fluke 9500B — калибратор осциллографов для проверки амплитудных, частотных и временных характеристик. Он формирует сигналы с заданными параметрами для сравнения отклика прибора с его спецификацией или методикой лаборатории. Система предназначена для метрологических и сервисных подразделений; рабочая полоса зависит от блока и активной головки.

Основные параметры

Калибратор проверяет вертикальный тракт, аттенюаторы, полосу пропускания, временную базу и запуск. Диапазоны зависят от конфигурации. Основные параметры:

• постоянное напряжение от ±1 мВ до ±200 В при входе 1 МОм и до ±5 В при нагрузке 50 Ом,
• прямоугольные сигналы частотой 10 Гц–100 кГц с размахом до 200 В пик-пик при 1 МОм,
• выравниваемая синусоида от 0,1 Гц до частоты, определяемой исполнением, максимум до 6 ГГц,
• импульсные фронты порядка 500, 150, 70 или 25 пс в зависимости от активной головки,
• временные маркеры для проверки развертки от 0,2 нс до 50 с на деление.

Точность постоянного напряжения — ±(0,025 % + 25 мкВ), прямоугольного сигнала в предусмотренных режимах — около 0,05 %. Допуски действуют лишь при условиях спецификации и надлежащем статусе калибровки.

Конструкция и активные головки

Система включает основной блок и съемные Active Heads, установленные у входа осциллографа. Головка соединяется с блоком коаксиальным и управляющим кабелями; генерация и коммутация находятся в ней, сокращая путь сигнала и влияние рассогласования.

• Модель головки определяет верхнюю частоту и скорость фронта:
• 9510 обеспечивает синусоидальный диапазон до 1,1 ГГц и фронт 500 пс,
• 9530 работает до 3,2 ГГц и формирует фронты 150 или 500 пс,
• 9550 формирует фронты около 25 пс для специальных высокоскоростных проверок,
• 9560 обеспечивает синусоиду до 6 ГГц и фронт около 70 пс с совместимым блоком.

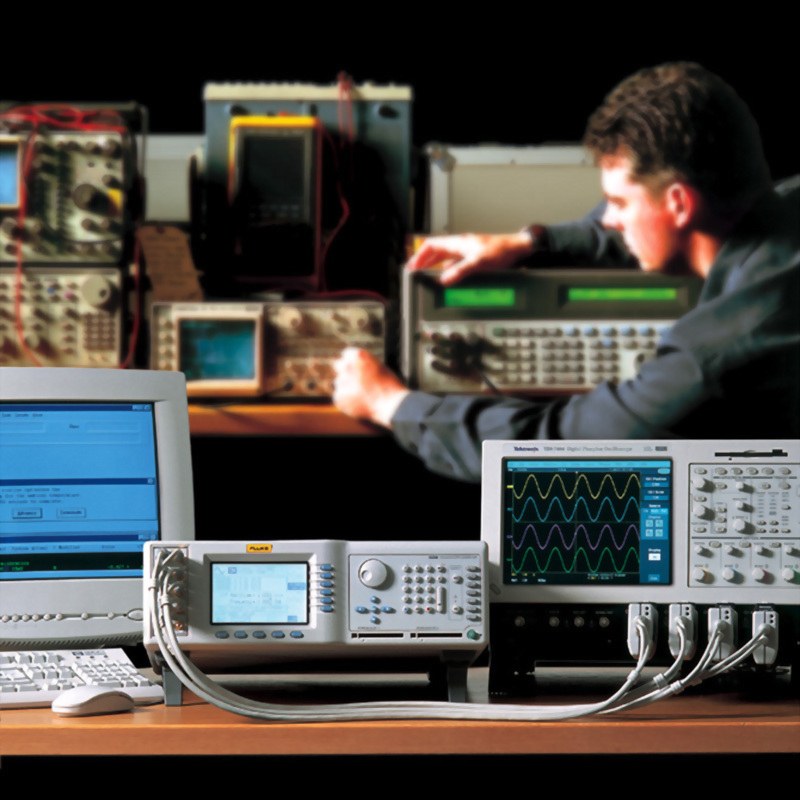

Блок поддерживает до пяти головок, позволяя одновременно подключить входы осциллографа и внешний запуск. Расширение конфигурации зависит от совместимости компонентов.

Принцип формирования и управление

В режиме постоянного напряжения задаются уровень и полярность; в других режимах формируются прямоугольные, синусоидальные и импульсные сигналы. Выравнивание синусоиды компенсирует частотную характеристику выхода, а фильтрация фронта задает гармонический состав импульса. Поэтому при оценке переходного отклика учитывают не только время нарастания, но и спектр сигнала. Ручное управление и сохраненные процедуры переключают выходы внутри головки без перестановки кабеля. Для входа 50 Ом задают согласованный режим; защита проверяет нагрузку перед подачей высокого уровня. Перед включением оператор сверяет тип входа, предел напряжения, соединитель и настройки осциллографа. Постоянные уровни и низкочастотные прямоугольные сигналы проверяют коэффициент отклонения, линейность, ноль и входной аттенюатор. Испытания проводят на нескольких диапазонах, включая границы переключения делителя; показания снимают по принятой методике с учетом разрешения дисплея. По синусоиде измеряют частотную характеристику и спад полосы, двойная синусоида проверяет чувствительность запуска. Импульсы выявляют ограничение быстродействия, выброс и звон; условия подключения фиксируют в протоколе.

Временные и вспомогательные функции

Маркеры времени проверяют горизонтальный масштаб. Дополнительные режимы:

• линейная рампа применяется для проверки уровней запуска и выявления пропусков кодов АЦП,
• сигнал с нулевым временным сдвигом используют для оценки межканального рассогласования,
• токовые уровни и прямоугольные сигналы до 100 мА предназначены для токовых пробников,
• композитный видеосигнал позволяет оценить работу синхросепаратора,
• импульсы высокого уровня используют при проверке защиты входного терминатора,
• вход AUX IN маршрутизирует внешний калибровочный сигнал к головке.

Предусмотрены измерение сопротивления и емкости, а также режимы короткой и разомкнутой цепи для проверки входных параметров. Их используют только в разрешенных режимах проверяемого прибора.

Автоматизация и метрологическое обеспечение

В ручном режиме оператор следует локальной методике; процедурный режим последовательно задает сигналы и переключает головки. IEEE-488/GPIB и MET/CAL позволяют запускать сценарии, сохранять результаты и вести учет средств измерений. Автоматизация не заменяет оценку методики и компетентность лаборатории. В протоколе фиксируют блок, головки, осциллограф, версию процедуры и условия среды. Прослеживаемость подтверждают цепочкой к эталонам; неопределенность оценивают по ISO/IEC 17025 с учетом источника, соединений, считывания, повторяемости и температуры. Процедура задает контрольные точки, допуски и порядок учета. Перед тестом проверяют соединения и выбирают безопасный уровень, затем выполняют измерения в предусмотренных диапазонах. При нестабильном показании проверяют запуск и контакт головки, после чего повторяют отсчет. В протоколе сохраняют исходные значения и выявленное отклонение.

Эксплуатация и безопасность

Перед работой проверяют кабели, заземление, совместимость головки и допустимость уровня. Высокое напряжение подают только на подходящий вход, переключая соединения при отключенном выходе. Последовательность измерения включает:

• идентификацию осциллографа и проверяемого канала,
• сверку заданной точки с пределами блока и головки,
• установку формы, частоты, амплитуды и нагрузки,
• размещение головки у входного разъема и проверку контакта,
• включение выхода после проверки безопасной конфигурации,
• запись показаний, условий среды и результата сравнения.

Калибровка блока и проверка головок поддерживают достоверность; при повреждении соединения испытание прекращают.

Таким образом, Fluke 9500B объединяет несколько типов калибровочных сигналов и автоматизированную коммутацию. Рабочие пределы зависят от блока, головок и методики; прослеживаемость и безопасное подключение обеспечивают воспроизводимость проверки. Компания «Олниса» поставляет промышленное оборудование, включая измерительные системы для инженерных и метрологических подразделений.
