Цифровой мультиметр Fluke 289C — контроль электрических параметров в сложных условиях эксплуатации

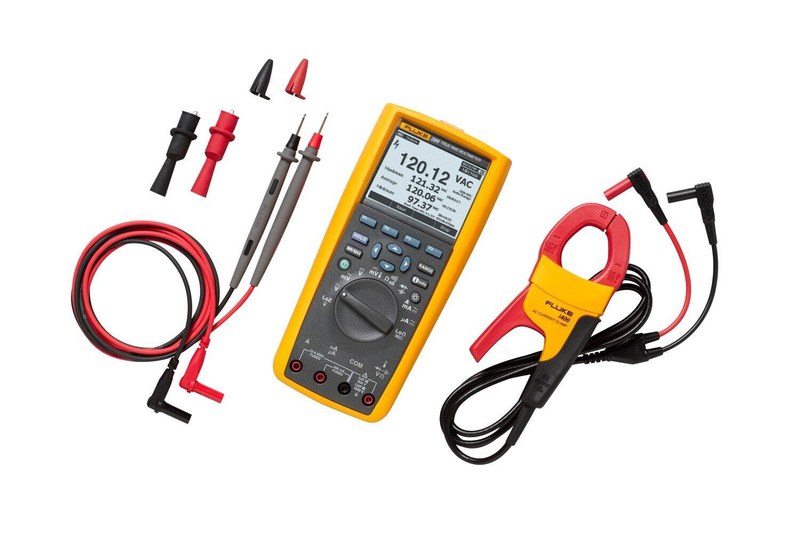

Fluke 289C — промышленный цифровой мультиметр с регистрацией измерений. Он предназначен для диагностики цепей и наблюдения за оборудованием, если неисправность возникает периодически или зависит от нагрузки. Прибор сохраняет показания с временными отметками и отображает сеанс графически, позволяя анализировать изменения без постоянного присутствия у установки. Прибор применяют в распределительных цепях, автоматике, приводах и электронных узлах.

Измеряемые параметры

Прибор измеряет постоянные и переменные напряжение и ток, сопротивление, частоту, ёмкость и температуру, проверяет цепь на непрерывность и диоды. Для импульсных сигналов предусмотрены скважность и длительность импульса. True RMS определяет действующее значение несинусоидальных сигналов, а AC+DC учитывает переменную и постоянную составляющие. Достоверность зависит от частоты, амплитуды и полосы измерения. Основные пределы и параметры прибора:

• напряжение — до 1000 В,
• ток — до 10 А, кратковременно до 20 А в течение 30 секунд,
• сопротивление — до 500 МОм; низкоомный диапазон — 50 Ом,
• ёмкость — до 100 мФ, частота — до 999,99 кГц,
• температура — от −200 до +1350 C с совместимым датчиком,
• дисплей — матричный, 50 000 отсчётов.

Предел диапазона не равен точности. Погрешность задаётся для конкретной функции и зависит от условий измерения. При сравнении результата с допуском учитывают характеристики прибора, установленные для выбранного режима.

Регистрация и анализ тренда

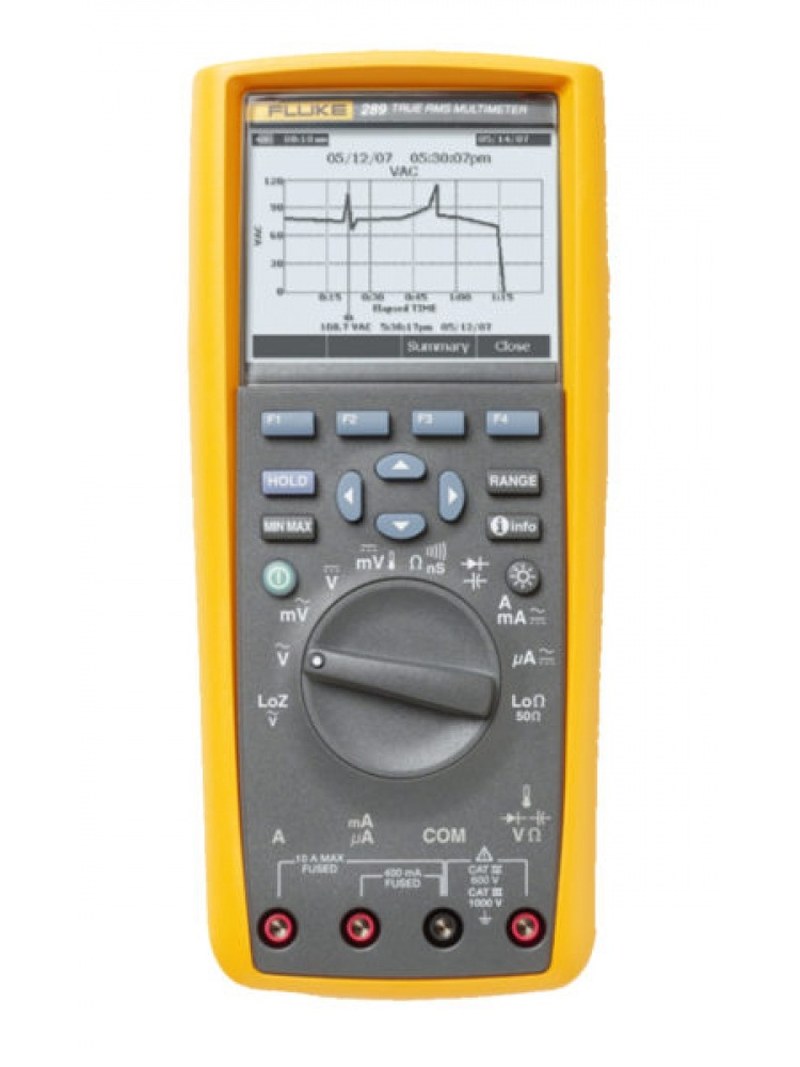

Регистрация сохраняет измеряемые значения или события за заданный период. Оператор задаёт интервал опроса и порог изменения; данные получают временные отметки. TrendCapture строит график на дисплее, помогая выявить дрейф, выбросы и периодические отклонения. Тренд можно увеличить до 14 раз для просмотра выбранного участка. Память хранит до 10 000 показаний или событий в зависимости от режима и позволяет сохранить несколько сеансов. Частый опрос быстрее расходует память, но помогает фиксировать короткие отклонения. Событие короче периода регистрации может быть пропущено, поэтому интервал соотносят с динамикой параметра. Увеличение графика не добавляет исходных измерений. Перед записью задают условия контроля:

• точку измерения и подключение щупов,
• функцию и диапазон,
• период опроса и длительность сеанса,
• порог события и состояние нагрузки.

Для сравнения сеансов сохраняют одинаковые подключения и нагрузку либо отмечают различия. Передача данных на компьютер выполняется через оптический изолированный интерфейс с USB-адаптером.

Специализированные режимы

Фильтр низких частот ослабляет составляющие выше 1 кГц и применяется при измерении выходов инверторов и приводов, где коммутационные помехи влияют на результат. При его включении диапазон задают вручную. Проверку наличия опасного напряжения проводят сначала без фильтра, который способен скрыть значимые составляющие. LoZ с пониженным входным сопротивлением помогает отличать наведённое напряжение от напряжения, поддерживаемого источником; режим нагружает цепь, поэтому оценивают его влияние на объект. Диапазон 50 Ом с разрешением 1 мОм и током около 10 мА предназначен для сравнения обмоток и контактов. Относительный режим позволяет учесть сопротивление щупов. Сопротивление и диоды проверяют на обесточенной цепи. Перед измерением ёмкости конденсатор безопасно разряжают; подключённые параллельно элементы могут исказить результат. Температуру измеряют совместимой термопарой с учетом её диапазона.

Подключение и безопасность

Дисплей показывает основное и дополнительные значения; подсветка облегчает считывание. Входные гнёзда разделены по функциям. Перед подключением проверяют положение переключателя, гнездо, предохранитель и изоляцию проводов. Ток измеряют последовательно с нагрузкой; подключать токовый вход параллельно источнику напряжения запрещено. После замера щуп возвращают в гнездо напряжения. Категорию CAT выбирают по месту подключения и ожидаемой энергии перенапряжений, а не только по номинальному напряжению. Допустимый уровень ограничен меньшим номиналом прибора или щупов. Перед работой осматривают корпус и изоляцию; работы под напряжением выполняют по процедурам объекта и в пределах квалификации оператора. Для измерения тока выбирают предел и проверяют предохранитель; диапазон до 20 А используют кратковременно. При работе с преобразователями учитывают переходные выбросы. Сопротивление, ёмкость и диоды измеряют только после отключения внешнего питания.

Метрологическая практика

На результат влияют диапазон, температура, форма сигнала, контакты и срок после калибровки. Точность для стандартных условий не переносится автоматически на любые режимы. Прибор включают в систему калибровки или поверки предприятия с установленной периодичностью. В протоколе фиксируют точку, функцию, диапазон, нагрузку, дату и прибор, а для регистрации — период опроса и длительность. Это позволяет повторить измерение и корректно сопоставить результат с допуском. Повторные проверки выполняют в сходных условиях; изменения схемы, подключения и нагрузки учитывают при интерпретации данных.

Таким образом, Fluke 289C совмещает измерения электрических величин с регистрацией, временной привязкой и графическим анализом. True RMS, фильтр низких частот, LoZ и низкоомный диапазон полезны при диагностике приводов, нелинейных нагрузок, наведённых напряжений и контактов. Регистрация помогает выявлять отклонения, не совпадающие с моментом краткой проверки. Компания «Олниса» осуществляет поставку промышленного оборудования, включая измерительные приборы для технических и производственных задач.
