Цифровой мультиметр Fluke 179 — надежное решение для точных электротехнических измерений
Fluke 179 — переносной цифровой мультиметр серии 170 для наладки, обслуживания и диагностики электрических цепей. Он измеряет напряжение, ток, сопротивление, ёмкость, частоту и температуру. Технология True RMS обеспечивает определение действующего значения переменных сигналов, в том числе несинусоидальной формы. Прибор применим в системах промышленной автоматики, распределения электроэнергии и электропривода.
Технические характеристики
Основные измерительные параметры Fluke 179 представлены следующими значениями:
- постоянное напряжение — до 1000 В,
- базовая погрешность ±(0,09 % показания + 2 единицы младшего разряда),
- переменное напряжение — до 1000 В,
- базовая погрешность ±(1,0 % + 3 единицы младшего разряда),
- постоянный ток — до 10 А,
- базовая погрешность ±(1,0 % + 3 единицы младшего разряда),
- переменный ток — до 10 А,
- базовая погрешность ±(1,5 % + 3 единицы младшего разряда),
- электрическое сопротивление — до 50 МОм с минимальным разрешением 0,1 Ом,
- электрическая ёмкость — до 10 000 мкФ с разрешением до 1 нФ,
- частота — до 100 кГц с разрешением до 0,01 Гц,
- температура — от −40 до +400 C с разрешением 0,1 C,
- разрядность индикации — 6000 отсчётов,
- предусмотрена аналоговая сегментная шкала.
Погрешности указаны для нормированных условий и соответствующих диапазонов. Число единиц младшего разряда обозначает добавку, зависящую от разрешения выбранного предела. Для переменного напряжения точность ±(1,0 % + 3) относится к диапазону 45–500 Гц; на более высоких частотах действуют другие допуски.
Принцип действия и функциональные режимы
В режиме измерения напряжения входной тракт масштабирует сигнал, а для тока предусмотрено отдельное подключение. После аналого-цифрового преобразования результат выводится на дисплей. True RMS определяет действующее значение переменной составляющей, обеспечивая корректную оценку несинусоидальных сигналов в пределах допустимой полосы частот и коэффициента амплитуды. Режимы, необходимые для инженерной диагностики, включают:
- автоматический выбор диапазона для ускоренного обследования цепи,
- ручной выбор диапазона для фиксации предела и сопоставимых измерений,
- Display Hold для удержания текущего показания,
- Auto Hold для автоматической фиксации устойчивого результата,
- Min/Max/Average для регистрации минимального, максимального и среднего уровней,
- прозвонку соединений со звуковой сигнализацией целостности цепи,
- проверку диодов по падению напряжения на переходе,
- сглаживание индикации при колебаниях измеряемой величины.
Регистрация экстремумов помогает выявлять колебания питания. Для анализа кратковременных выбросов и формы импульсов требуется осциллограф: мультиметр не отображает временную структуру сигнала и спектр гармоник.
Особенности конструкции

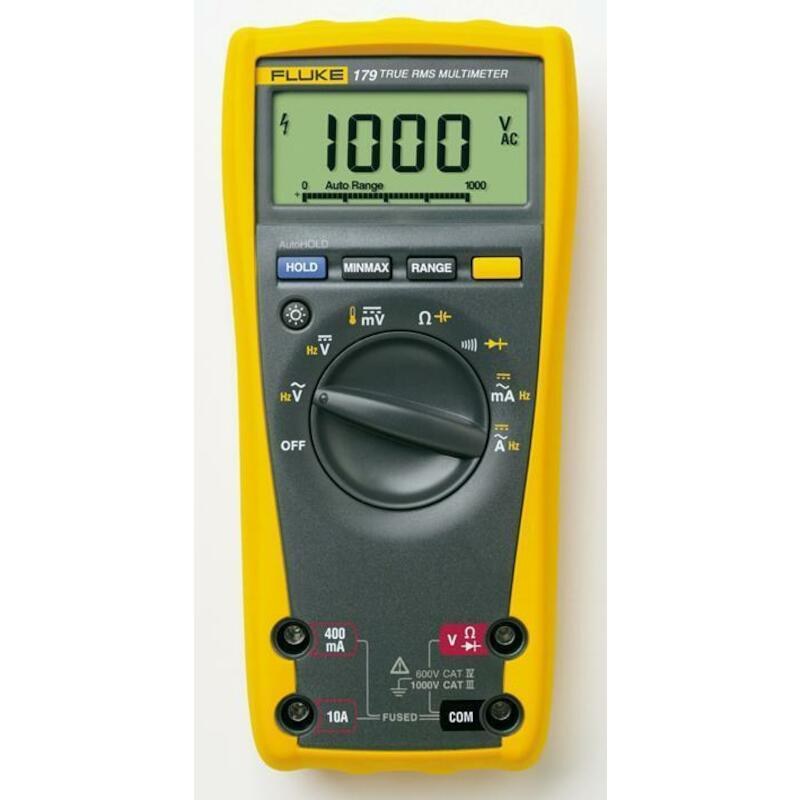

Корпус снабжён защитным кожухом. Поворотный переключатель выбирает измерительную функцию, клавиши активируют дополнительные режимы. Дисплей с подсветкой облегчает чтение в шкафах, аналоговая шкала отражает динамику величины, в том числе при проверке приводов. Габариты Fluke 179 составляют 185 × 90 × 43 мм, масса — 420 г. К конструктивным особенностям относятся:
- раздельные гнёзда для измерения напряжения, сопротивления и тока,
- встроенная защита измерительных входов в пределах установленных категорий,
- звуковая индикация при проверке непрерывности проводников,
- питание от батареи 9 В с типовым ресурсом около 200 часов без подсветки,
- замена элемента питания без разборки основного корпуса,
- возможность калибровки через органы управления на передней панели.

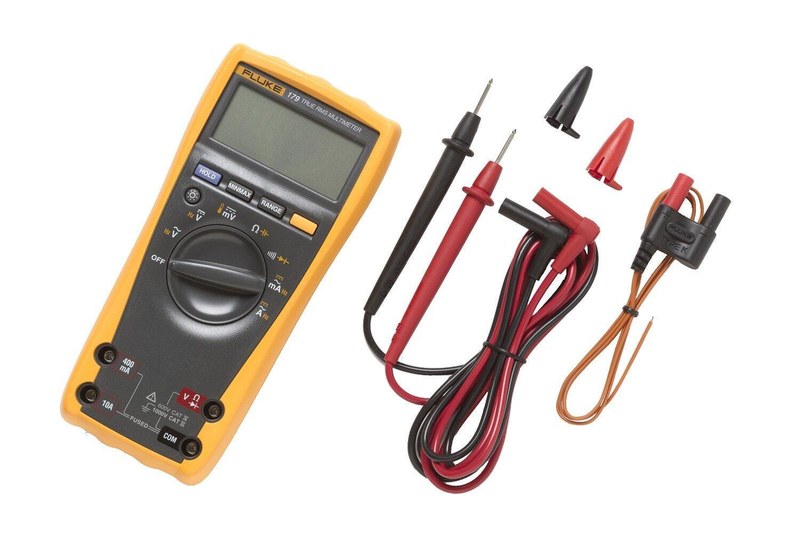

Температура измеряется внешней термопарой; достоверность зависит от теплового контакта и характеристик зонда. В базовую комплектацию входят датчик 80BK, измерительные провода и батарея. Температурный предел прибора не следует отождествлять с рабочим диапазоном конкретной термопары.
Электробезопасность и эксплуатационные ограничения
По EN 61010-1 Fluke 179 соответствует категориям CAT III 1000 В и CAT IV 600 В. CAT III относится к стационарным распределительным цепям, CAT IV — к вводным участкам электроснабжения. Категория определяет стойкость к переходным перенапряжениям и должна соответствовать условиям измерения вместе с характеристиками щупов. При организации измерений следует соблюдать следующие условия:
- проверять целостность изоляции щупов и соответствие их категории месту работы,
- выбирать токовые гнёзда только для последовательного включения в цепь,
- отключать питание перед измерением сопротивления, ёмкости и проверкой диодов,
- разряжать конденсаторы до безопасного уровня перед подключением щупов,
- соблюдать рабочую температуру окружающей среды от −10 до +50 C,
- исключать образование конденсата на приборе и измерительных контактах.
Перед проверкой отсутствия напряжения и после неё работоспособность прибора подтверждают на известном источнике. Диапазон 10 А нельзя использовать для произвольных пусковых токов: следует учитывать пределы входа и длительность нагрузки.
Области применения
Практические задачи использования Fluke 179 охватывают:
- проверку питающих линий и выходных цепей низковольтных распределительных шкафов,
- измерение электрических параметров двигателей и элементов управления,
- диагностику обрывов и повышенного сопротивления контактных соединений,
- оценку состояния конденсаторов по их измеренной ёмкости,
- контроль частоты управляющих сигналов в пределах характеристик прибора,
- измерение температуры узлов электротехнического оборудования термопарой.
Результаты сопоставляют с допусками оборудования с учётом нагрузки и схемы подключения; отдельное показание не заменяет комплексной проверки узла.
Таким образом, Fluke 179 предназначен для диагностики напряжения, тока и параметров компонентов с измерением True RMS, фиксацией экстремумов и контролем температуры. Корректность результатов определяется соблюдением установленных диапазонов и правил электробезопасности. Купить Fluke 179 можно в компании «Олниса», осуществляющей поставку промышленного оборудования.
