Блок питания ExeGate F500AS — стабильность напряжения и надежность эксплуатации

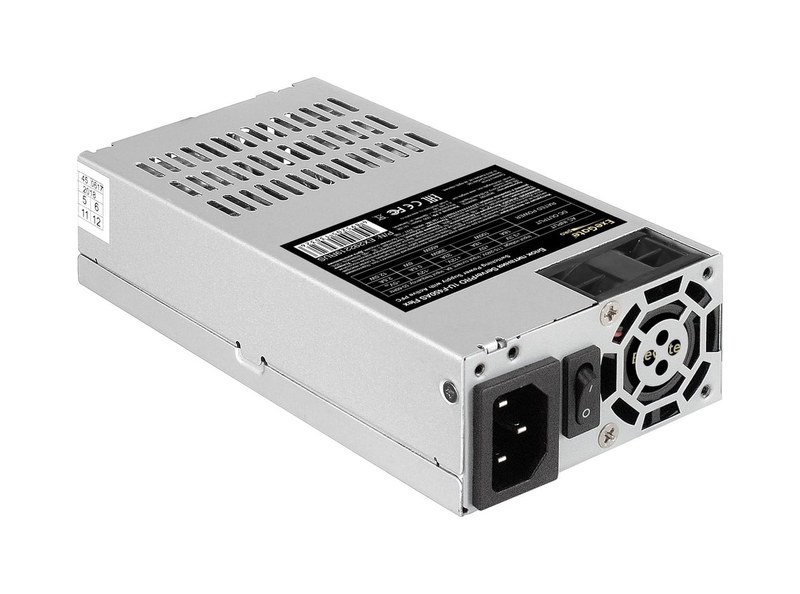

ExeGate F500AS — импульсный источник питания мощностью 500 Вт форм-фактора Flex ATX. Он преобразует переменное напряжение сети в постоянные напряжения для материнской платы, процессора, накопителей и периферии. Компактное исполнение рассчитано на применение в малогабаритных промышленных компьютерах и совместимых серверных шасси. При интеграции учитывают распределение токов по линиям, посадочные размеры, вентиляцию и схему кабельных соединений.
Технические характеристики
Технические показатели EX292235 включают в себя:
- максимальная выходная мощность — 500 Вт,
- форм-фактор — Flex ATX,
- габариты корпуса — 80 × 40 × 150 мм,
- диапазон входного напряжения — 115–253 В переменного тока,
- частота питающей сети — 47–63 Гц,
- максимальный входной ток — 8 А,
- коррекция коэффициента мощности — активная, APFC,
- максимальный КПД — 82 %, категория 80 PLUS,
- средняя наработка на отказ — 50 000 часов,
- рабочая температура окружающей среды — 0–40 C,
- масса без упаковки — 0,65 кг.
Предельные токи отдельных выходов нельзя складывать как независимые нагрузки: суммарная мощность ограничена 500 Вт, а совместно нагруженные линии имеют дополнительные пределы. Электрический баланс составляют с учетом установившихся и пиковых режимов потребления.
Конструкция и принцип преобразования энергии
ExeGate F500AS построен по импульсной топологии Dual Forward. Входные цепи фильтруют и выпрямляют сетевое напряжение, активный корректор APFC воздействует на форму потребляемого тока. Силовые ключи создают высокочастотные импульсы для трансформатора. На вторичной стороне напряжения выпрямляются, фильтруются и стабилизируются посредством обратной связи. Этапы преобразования энергии:
- входной фильтр — ослабление проводимых электромагнитных помех,
- сетевой выпрямитель — формирование напряжения постоянного тока,
- узел APFC — повышение коэффициента мощности на входе,
- силовой преобразователь — высокочастотная передача энергии,
- вторичные выпрямители и фильтры — получение требуемых выходных уровней,
- цепи обратной связи — поддержание напряжений при изменении нагрузки.
Силовой трансформатор обеспечивает гальваническую развязку сетевой и низковольтной сторон. Качество стабилизации зависит от условий нагрузки и обратной связи. Поэтому электрическую совместимость проверяют по каждому выходу и допустимым сочетаниям токов.
Выходные линии и интерфейсы подключения
Выходные линии имеют следующие пределы:
- линия +12 В — ток до 40 А и мощность до 480 Вт,
- линия +3,3 В — ток до 22 А,
- линия +5 В — ток до 21 А,
- суммарная мощность +3,3 В и +5 В — до 145 Вт,
- дежурная линия +5VSB — 2,5 А, до 12,5 Вт,
- отрицательная линия −12 В — 0,3 А, до 3,6 Вт.
Канал +12 В обеспечивает основную мощность для процессорных преобразователей и части периферии. Выходы +3,3 В и +5 В питают низковольтную логику и накопители. Линия +5VSB поддерживает дежурные цепи при подключенной сети и отключенных основных выходах. Для соединения с компонентами предусмотрены следующие разъемы:
- основной ATX 24 pin — один,
- процессорный CPU 4+4 pin — один,
- дополнительный PCI-E 6+2 pin — один,
- питание устройств SATA — три,
- периферийные Molex 4 pin — два.
Разъем не определяет допустимую мощность подключенного устройства. В проекте учитывают токи контактов, распределение нагрузок по жгутам и распиновку платы. Применение переходников не увеличивает мощность источника и может создать дополнительное контактное сопротивление.
Охлаждение и компоновка

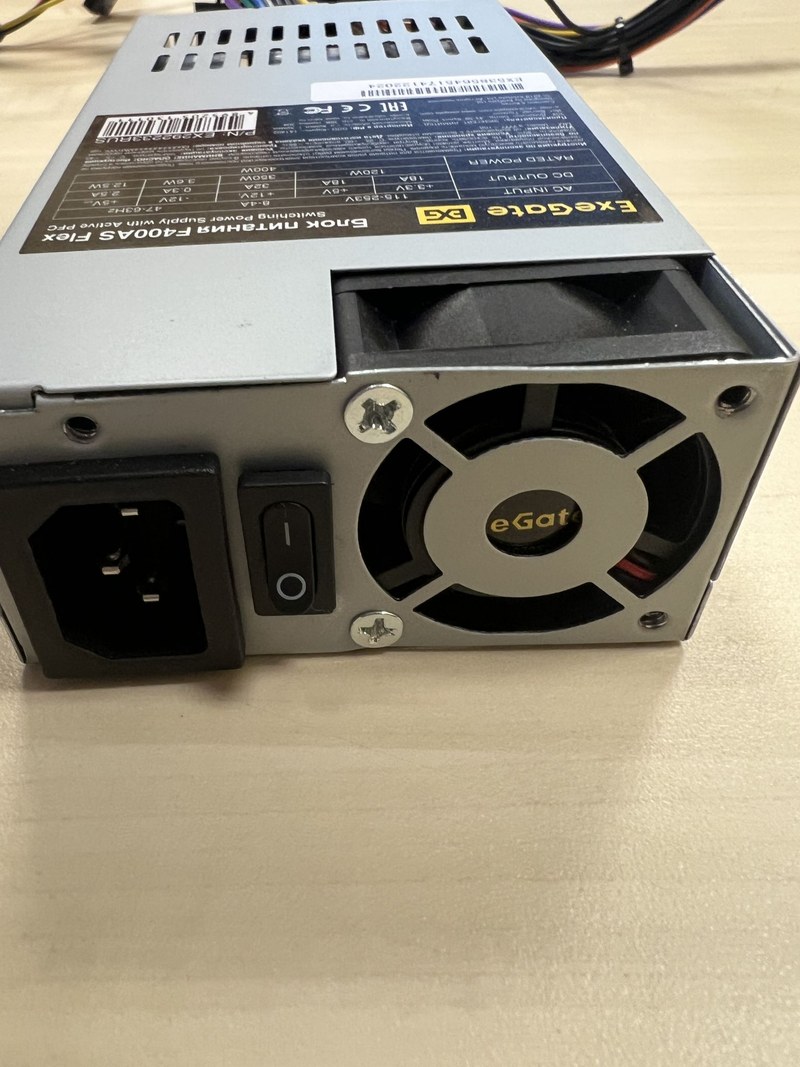

Потери в ключах, магнитных компонентах и выпрямителях отводятся воздушным потоком. Применен вентилятор 40 мм с гидравлическим подшипником и регулированием скорости по температурному датчику. Указанный уровень шума составляет 46 дБА. Перекрытие вентиляционных отверстий ухудшает охлаждение и повышает температуру силовых элементов. При установке проверяют точки крепления, положение кабелей, радиусы их изгиба и направление воздушного потока. Совпадение форм-фактора не гарантирует механическую совместимость с шасси: размещение может ограничиваться корзинами накопителей и платами расширения. В закрытом шкафу важна температура воздуха на входе вентилятора.
Защитные функции и условия эксплуатации
Аварийные режимы контролируют следующие средства защиты:
- SCP — реагирование на короткое замыкание выходной цепи,
- OVP — защита при превышении допустимого выходного напряжения,
- UVP — контроль падения напряжения ниже установленного порога,
- OCP — ограничение перегрузки по току,
- OPP/OLP — реагирование на превышение допустимой мощности,
- OTP — защита при перегреве внутренних компонентов,
- SIP — защита от импульсных сетевых воздействий.
Защиты дополняют, но не заменяют аппараты защиты питающей сети. Монтаж выполняется после отключения напряжения; вскрытие корпуса в штатных условиях не предусмотрено. Допустимая температура окружающего воздуха составляет 0–40 C, влажность — 20–90 % без конденсации. MTBF отражает статистическую надежность группы изделий, а не гарантированный ресурс конкретного экземпляра.
Области применения
К типичным областям применения относятся:
- промышленные компьютеры с компактными системными платами,
- маловысотные серверные и сетевые платформы при совместимом креплении,
- встраиваемые вычислительные комплексы с несколькими накопителями,
- специализированные терминалы обработки и регистрации данных.
Для расчета нагрузки обычно учитывают пусковые токи накопителей, пики потребления процессора и резерв по мощности. Окончательную совместимость определяют электрические, температурные и механические ограничения; прямая замена полноразмерного ATX-источника без проверки невозможна.
Таким образом, ExeGate F500AS сочетает форм-фактор Flex ATX, мощность 500 Вт, активную коррекцию коэффициента мощности и защиту от основных аварийных режимов. Его эксплуатационные возможности зависят от корректного распределения нагрузки, вентиляции и монтажной совместимости. Компания «Олниса» осуществляет поставку промышленного оборудования, включая блоки питания ExeGate F500AS для вычислительной инфраструктуры.
