Источник бесперебойного питания ExeGate EX296002RUS серии FineSine
Источник бесперебойного питания ExeGate EX296002RUS серии FineSine резервирует электроснабжение нагрузок, чувствительных к форме напряжения. Модель SX-2500.LCD.AVR.2SH построена по линейно-интерактивной схеме с автоматическим регулятором AVR, инвертором и зарядным устройством внешних аккумуляторов. При отклонениях напряжения питание корректируется без разряда батарей, при исчезновении сети нагрузка переключается на инвертор.
Технические характеристики
Основные параметры EX296002RUS представлены следующими значениями:
- тип архитектуры — линейно-интерактивный ИБП с автоматической стабилизацией AVR,
- полная выходная мощность — 2500 В·А,
- допустимая активная мощность нагрузки — 1800 Вт,
- номинальное входное напряжение — 220 В,
- рабочий диапазон входного напряжения — 140–275 В,
- допустимая частота входной сети — 45–65 Гц,
- напряжение при работе от батарей — 220 В ± 3 %,
- частота в автономном режиме — 50/60 Гц ± 0,5 Гц,
- форма выходного напряжения — чистая синусоида,
- время перехода на аккумулятор — не более 4 мс,
- коэффициент полезного действия в сетевом режиме — более 95 %,
- номинальное напряжение внешнего аккумуляторного блока — 24 В.
Ограничения в В·А и ваттах действуют одновременно: номинал 2500 В·А не допускает непрерывного потребления 2500 Вт. Для электродвигателей дополнительно проверяют пусковой ток.
Принцип работы и стабилизация
При наличии сети автоматика контролирует напряжение и управляет AVR. В диапазоне 198–242 В коррекция не выполняется; при отклонении регулятор повышает или понижает напряжение без переключения на батареи. Алгоритм электропитания включает последовательно реализуемые состояния:
- контроль пригодности сетевого напряжения и его частоты,
- питание нагрузки от сети с коррекцией отклонений посредством AVR,
- обнаружение пропадания сети или нарушения установленных порогов,
- переключение на инвертор с использованием накопленной энергии,
- восстановление сетевого питания и переход к заряду аккумуляторов.
В автономном режиме инвертор формирует чистую синусоиду, необходимую для корректной работы трансформаторных источников, насосов и чувствительной автоматики. Линейно-интерактивная схема, в отличие от онлайн-ИБП, имеет ненулевое время переключения; его сопоставляют с допустимой паузой питания потребителя.
Аккумуляторная система и автономность

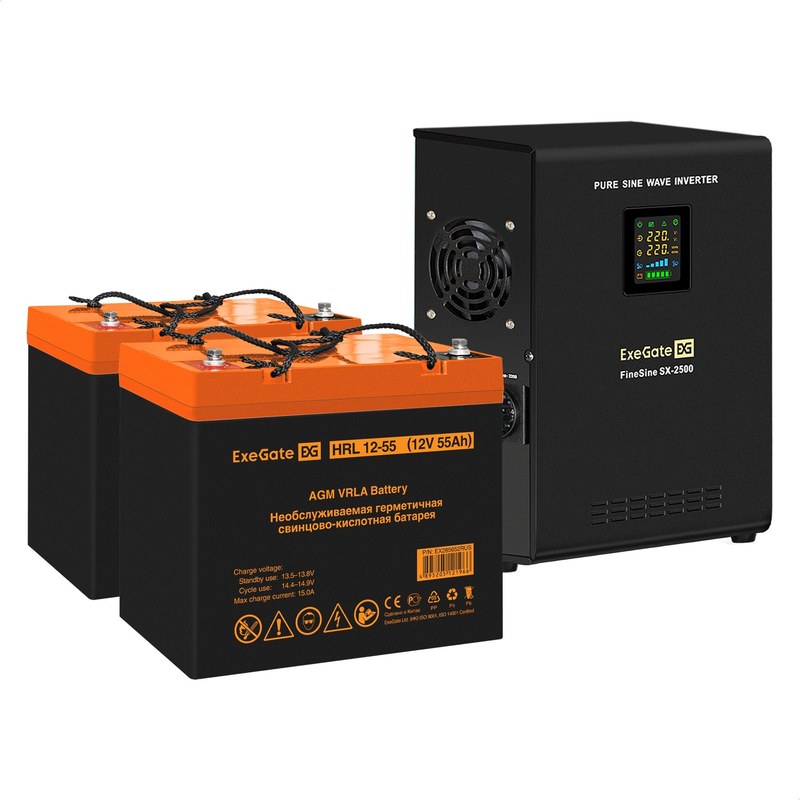

Внешние герметичные свинцово-кислотные батареи приобретаются отдельно. Для шины 24 В две батареи по 12 В соединяют последовательно. Допускается емкость 26–250 А·ч; ток заряда 10 или 20 А устанавливают с учетом параметров аккумуляторов. Батареи в последовательной цепи должны иметь одинаковую номинальную емкость и состояние заряда. Сочетание аккумуляторов разного возраста вызывает неравномерный разряд, поэтому перед вводом в работу контролируют напряжение каждой батареи и надежность соединений. При расчете резервного времени учитывают следующие составляющие:
- суммарную энергоемкость аккумуляторов в ватт-часах,
- фактический ток разряда и зависящую от него доступную емкость,
- потери в инверторе и соединительных проводниках,
- минимальное допустимое напряжение разряда,
- температуру аккумуляторов и снижение емкости по мере старения.
Номинальная энергия сборки равна произведению 24 В на емкость в А·ч. Деление этого значения на мощность нагрузки дает лишь верхнюю оценку автономности: при больших токах доступная емкость свинцовых батарей снижается. Для расчета используют разрядные характеристики аккумуляторов и учитывают потери инвертора. Глубокий разряд ограничивается встроенной защитой.
Конструкция и коммутация
Стальной корпус рассчитан на настенное либо универсальное размещение. В силовой части применен тороидальный трансформатор; цветной LCD-дисплей отображает рабочее состояние и параметры питания. Вынесенный аккумуляторный блок не занимает пространство внутри ИБП. Монтажные и присоединительные особенности исполнения:

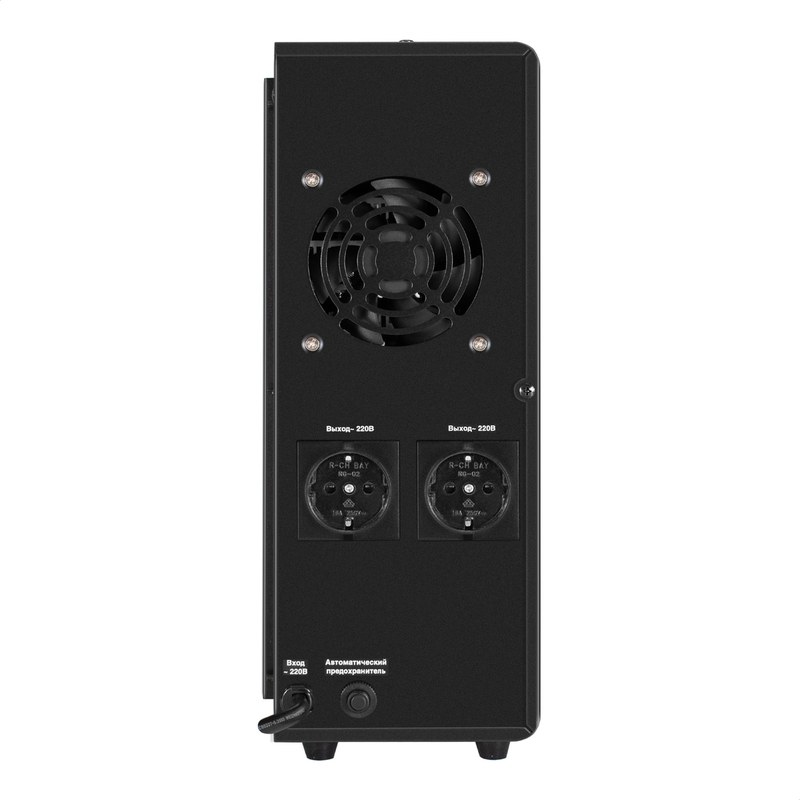

- два выходных гнезда Schuko для подключения защищаемых потребителей,
- несъемный входной кабель длиной 0,75 м с заземляющей евровилкой,
- батарейный соединительный кабель длиной 0,7 м,
- межбатарейная перемычка длиной 0,3 м и сечением 16,5 мм2,
- аккумуляторные присоединения под клеммы M8,
- масса устройства без внешних батарей — 12,6 кг.
При установке обеспечивают вентиляцию и доступ к клеммам. Батарейные кабели защищают от перетирания, а цепь постоянного тока — от короткого замыкания. Защитное заземление обязательно; подключение аккумуляторов выполняют при отключенном питании. Для отопительных систем проверяют совместимость с фазозависимой автоматикой, соединение нейтрали и защитное заземление. Для насосов определяют пусковой ток, для контроллеров — допустимый провал питания до 4 мс. Нагрузки с требованием нулевого времени переключениянуждаются в иной схеме резервирования.
Таким образом, ExeGate EX296002RUS предназначен для синусоидального резервирования электропитания при работе с внешней батарейной системой 24 В. Корректное использование зависит от расчета нагрузки, автономности и соблюдения условий установки. Компания «Олниса» осуществляет поставку промышленного оборудования, включая источники бесперебойного питания.
