Клапан ESBE DN20 3/4 — точность регулирования и надежность эксплуатации
Клапан ESBE DN20 3/4′′ смешивает и распределяет теплоноситель в системах отопления и охлаждения. DN20 обозначает номинальный проход, 3/4′′ — размер трубной резьбы, но не диаметр канала. Одинаковые присоединения встречаются в разных сериях, поэтому параметры зависят от артикула.
Технические характеристики
Исполнения ESBE VRG131 DN20 различаются пропускной способностью. Основные параметры следующие:
- условный проход — DN20,
- присоединение — три патрубка с резьбой Rp 3/4′′,
- коэффициент Kvs — 2,5; 4 либо 6,3 м3/ч,
- артикулы соответственно — 11600700, 11600800, 11600900,
- номинальное давление — PN10,
- рабочее давление — до 1 МПа,
- перепад давления при смешении — до 100 кПа,
- перепад давления при разделении — до 200 кПа,
- температура среды при длительной работе — до +110 C,
- кратковременная предельная температура — +130 C,
- минимальная температура среды — −10 C,
- масса — около 0,43 кг.
Эти показатели нельзя переносить на другие серии ESBE. Значение Kvs определяет расход воды через полностью открытый расчётный путь при перепаде давления 1 бар. Для серии VRG130 внутренняя утечка при смешении составляет менее 0,05 % расхода, а при разделении — менее 0,02 %. Такие значения не означают полной герметичности перекрытого клапаном канала.
Конструкция и материалы

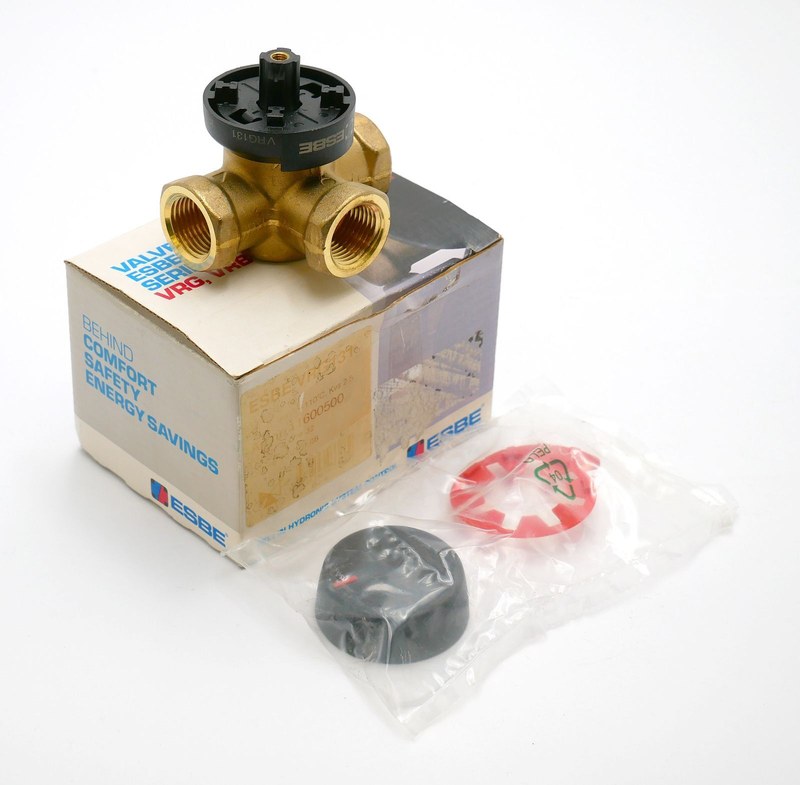

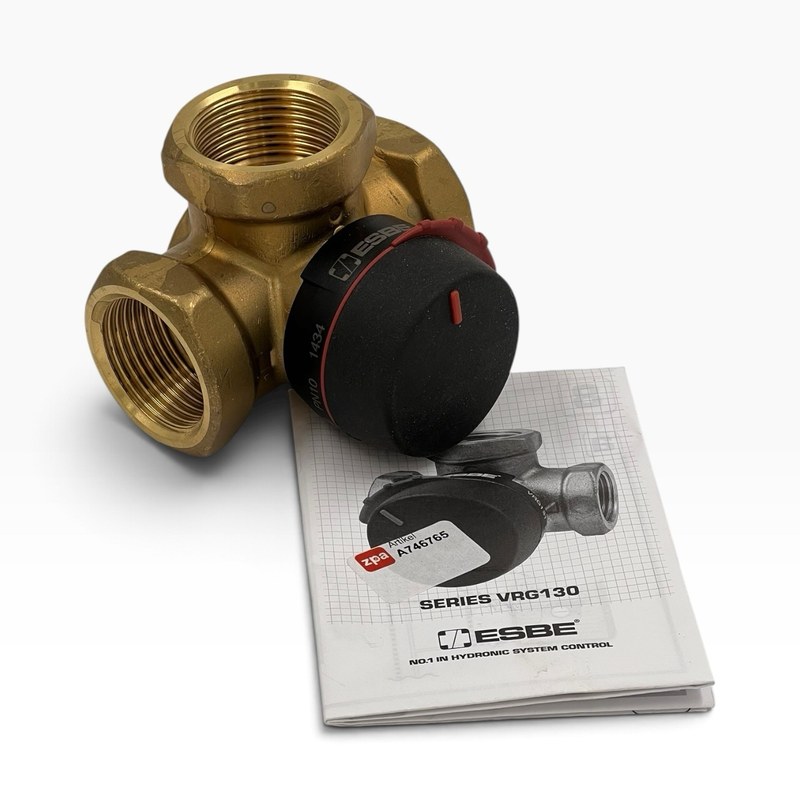

Корпус изготовлен из латуни, стойкой к обесцинкованию, а поворотный распределительный элемент — из износостойкой латуни. Вал и втулка выполнены из композиционного материала PPS, уплотнительные кольца — из EPDM. Материалы обеспечивают стойкость узлов к рабочей среде. В конструкции предусмотрены следующие элементы:
- корпус с тремя гидравлическими каналами,
- поворотный затвор с изменяемым проходным сечением,
- шпиндель для передачи крутящего момента,
- уплотнения вращающегося соединения,
- посадочное место для механизма управления.
Рукоятку можно заменить совместимым приводом. Плоская сторона шпинделя указывает положение затвора. Резьба Rp выполнена по стандарту EN 10226-1; её нельзя отождествлять с наружной цилиндрической резьбой G того же обозначенного размера.
Принцип действия и гидравлический расчёт
В режиме смешения два потока поступают в разные входные каналы, а смешанный теплоноситель отводится через общий патрубок. Поворот затвора увеличивает сечение одного входа при одновременном уменьшении другого. Температуру смеси рассчитывают по тепловому балансу входных потоков. В режиме разделения общий входной поток распределяется между двумя выходами. Порты соединяют по монтажной схеме. Клапан предназначен для регулирования потоков и не заменяет предохранительную либо гарантированно герметичную запорную арматуру. При расчёте регулирующего узла учитывают:
- требуемый расход воды в контуре,
- коэффициент Kvs конкретного артикула,
- перепад давления между присоединительными каналами,
- гидравлические сопротивления смежных ветвей,
- характеристику циркуляционного насоса.
Для воды используется приближение Q = Kv × √p, где Q задан в м3/ч, p — в барах. Например, при Kv = 4 м3/ч и p = 0,1 бар расход составляет приблизительно 1,26 м3/ч. При промежуточном открытии коэффициент Kv изменяется. Избыточный Kvs ухудшает управляемость контура, недостаточный увеличивает потери напора.
Управление и автоматизация
Положение затвора изменяют вручную либо электрическим поворотным приводом. Для клапанов VRG130 размерного диапазона DN15–32 момент вращения при номинальном давлении составляет менее 3 Н·м. Совместимость привода зависит от крепления, момента и интерфейса управления. При автоматизации проверяют следующие условия:
- напряжение питания и тип командного сигнала,
- время перемещения затвора между крайними положениями,
- совместимость посадочного узла и адаптера,
- место установки температурного датчика,
- настройку алгоритма регулирования и ограничений.
Контроллер сравнивает измеренную температуру с заданной и корректирует угол поворота. Точность зависит от тепловой инерции, расхода и сопротивления ветвей. Неправильное размещение датчика приводит к запаздыванию обратной связи.
Монтаж и эксплуатация
До монтажа очищают внутреннюю поверхность трубопровода, проверяют направление потоков и соответствие резьбовых деталей. Корпус не должен испытывать изгибающих усилий от несоосных труб. Необходим доступ к шпинделю и приводу. Уплотнение резьбы выполняют способом, соответствующим типу ответного соединения. После заполнения контура проводят проверки:
- отсутствие наружных протечек при испытании,
- соответствие портов гидравлической схеме,
- плавное перемещение поворотного элемента,
- фактический расход при рабочем режиме насоса,
- реакцию температуры подачи на изменение положения затвора.
Твёрдые частицы не должны попадать в рабочие зазоры. Качество отопительной воды должно соответствовать требованиям системы. Серия VRG130 допускает водно-гликолевые смеси с долей гликоля до 50 % и водно-этанольные смеси с долей этанола до 28 %. Повышенная вязкость незамерзающей жидкости увеличивает сопротивление контура и учитывается при расчёте насоса.
Области применения
Регулирующие клапаны DN20 используют в малых и средних циркуляционных узлах, где требуется изменять пропорцию смешиваемых потоков или распределять расход. Типовые области установки следующие:
- смесительные группы водяных тёплых полов,
- радиаторные контуры с регулированием температуры подачи,
- схемы согласования высоко- и низкотемпературных ветвей,
- узлы распределения потока между теплообменными участками,
- контуры водяного охлаждения с регулируемой температурой.
- Работа зависит от Kvs, схемы и характеристик насоса.
Таким образом, трёхходовой клапан ESBE VRG131 DN20 с резьбой Rp 3/4′′ предназначен для управляемого смешения или разделения потоков теплоносителя. При его эксплуатации учитывают Kvs, предельные перепады давления, состав рабочей среды и характеристики привода. Компания «Олниса» осуществляет поставку промышленного оборудования, включая клапаны ESBE для отопительных и охлаждающих систем.
