Калибратор токовой петли Fluke 771 — надежный инструмент для промышленной автоматизации
Калибратор Fluke 771 — переносной прибор для диагностики аналоговых токовых сигналов в системах промышленной автоматизации. Он измеряет постоянный ток в цепи 4–20 мА бесконтактно, без размыкания проводника и остановки технологического контура. Прибор применяют для проверки сигнала преобразователей и исполнительных устройств, поиска отклонений и сопоставления показаний с данными системы управления. Fluke 771 является миллиамперными клещами: он измеряет действующий ток, но не формирует и не имитирует его.
Место в измерительном контуре
Токовая петля 4–20 мА передаёт измерительную информацию на расстояние. Обычно 4 мА и 20 мА соответствуют нижнему и верхнему пределам настроенного диапазона, а промежуточный ток кодирует величину давления, температуры, расхода или уровня. Fluke 771 воспринимает магнитное поле отдельной жилы и показывает оценку постоянного тока, не включая измерительный шунт последовательно в цепь. Типовые задачи прибора:
- контроль сигнала преобразователя без разрыва петли,
- поиск обрыва, ошибки подключения или отказа канала,
- сравнение тока на разных участках линии.
Измерительные характеристики
771 измеряет постоянный ток в диапазоне до 99,9 мА, что охватывает типовые сигналы 4–20 мА и позволяет фиксировать более высокие токи в пределах спецификации. Измерение выполняется клещевым датчиком, поэтому прибор не включается последовательно в цепь и не вносит в неё сопротивление измерительного шунта. Основные параметры измерительного канала следующие:
- диапазон ±20,99 мА с разрешением 0,01 мА,
- диапазон ±21,0...±99,9 мА с разрешением 0,1 мА,
- погрешность на диапазоне ±20,99 мА — 0,2 % показания плюс 5 единиц младшего разряда,
- погрешность на диапазоне до ±99,9 мА — 1 % показания плюс 5 единиц младшего разряда,
- максимальное отображаемое значение тока — ±99,9 мА,
- питание от двух щелочных элементов AA напряжением 1,5 В.
Принцип работы и методика захвата
Челюсти датчика охватывают один из проводников петли. Ток создаёт магнитное поле, которое воспринимает измерительный преобразователь внутри клещевого узла. Электронная схема усиливает сигнал, компенсирует нулевое смещение и выводит вычисленное значение на дисплей. При таком методе проводник остаётся электрически целым; подключение щупов к клеммам цепи для измерения не требуется. Это ускоряет проверку действующего контура, однако требует правильного позиционирования датчика и исключения влияния соседних токоведущих жил. Перед измерением определяют проводник нужной петли, раскрывают губки и охватывают одну жилу, после чего полностью смыкают челюсти. Захват прямого и обратного проводников одновременно приводит к взаимной компенсации магнитных полей и показанию, близкому к нулю. Для устойчивого результата необходимо:
- исключить попадание соседних токоведущих жил в захват,
- расположить проводник в рабочей зоне губок и сомкнуть их,
- обнулить прибор до измерения при отсутствии тока,
- повторить захват при нестабильных или неповторяемых показаниях.
Конструкция и эксплуатация

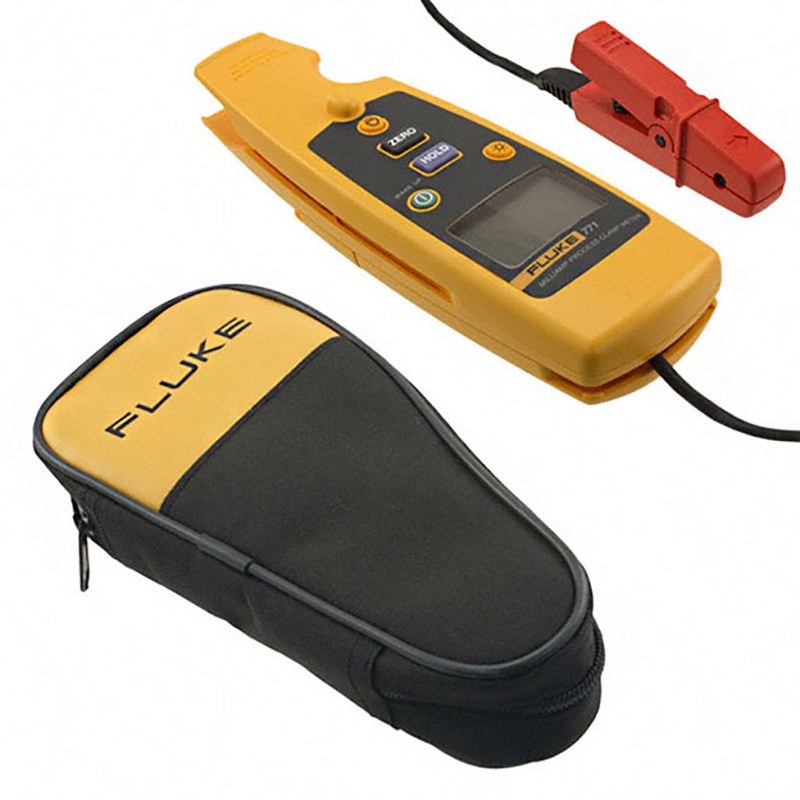

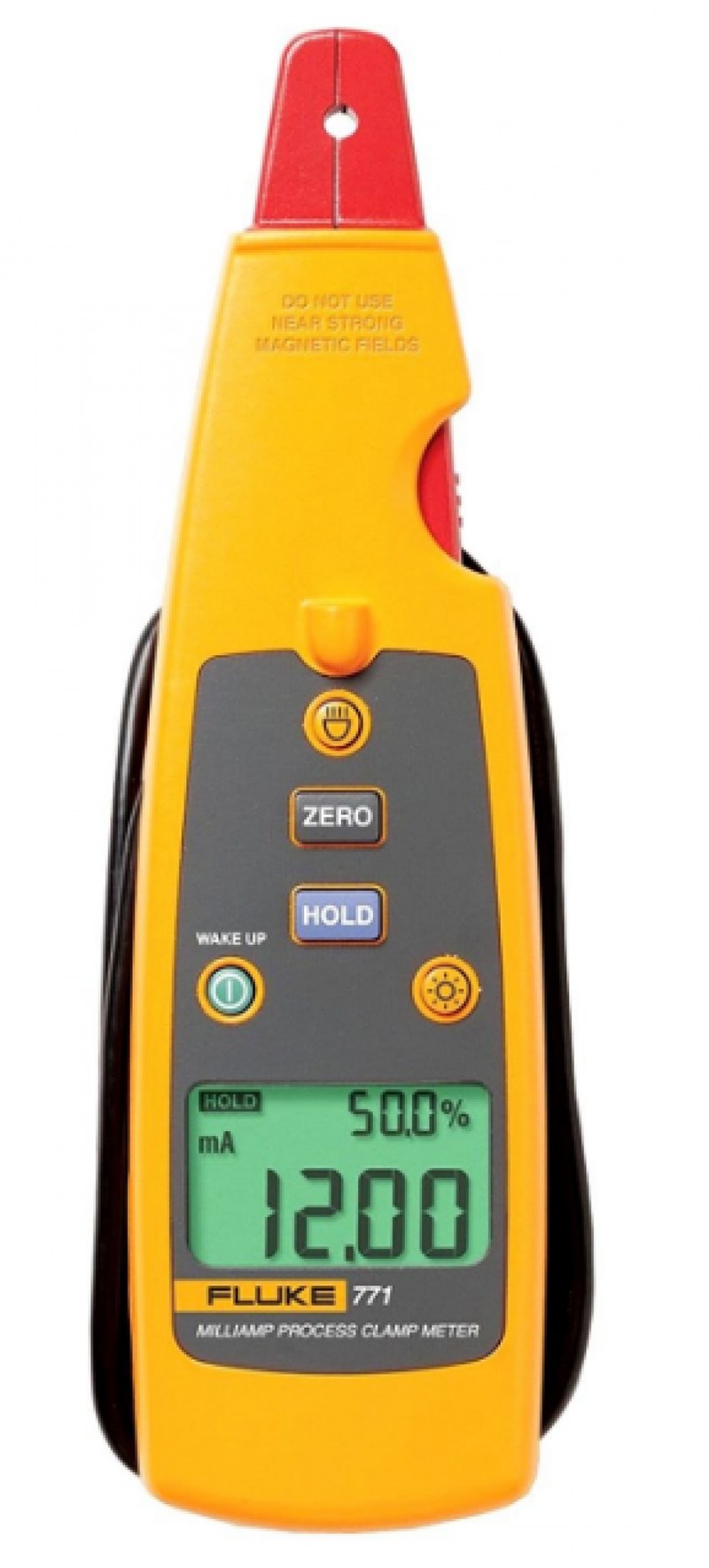

Корпус прибора объединяет цифровой дисплей, органы управления и клещевой датчик. Датчик Fluke 771 соединён с основным блоком кабелем, что позволяет подвести захват к жиле в тесном клеммном отсеке, сохранив экран в поле зрения. Клещи рассчитаны на сигнальные проводники небольшого сечения; перед работой проверяют возможность свободно закрыть губки без перекоса. Питание обеспечивают два щелочных элемента AA на 1,5 В. До серии измерений оценивают заряд батарей, состояние корпуса, кабеля и шарнира; загрязнение и механические повреждения могут ухудшить повторяемость. Прибор защищают от ударов, влаги и токопроводящей пыли. Клещевое измерение сохраняет электрическую целостность петли, но не устанавливает причину неисправности. При отклонении сигнала дополнительно проверяют питание, полярность и соединения, входной канал контроллера, а также настройки диапазона преобразователя. При нестабильном отсчёте учитывают близость силовых кабелей и источников магнитных помех.
Практическое применение
При расхождении показаний измеряют ток в нескольких точках линии — у передатчика, на промежуточной клемме и у входа контроллера. Сравнение помогает локализовать участок потери или искажения сигнала. Если ток не соответствует физической величине при стабильном значении по всей линии, проверяют настройку датчика, масштабирование и чувствительный элемент. При нестабильности оценивают близость силовых кабелей и источников магнитных помех. Результат интерпретируют вместе с технологической схемой, не считая клещевое измерение самостоятельным доказательством исправности всего канала.
Таким образом, Fluke 771 измеряет постоянный ток в аналоговой петле без размыкания проводника. Диапазон до 99,9 мА, разрешение 0,01 мА на младшем диапазоне, выносной клещевой датчик и функции обнуления и фиксации отсчёта подходят для оперативной проверки сигналов 4–20 мА. Корректность результата зависит от охвата одной жилы, нуля и точности выбранного диапазона. Прибор выполняет измерение и не заменяет калибраторы, формирующие или имитирующие ток. Компания «Олниса» осуществляет поставку промышленного оборудования, включая измерительные приборы для контроля технологических сигналов. Контроль проводят при работающем технологическом контуре.
