Клещи токоизмерительные Fluke 375 — эффективный контроль параметров электрических цепей

Токоизмерительные клещи Fluke 375 предназначены для диагностики электрических цепей и оборудования, в которых требуется измерять ток без разрыва проводника. Прибор объединяет клещевой амперметр и цифровой мультиметр: он определяет переменный и постоянный ток, напряжение, сопротивление, емкость и частоту. Измерение True RMS позволяет получать действующие значения переменного тока и напряжения при несинусоидальной форме сигнала в пределах нормированных условий. Это важно при проверке нагрузок с электронными преобразователями, импульсными источниками питания и электроприводами. Практическая достоверность результата зависит от выбранного режима, частоты сигнала, положения проводника и соблюдения категории безопасности.

Измерительные функции и диапазоны

Основной токовый датчик представляет собой разъемные губки, охватывающие один проводник. Измерение не требует электрического контакта с ним и не меняет конфигурацию цепи. Напряжение и параметры пассивных компонентов определяются контактным способом с помощью щупов. Ключевые характеристики прибора:

• переменный ток через губки — до 600,0 А, разрешение 0,1 А,
• постоянный ток через губки — до 600,0 А, разрешение 0,1 А,
• переменное и постоянное напряжение — до 1000 В,
• малое постоянное напряжение — до 500,0 мВ с шагом индикации 0,1 мВ,
• сопротивление — до 60 кОм,
• емкость — до 1000 мкФ,
• частота тока через губки или iFlex — 5–500 Гц,
• переменный ток с гибким датчиком iFlex — до 2500 А.

Точность измерения переменного тока через губки составляет 2 % ± 5 единиц при 10–100 Гц и 2,5 % ± 5 единиц при 100–500 Гц; для постоянного тока — 2 % ± 5 единиц. Для напряжения заявлены 1,5 % ± 5 единиц AC и 1 % ± 5 единиц DC.

Принцип работы и оценка сигнала

Ток создает магнитное поле, которое замкнутый магнитопровод клещей передает датчику. Датчик Холла позволяет измерять переменную и постоянную составляющие; при DC учитывают ориентацию и нулевое смещение. Охватывать следует только один проводник: поля фазы и обратного проводника при совместном захвате взаимно компенсируются. True RMS вычисляет действующее значение с учетом формы переменного сигнала и полезен при нелинейной нагрузке, где усредняющий прибор может ошибаться. При коэффициенте амплитуды выше 2 к погрешности AC добавляется 2 %. Низкочастотный фильтр VFD помогает стабилизировать показания на выходе частотного преобразователя, но не анализирует гармонический спектр.

Конструкция и эксплуатационные параметры

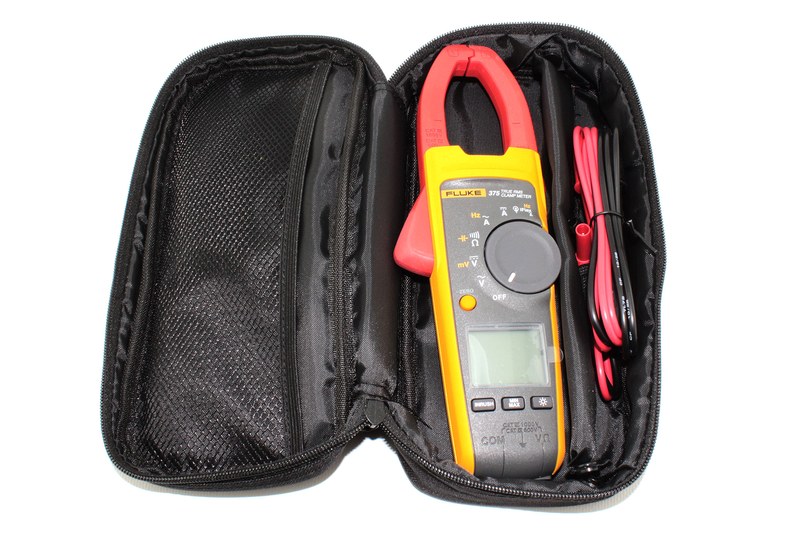

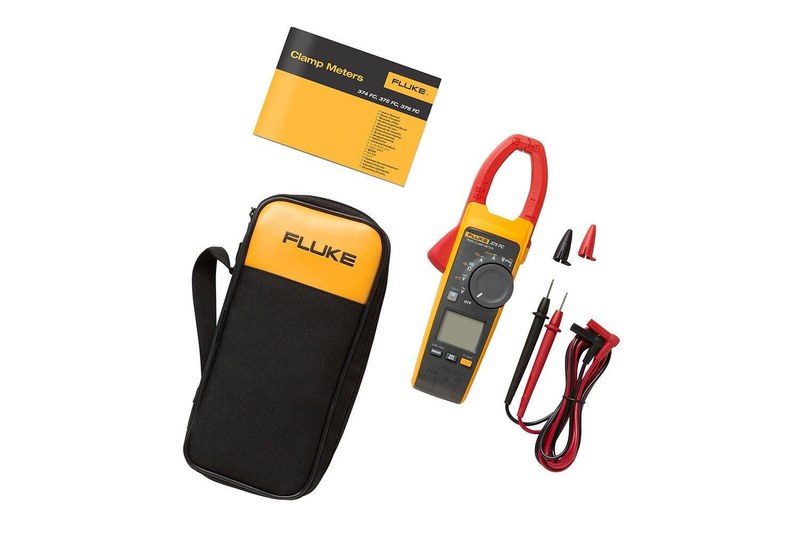

Корпус имеет размеры 246 × 83 × 43 мм, масса составляет около 388 г, раскрытие губок — 34 мм. Переключатель задает режим, дисплей показывает значение и единицы измерения. Щупы подключают к COM и V/ с учетом маркировки и полярности. Питание обеспечивают две батареи AA; в комплектацию входят провода TL75, футляр и документация. Рабочая температура — 10–50 C. При температуре выше 28 C или ниже 18 C учитывают дополнительную погрешность 0,1 от указанной на каждый градус отклонения.

Электробезопасность и порядок измерений

Категории безопасности — CAT III 1000 В и CAT IV 600 В, степень загрязнения — 2. CAT III относится к распределительным цепям здания, CAT IV — к вводу электроустановки. Значения указывают условия применения и допустимое воздействие переходных перенапряжений; выбирать категорию следует по месту подключения. Напряжение измеряют параллельно участку цепи, не касаясь открытых токоведущих частей. Сопротивление и емкость измеряют на обесточенной цепи после проверки отсутствия напряжения и разряда конденсаторов. Звуковая прозвонка ускоряет проверку целостности обесточенной цепи, но ее результат не показывает нагрев и падение напряжения на соединениях в рабочем режиме. Последовательность работы включает следующие действия:

• проверить маркировку прибора и принадлежностей, осмотреть корпус, провода и губки,
• выбрать AC или DC и убедиться, что ожидаемое значение находится в допустимом диапазоне,
• охватить губками один проводник и дождаться устойчивого показания,
• при измерении напряжения подключить щупы к точкам цепи с учетом категории и полярности,
• перед измерением сопротивления или емкости отключить питание и безопасно разрядить накопители,
• после завершения отключить провода и перевести переключатель в нерабочее положение.

Области применения и границы возможностей

Fluke 375 применяют для контроля фазных токов и напряжения, поиска нестабильной нагрузки, проверки цепей питания и оценки пусковых режимов электродвигателей. Клещи не измеряют сопротивление изоляции испытательным напряжением и не заменяют фазоуказатель или анализатор электроэнергии. Для оценки гармоник, мощности и кратковременных провалов требуются лишь специализированные функции. При сравнении фаз учитывают режим нагрузки, положение клещей и влияние соседних проводников; внешнее магнитное поле может исказить результат.

Таким образом, Fluke 375 объединяет бесконтактное измерение переменного и постоянного тока до 600 А с измерением напряжения до 1000 В и базовыми мультиметрическими функциями. True RMS, фиксация MIN/MAX/AVG, регистрация пускового тока и совместимость с iFlex расширяют область его применения при обслуживании электроприводов и распределительных сетей. Компания «Олниса» выступает поставщиком промышленного оборудования, в том числе токоизмерительных клещей Fluke 375.
