Комплект Fluke 1587KIT/62 MAX+ FC: диагностика электрики и контроль температуры

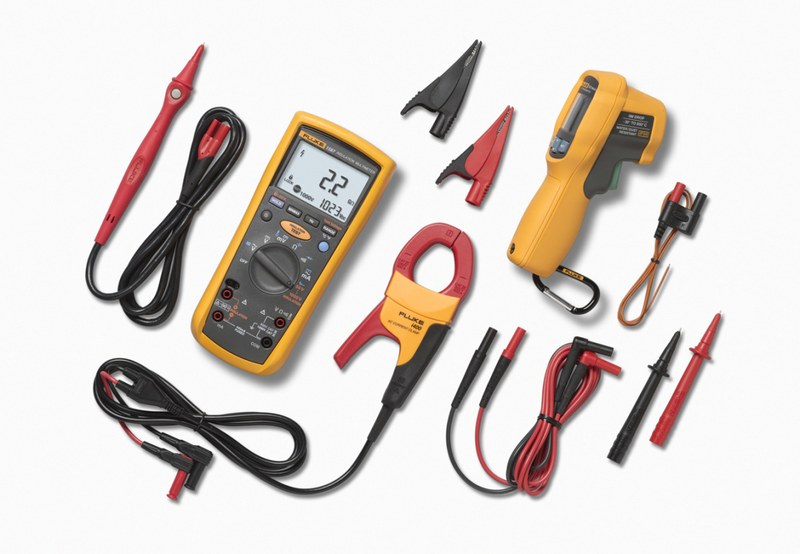

Комплект Fluke 1587KIT/62MAX+ FC применяют для диагностики электроустановок и контроля оборудования. В него входят мультиметр-измеритель изоляции 1587 FC, клещи переменного тока i400 и инфракрасный термометр 62 MAX+. Они измеряют электрические параметры и температуру поверхности разными методами, дополняя обследование двигателей, кабелей и распределительных устройств.

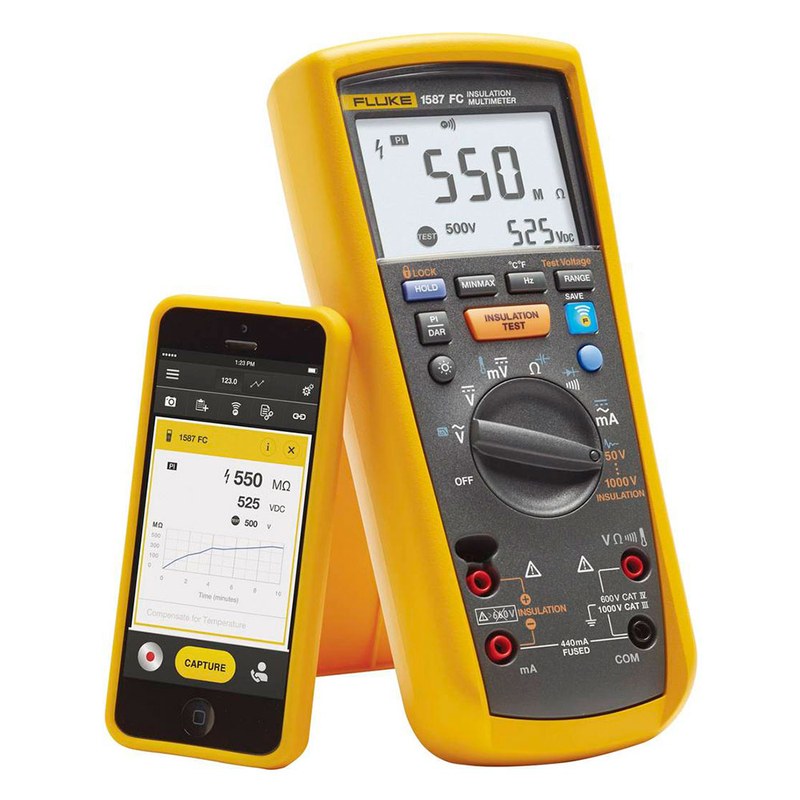

Мультиметр Fluke 1587 FC
Fluke 1587 FC объединяет мультиметр True RMS и изоляционный тестер. Дисплей имеет разрешение 6000 отсчётов, напряжение измеряется до 1000 В. Основные характеристики прибора:
- испытательные напряжения — 50, 100, 250, 500 и 1000 В,
- диапазон сопротивления изоляции — 0,01 МОм–2 ГОм,
- измерение переменного и постоянного напряжения — до 1000 В,
- измерение переменного и постоянного тока — до 400 мА,
- измерение сопротивления, частоты, ёмкости и температуры термопарой типа K,
- прозвонка цепи и проверка диодов,
- низкочастотный фильтр для измерений на выходах частотно-регулируемых приводов,
- Bluetooth-связь с приложением для отображения и сохранения показаний.
При испытании изоляции прибор подаёт выбранное постоянное напряжение и измеряет ток утечки, по которому рассчитывается сопротивление. Значение тестового напряжения выбирают по документации оборудования: повышенное напряжение может повредить подключённые электронные модули, преобразователи или ограничители перенапряжения. Проверяемый объект обесточивают, подтверждают отсутствие напряжения и отделяют чувствительные цепи. Если прибор обнаруживает напряжение выше порога блокировки, тест не запускается. После проверки объект разряжается автоматически; остаточное напряжение подтверждают измерением. True RMS обеспечивает измерение несинусоидальных сигналов в пределах спецификации; точность зависит от частоты и коэффициента амплитуды. Фильтр привода не заменяет анализатор качества электроэнергии.
Токовые клещи Fluke i400
Клещи преобразуют магнитное поле вокруг одного проводника в сигнал для входа мультиметра. Разъёмный магнитопровод позволяет измерять ток без разрыва цепи. Характеристики i400:
- диапазон переменного тока — 1–400 А,
- коэффициент преобразования — 1 мА на 1 А,
- максимальный диаметр проводника — около 32 мм,
- категории перенапряжения — CAT III 1000 В и CAT IV 600 В согласно маркировке,
- измерение выполняется совместимым прибором по выходному сигналу клещей.
Показание учитывает коэффициент преобразования. Охватывают один проводник: совместный захват фазы и нейтрали приводит к компенсации полей. Магнитопровод должен быть закрыт; i400 предназначены только для переменного тока.
Термометр Fluke 62 MAX+
Прибор пересчитывает инфракрасное излучение поверхности в температуру. Двойной лазер помогает навести термометр, но не измеряет температуру и не показывает размер пятна. При удалении от объекта пятно увеличивается, поэтому для малых контактов важны подходящая дистанция и угол. Основные параметры:
- диапазон температуры — −30...+650 C,
- точность — ±1 C или ±1 % показания, в зависимости от того, что больше,
- отношение расстояния к диаметру пятна — 12:1,
- спектральный диапазон — 8–14 мкм,
- излучательная способность — 0,10–1,00,
- время отклика — менее 300 мс до 95 % показания,
- степень защиты — IP54 по IEC 60529, стойкость к падению — до 3 м.
На показание влияют излучательная способность, отражения и размер участка. Полированный металл может отражать тепло окружающих объектов. Фазы сравнивают на однотипных участках при близкой нагрузке; прибор показывает только доступную поверхность.
Порядок обследования и безопасность
Перед измерениями изучают схему, фиксируют нагрузку и осматривают приборы с аксессуарами. При рабочем режиме измеряют ток и температуру; перед испытанием отключают питание, блокируют повторное включение и подтверждают отсутствие напряжения. Порядок работ:
- проверку исправности прибора на известном источнике или контрольном устройстве,
- регистрацию тока и сопоставимой температуры фаз при рабочей нагрузке,
- отключение объекта и проверку отсутствия опасного напряжения,
- отсоединение цепей, не рассчитанных на выбранное испытательное напряжение,
- испытание изоляции по процедуре изготовителя и проверку разряда,
- восстановление соединений и запись результатов с условиями измерений.
Сопротивление изоляции сравнивают с паспортными критериями и прежними результатами; единичное значение не определяет ресурс оборудования. Клещи не заменяют анализ гармоник, а температурная аномалия требует проверки нагрузки и соединения. Категории CAT указывают стойкость к импульсным перенапряжениям, но не разрешают контакт с токоведущими частями. Фиксируют нагрузку, температуру среды, схему и тестовое напряжение. Проверяют переключатель, гнёзда и предохранитель; сопротивление измеряют на обесточенной цепи. Щупы должны соответствовать категории и напряжению. Работы выполняют квалифицированные лица с установленными средствами защиты. При обследовании фиксируют точку подключения, нагрузку фаз и условия измерения, чтобы сопоставлять результаты периодов и отличать стойкое ухудшение параметров от кратковременного изменения режима сети.
Таким образом, комплект Fluke 1587KIT/62MAX+ FC объединяет измерение электрических параметров, испытание изоляции, контроль переменного тока и бесконтактную термометрию. Его применяют при обследовании двигателей, кабелей, распределительных устройств и автоматики, соблюдая требования безопасности и критерии изготовителя. Компания «Олниса» осуществляет поставку промышленного оборудования, включая измерительные комплекты Fluke.
