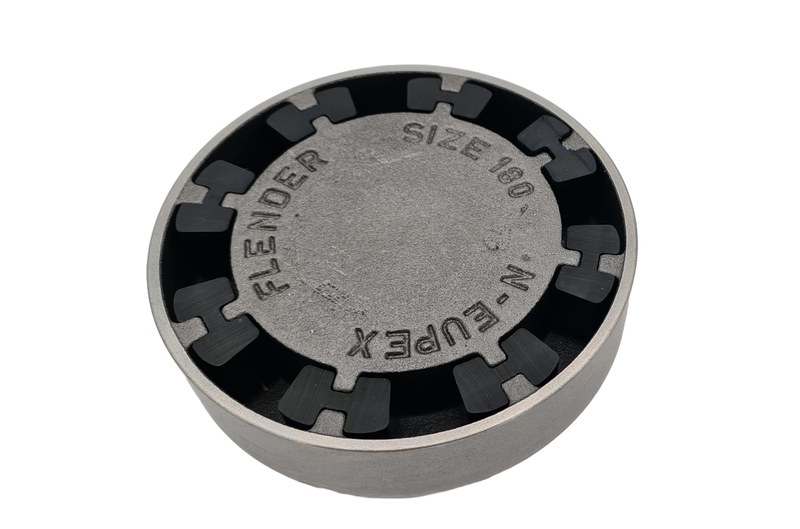

Муфта Siemens Flender 2LC0100-5AE11-0BA0 — надежное решение для промышленных приводных систем
Муфта Siemens Flender 2LC0100-5AE11-0BA0 относится к серии N-EUPEX и предназначена для механического соединения соосно расположенных валов промышленного привода. Исполнение O типоразмера 125 объединяет упругую пальцевую передачу момента и тормозной барабан, взаимодействующий с отдельным тормозным механизмом. Упругие вставки снижают ударные нагрузки и воспринимают ограниченные смещения валов. Расчет ведут с учетом пусковых режимов, инерции агрегатов и условий торможения.
Технические характеристики
Основные параметры исполнения 2LC0100-5AE11-0BA0 представлены следующими значениями:
- серия и конструктивная схема — N-EUPEX, исполнение O с тормозным барабаном,
- номинальный типоразмер — 125,
- номинальный крутящий момент при упругих элементах 80 Shore A — 240 Н·м,
- предельная частота вращения для указанного исполнения — 3400 об/мин,
- наружный диаметр тормозного барабана — 200 мм,
- ширина рабочей поверхности барабана — 75 мм,
- наибольшие диаметры обрабатываемых посадочных отверстий D1 и D2 — по 55 мм,
- наружный диаметр основной части муфты — 125 мм,
- осевой промежуток между торцами валов S — 31 мм,
- общая монтажная длина LG — 156 мм,
- расчетная масса сборки — около 11,3 кг,
- моменты инерции сторон J1 и J2 — 0,043 и 0,006 кг·м2 соответственно.
Код 11 обозначает поставку обеих частей без готовых отверстий под валы. Посадочные диаметры и допуски определяют при последующей обработке. Масса и инерция могут изменяться после расточки.
Особенности конструкции

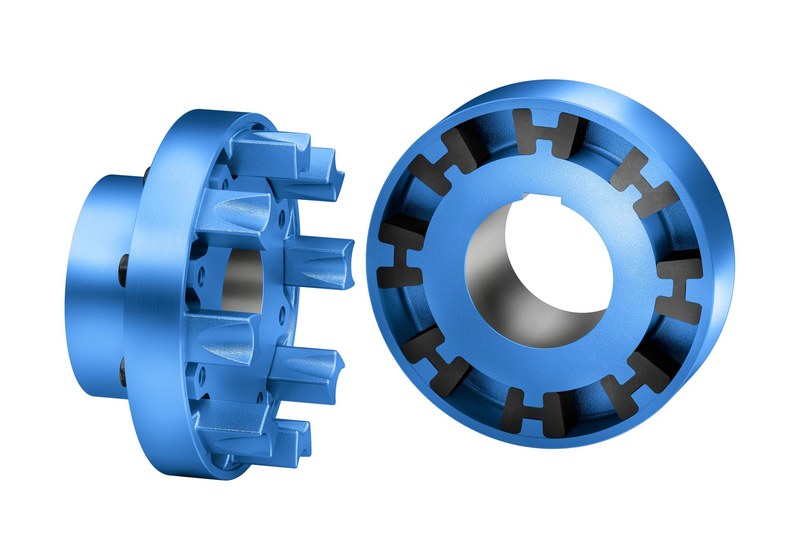

В состав узла входят металлические части 32, 10 и 4, а также комплект сменных упругих элементов. Деталь 32 образует сторону с тормозным барабаном; противоположная ступица связывает муфту со вторым валом. Промежуточные элементы обеспечивают передачу окружного усилия через эластомерные вставки, работающие преимущественно на сжатие. Металлические компоненты воспринимают усилия крепления, а вставки смягчают передачу динамических ударов. Барабан представляет собой цилиндрическую поверхность для контакта с тормозными колодками внешнего механизма. Исполнение O отличается от исполнения P процедурой доступа к упругим элементам, что учитывают при разборке. Комплект типоразмера 125 включает шесть сменных эластомерных вставок.
Принцип работы и динамические нагрузки
При вращении ведущего вала усилие передается от его ступицы к сопряженным металлическим деталям, затем через упругие вставки поступает на ведомую сторону. Деформация вставок ослабляет ударные воздействия и рассеивает часть колебательной энергии. Демпфирование зависит от жесткости материала, температуры и частоты возбуждения. Муфта не размыкается при заданной перегрузке: пиковые моменты требуют отдельной проверки. Торможение осуществляется при прижатии колодок к вращающемуся барабану. Трение создает противодействующий момент, а энергия торможения переходит в тепло. Частоту остановок ограничивают характеристики тормозного узла. Допустимый момент муфты не равен расчетному тормозному моменту. При определении тормозного момента учитывают коэффициент трения, эффективный радиус и усилие прижатия колодок. Состояние поверхности барабана влияет на устойчивость замедления: недопустимы грубые риски, локальный перегрев и загрязнение смазкой. Тормозной механизм имеет собственные регулировки зазоров, а радиальные силы от колодок включают в расчет опор валов.
Монтаж и механическая совместимость
Поскольку отверстия в деталях исходного исполнения не обработаны под конкретные валы, подготовка посадок предусматривает точение или растачивание, выполнение шпоночных пазов и контроль соосности относительно функциональных поверхностей. Шпоночные пазы выполняют с учетом DIN 6885 и посадок валов. Не допускаются заусенцы и повреждения рабочей поверхности барабана. При монтаже контролируют следующие условия:
- соответствие посадочных размеров и шпонок чертежу сопряжения,
- положение торцов валов и предусмотренный осевой зазор,
- радиальное и угловое смещение осей относительно допустимых величин,
- надежность осевой фиксации ступиц и затяжки крепежа,
- биение рабочей поверхности тормозного барабана,
- отсутствие контакта вращающихся деталей с защитным кожухом.
Эластомер не компенсирует грубую расцентровку. При выставлении валов учитывают нагрев и деформацию рамы.
Эксплуатация и технический контроль
Состояние муфты оценивают по вибрации, температуре и износу вставок. Циклические нагрузки и агрессивные среды изменяют свойства эластомера. При трещинах и люфте упругие элементы заменяют комплектом. Для эксплуатационного контроля существенны следующие признаки:
- рост вибрации на опорах после изменения нагрузки,
- посторонние удары при пуске и смене направления момента,
- локальный перегрев в районе барабана и тормозных колодок,
- неравномерное состояние рабочей поверхности барабана,
- ослабление креплений или нарушение установленной центровки.
Осмотр проводят после остановки, исключения самопроизвольного вращения и блокировки источников энергии. Муфту закрывают кожухом. После обработки проверяют балансировку: центробежные нагрузки растут пропорционально квадрату скорости.
Области применения
Основные области применения узла с упругой связью и торможением:
- редукторные приводы конвейерного и транспортирующего оборудования,
- машины с повторяющимися циклами пуска, замедления и остановки,
- механизмы перемещения с отдельным колодочным тормозом,
- промышленные агрегаты, чувствительные к ударным крутильным нагрузкам.
Для механизмов удержания груза необходимы отдельный расчет тормоза и проверка требований безопасности.
Таким образом, муфта Siemens Flender 2LC0100-5AE11-0BA0 представляет собой комбинированный элемент механического привода, в котором упругая передача момента конструктивно сопряжена с тормозным барабаном. Эксплуатационная надежность зависит от посадок, центровки, динамики привода и теплового режима торможения. Компания «Олниса» осуществляет поставку промышленного оборудования, включая компоненты приводных систем Siemens Flender.
