Термопаста ExeGate KPT WMK — особенности, характеристики и преимущества применения

Термопаста ExeGate KPT-WMK представляет собой пластичный теплопроводящий материал для формирования контактного слоя между нагревающимся электронным компонентом и основанием теплоотвода. Ее назначение заключается в снижении термического сопротивления соединения, возникающего из-за микронеровностей сопрягаемых поверхностей. KPT-WMK относится к серии Standard и предназначена для сборки и обслуживания электроники.

Технические характеристики

Параметры ExeGate KPT-WMK, существенные для инженерной оценки контактного соединения, включают:

• тип материала — термопаста,
• теплопроводность — более 0,8 Вт/(м·К),
• диапазон рабочей температуры — от −30 до +280 C,
• плотность — 2 г/см3,
• динамическая вязкость — 1000 пуаз,
• удельное объемное электрическое сопротивление — 1·1012 Ом·см,
• цвет — белый,
• заявленный срок хранения — 48 месяцев.

Теплопроводность не определяет температуру узла без учета толщины прослойки, площади контакта и усилия прижима. Температурный диапазон пасты не отменяет ограничений микросхем и крепежа. Показатель электрического сопротивления не позволяет заменять пастой электроизоляционную прокладку.

Принцип работы теплового контакта

Даже шлифованные металлические поверхности соприкасаются преимущественно вершинами микровыступов. Промежутки между ними заняты воздухом, теплопроводность которого существенно ниже, чем у материалов теплоотвода. При введении KPT-WMK воздушные зазоры частично замещаются теплопроводящей композицией, вследствие чего сопротивление перехода уменьшается. Тепловой поток идет через твердые контакты и заполненные пастой участки. Для приближенной оценки сопротивления однородного слоя применяется выражение R = /(·S), где обозначает толщину, — теплопроводность, S — рабочую площадь. Формула не учитывает сопротивление граничных контактов. Поэтому излишняя толщина интерфейса способна ухудшить охлаждение даже при полном покрытии площадки. Требуется тонкая непрерывная прослойка без воздушных включений.

Фасовка и особенности нанесения

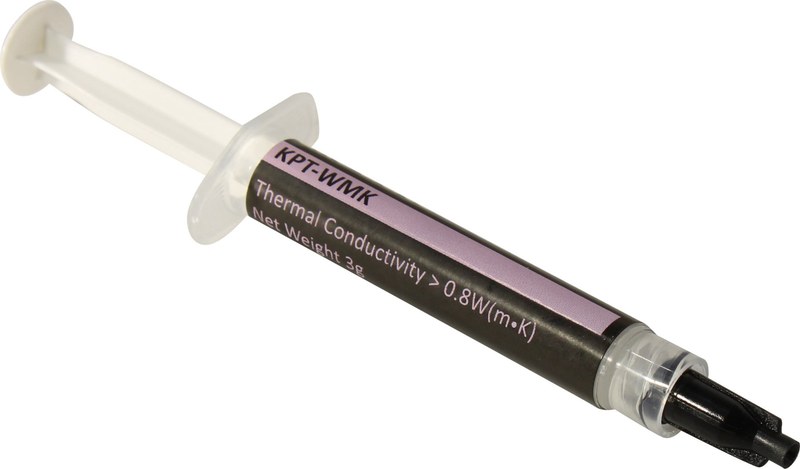

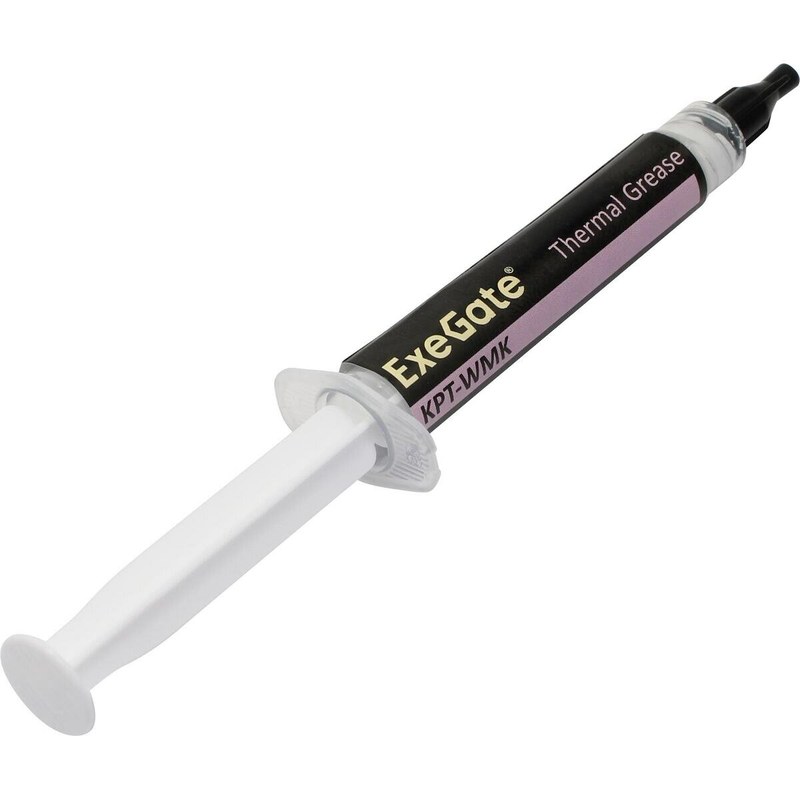

KPT-WMK поставляется в герметичных шприцах с лопаткой для распределения материала. Предусмотрены варианты по массе наполнения: 3, 5, 8, 20 и 50 г. Шприц обеспечивает дозирование, лопатка — распределение по площадке. Открытый шприц защищают от пыли и стружки. Технологическая последовательность монтажа включает:

• отключение питания и обеспечение безопасной температуры деталей,
• демонтаж теплоотвода без перекоса и повреждения креплений,
• удаление старого интерфейса и обезжиривание совместимым средством,
• проверку отсутствия ворса, загрязнений и остатков растворителя,
• нанесение дозы пасты на очищенную контактную площадку,
• установку радиатора с равномерной затяжкой крепежа.

Объем дозы определяют по размерам соединения и характеру прижима. Излишек пасты загрязняет соседние элементы. При повторном снятии теплоотвода прежний слой следует удалить и сформировать новый: нарушенная прослойка может удерживать воздушные включения и давать непредсказуемое контактное сопротивление.

Контроль качества и эксплуатационные ограничения

После сборки оценивают не только внешний вид соединения, но и температуру компонента в воспроизводимом режиме нагрузки. Сравнение выполняют при одинаковых оборотах вентилятора, близкой температуре воздуха и сопоставимом энергопотреблении. Единичное измерение без фиксации условий недостаточно для оценки. В программу контроля включают:

• проверку посадки радиатора и правильности затяжки,
• контроль отсутствия избытка материала на разъемах и выводах,
• регистрацию температуры в установившемся тепловом режиме,
• наблюдение за изменением параметров после циклов нагрева и охлаждения.

При эксплуатации требуется учитывать возможное выдавливание пасты при циклическом расширении деталей, старение связующего и загрязнение контактной области. Обслуживание зависит от режима работы. Паста не компенсирует недостаточный обдув и перекос радиатора.

Области применения

Термопаста используется в разборных тепловых сопряжениях электронной аппаратуры, если конструкция предполагает нанесение пластичного состава. Характерные задачи применения:

• обслуживание процессорных узлов персональных и промышленных компьютеров,
• восстановление контакта между силовым компонентом и радиатором при соблюдении требований электрической изоляции,
• монтаж теплоотводов управляющих плат и электронных модулей,
• ремонт оборудования с доступными для очистки плоскими контактными площадками.

Для узлов с высоким удельным тепловыделением допустимость применения следует устанавливать расчетом теплового сопротивления и испытанием сборки. Если требуется гарантированное электрическое разделение элементов, выбирают предусмотренный проектом изолирующий интерфейс, а пасту используют только в допустимой схеме контакта.

Таким образом, ExeGate KPT-WMK является пастообразным тепловым интерфейсом для заполнения микрозазоров в разъемных соединениях электронных компонентов с радиаторами. Результат зависит от подготовки поверхностей, толщины слоя и усилия прижима. Соблюдение технологии очистки и монтажа позволяет получить воспроизводимые условия отвода тепла и упростить обслуживание аппаратуры. Компания «Олниса» осуществляет поставку промышленного оборудования, включая материалы для технического обслуживания электронных систем.
