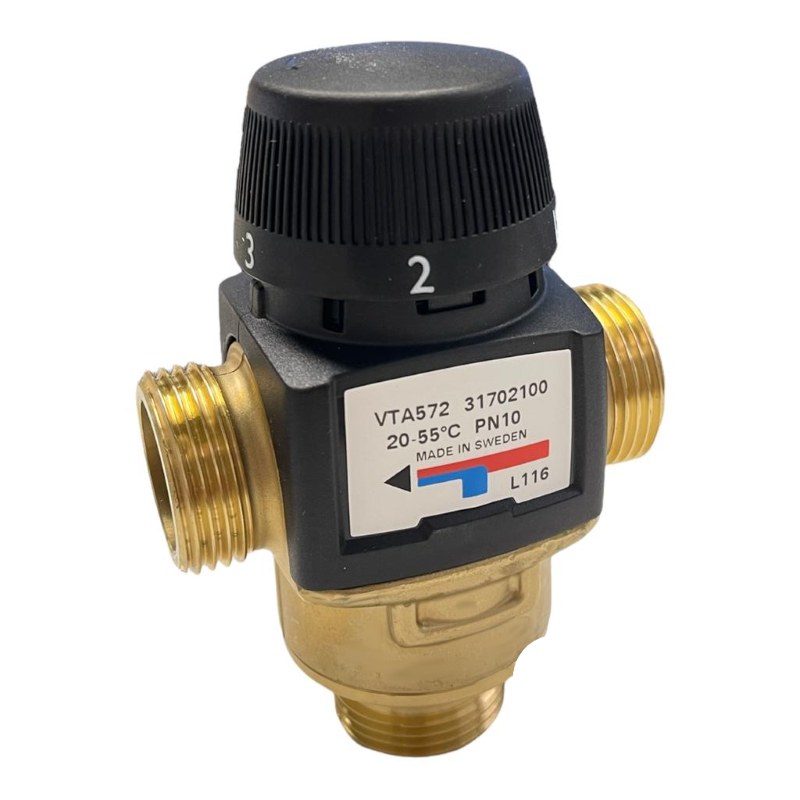

Термостатический смесительный клапан ESBE VTA572 31702100 — стабильная температура в системах отопления

ESBE VTA572 31702100 — термостатический смесительный клапан для автоматического поддержания температуры жидкости в системах отопления и охлаждения. Модель рассчитана на работу в контурах, где важно исключить чрезмерный нагрев и получать стабильную температуру смешанного потока без постоянного участия внешней автоматики. Основная область применения модели — теплые полы, смесительные узлы и другие гидравлические контуры, чувствительные к слишком высокой температуре теплоносителя.

Технические характеристики

Основные параметры ESBE VTA572 31702100:

• артикул — 31702100,
• модель — VTA572,
• тип — термостатический смесительный клапан,
• диапазон регулирования — 20–55 °C,
• Kvs — 4,5 м³/ч,
• присоединение — наружная резьба G1",
• назначение — смешивание горячего и холодного потоков,
• масса — около 0,86 кг.

Особенности конструкции

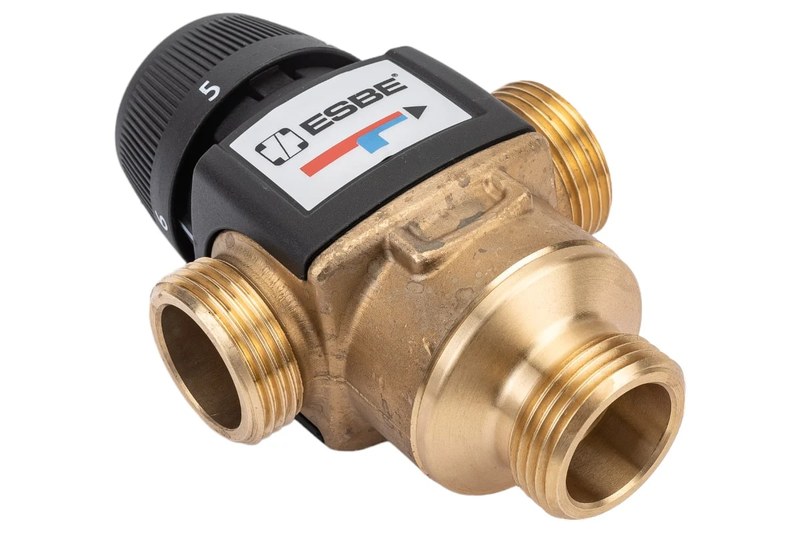

Корпус ESBE VTA572 выполнен в компактной трехходовой конфигурации с отдельными входами горячего и холодного теплоносителя и общим выходом смешанной среды. Внутри установлен термостатический чувствительный элемент, который механически связан с регулирующим узлом. Он реагирует непосредственно на температуру выходящего потока и меняет соотношение горячей и холодной воды. Такая конструкция не требует электропривода для выполнения основной функции. Регулирование происходит автономно за счет изменения положения внутреннего элемента под действием температуры. Присоединение G1" упрощает установку клапана в резьбовые трубопроводные узлы, а повышенная пропускная способность серии VTA570 позволяет применять модель в контурах с достаточно заметным расходом.

Принцип работы

При работе ESBE VTA572 31702100 горячий и более холодный теплоноситель одновременно поступают в два входных патрубка. Внутри корпуса оба потока смешиваются. Температурный элемент контролирует результат непосредственно после зоны смешения. Если температура на выходе становится выше установленного значения, клапан уменьшает долю горячего потока и увеличивает подачу более холодной воды. При снижении температуры происходит обратное действие: проход со стороны горячего контура открывается сильнее, а доля холодного теплоносителя уменьшается. Регулирование выполняется непрерывно и пропорционально изменению температуры. За счет этого система не работает по принципу простого включения и отключения, а плавно корректирует состав смешанного потока. Такая схема особенно полезна для напольного отопления. Температура воды от котла может быть выше допустимой для труб и покрытия пола, поэтому VTA572 снижает ее до установленного уровня перед подачей в контур.

Области применения

Ключевыми направлениями применения ESBE VTA572 31702100 являются:

• системы теплого пола,
• смесительные отопительные контуры,
• низкотемпературное отопление,
• системы охлаждения,
• котельные установки,
• насосно-смесительные группы,
• защита контуров от перегрева,
• технологические системы с регулируемой температурой,
• частные и коммерческие здания,
• модернизация существующих отопительных узлов.

Компания «Олниса» помогает организовать закупку ESBE VTA572 с артикулом 31702100 для систем отопления и охлаждения. При оформлении заказа можно уточнить характеристики клапана и соответствие конкретному гидравлическому контуру. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране. Через «Олниса» можно заказать клапаны ESBE и другие компоненты инженерных систем в рамках одной поставки.

Преимущества

Основными преимуществами ESBE VTA572 являются:

• автоматическое поддержание температуры,
• работа без электропривода,
• плавное смешивание потоков,
• защита контура от перегрева,
• компактная конструкция,
• высокая пропускная способность,
• простая интеграция в резьбовой трубопровод,
• небольшие требования к обслуживанию,
• стабильность работы при изменении входных температур,
• удобство применения в теплых полах,
• автономный принцип регулирования,
• долговечность при правильной эксплуатации.

Таким образом, ESBE VTA572 31702100 — термостатический смесительный клапан с диапазоном регулирования 20–55 °C и Kvs 4,5 м³/ч. Он автоматически изменяет соотношение горячего и холодного теплоносителя, поддерживая стабильную температуру на выходе. Автономный термостатический механизм не требует внешнего привода и особенно удобен в системах теплого пола и других низкотемпературных контурах.
