Коммутатор Eltex MES1124M rev.B — управляемый L2-коммутатор доступа 24+4 порта, артикул MES1124M_AC

Eltex MES1124M rev.B, артикул MES1124M_AC — управляемый Ethernet-коммутатор уровня L2, рассчитанный на построение сетей доступа предприятий, операторов связи и коммерческих объектов. Устройство сочетает 24 порта Fast Ethernet с четырьмя комбинированными гигабитными интерфейсами, которые могут использоваться для подключения вышестоящего сетевого оборудования. Аппаратная ревизия rev.B сохранила компактную архитектуру серии MES1124M и получила поддержку Dying Gasp. Коммутатор подходит для сегментов, где требуется централизованное управление трафиком, разделение сети на VLAN и резервирование uplink-соединений.

Технические характеристики

Основные параметры Eltex MES1124M rev.B:

• артикул AC-исполнения — MES1124M_AC,
• уровень коммутации — L2,
• основные порты — 24 × 10/100BASE-T,
• комбинированные интерфейсы — 4 × 10/100/1000BASE-T / 1000BASE-X / 100BASE-FX,
• пропускная способность — 12,8 Гбит/с,
• таблица MAC-адресов — 16 384,
• активные VLAN — до 4094,
• LAG — до 16 групп,
• размер Jumbo Frame — до 10 240 байт,
• стекирование — до 3 устройств,
• питание AC-версии — 100–240 В,
• максимальное энергопотребление — до 25 Вт,
• охлаждение — пассивное,
• монтаж — 19", 1U.

Особенности конструкции

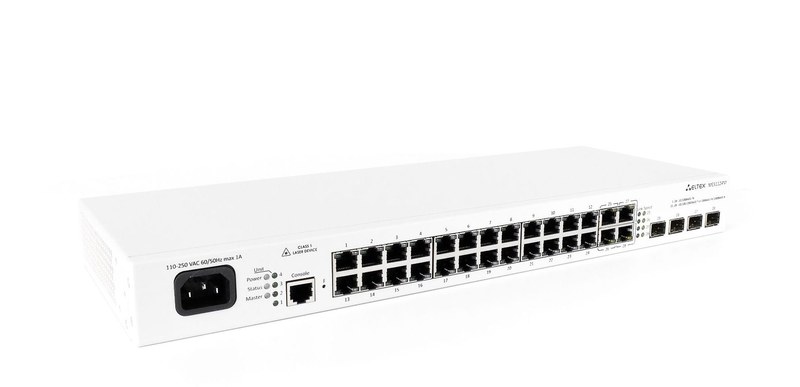

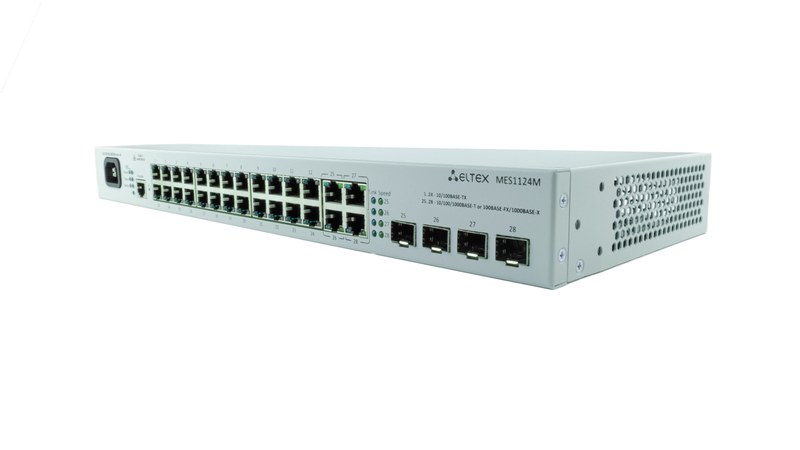

Eltex MES1124M rev.B выполнен в металлическом корпусе высотой 1U. Такой формат позволяет устанавливать оборудование в стандартный телекоммуникационный шкаф вместе с маршрутизаторами, патч-панелями и другими сетевыми устройствами. Двадцать четыре медных порта предназначены для подключения абонентского и периферийного оборудования со скоростью 10 или 100 Мбит/с. Четыре комбинированных порта позволяют выбирать между медным Gigabit Ethernet и оптическими SFP-соединениями. Пассивная система охлаждения работает без вентиляторов, поэтому коммутатор не создает дополнительного шума и содержит меньше механически изнашиваемых элементов. Для rev.B предусмотрена аппаратная функция Dying Gasp. При критическом снижении или пропадании питания устройство может сформировать соответствующее уведомление до полного отключения.

Принцип работы

Eltex MES1124M rev.B принимает Ethernet-кадры через один из сетевых портов, определяет MAC-адрес назначения и направляет данные только на требуемый интерфейс. Информация о подключенных устройствах сохраняется в MAC-таблице, что снижает количество лишнего трафика внутри локальной сети. VLAN позволяют логически разделить пользователей и сервисы даже при их подключении к одному физическому коммутатору. Например, рабочие станции, системы видеонаблюдения и служебное оборудование могут находиться в отдельных сетевых сегментах. Комбинированные гигабитные интерфейсы обычно используются как uplink. Они связывают MES1124M rev.B с коммутатором агрегации или другим вышестоящим узлом по медному либо оптическому каналу. При необходимости несколько физических линий объединяются в LAG. Это позволяет увеличить общую доступную полосу соединения и сохранить связь при отказе одного из входящих в группу каналов. Поддержка STP, RSTP и MSTP используется для предотвращения сетевых петель. Если между коммутаторами существует несколько резервных путей, протокол формирует безопасную логическую топологию и блокирует лишние направления до момента их необходимости.

Области применения

Ключевыми направлениями применения Eltex MES1124M rev.B являются:

• корпоративные локальные сети,
• операторские сети доступа,
• подключение рабочих мест,
• телекоммуникационные шкафы,
• сети административных зданий,
• подключение систем видеонаблюдения,
• промышленные Ethernet-сегменты,
• создание VLAN-инфраструктуры,
• подключение удаленных узлов по оптической линии,
• резервирование сетевых соединений,
• расширение существующих сетей,
• модернизация уровня доступа.

Компания «Олниса» помогает организовать закупку Eltex MES1124M rev.B в AC-исполнении, артикул MES1124M_AC, для корпоративных и операторских сетей. При оформлении заказа можно уточнить аппаратную ревизию, тип питания и необходимую комплектацию. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране. Через «Олниса» можно заказать коммутаторы Eltex и совместимые SFP-модули в рамках одной поставки.

Преимущества

Основными преимуществами Eltex MES1124M rev.B являются:

• компактное стоечное исполнение,
• гибкое сочетание медных и оптических подключений,
• пассивное охлаждение,
• удобство построения сетей доступа,
• поддержка логического разделения сети,
• возможность агрегирования каналов,
• резервирование сетевой топологии,
• удобство централизованного управления,
• поддержка физического стекирования,
• стабильная работа в корпоративной инфраструктуре,
• простота расширения существующей сети,
• практичность для телекоммуникационных шкафов.

Таким образом, Eltex MES1124M rev.B, артикул MES1124M_AC — управляемый L2-коммутатор доступа с 24 Fast Ethernet и четырьмя комбинированными гигабитными портами. Модель подходит для подключения конечных устройств и организации uplink-соединений по медной или оптической среде. Поддержка VLAN, LAG, протоколов резервирования и аппаратной функции Dying Gasp делает ревизию rev.B практичным решением для управляемой сетевой инфраструктуры.
