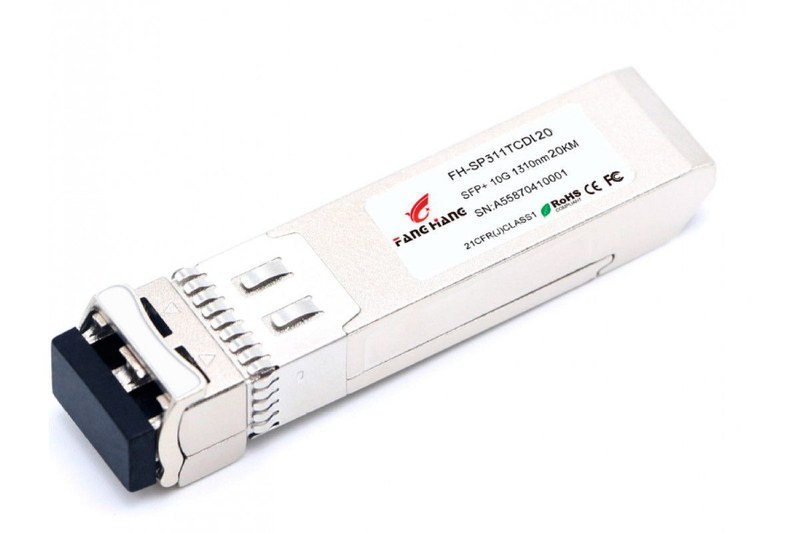

Оптический модуль Eltex FH-SP311TCDL20 — SFP+ 10G для линий связи до 20 км
Eltex FH-SP311TCDL20 — оптический трансивер формата SFP+, предназначенный для организации высокоскоростных Ethernet-соединений по одномодовому волокну. Модуль рассчитан на передачу данных со скоростью 10 Гбит/с и позволяет строить линии протяженностью до 20 км. Артикул FH-SP311TCDL20 применяется с совместимыми коммутаторами, маршрутизаторами и другим сетевым оборудованием Eltex, оснащенным портами SFP+. Передача и прием выполняются по двум отдельным оптическим волокнам через разъем LC. Такое исполнение подходит для соединения удаленных сетевых узлов, организации магистральных каналов и увеличения пропускной способности существующей оптической инфраструктуры.
Технические характеристики
Основные параметры Eltex FH-SP311TCDL20:
- артикул — FH-SP311TCDL20,
- мощность передатчика — от −6 до 0 дБм,
- чувствительность приемника — до −15 дБм,
- тип лазера — DFB,
- диапазон рабочей температуры — от 0 до +70 °C,
- цифровая диагностика DDM — поддерживается,
- горячая замена — поддерживается.
Особенности конструкции
Eltex FH-SP311TCDL20 выполнен в стандартном компактном корпусе SFP+, который устанавливается непосредственно в соответствующий слот сетевого устройства. Монтаж не требует отдельного внешнего питания: модуль получает питание через интерфейс оборудования. Оптическая часть построена по двухволоконной схеме. Один LC-канал используется для передачи, второй — для приема. Такое решение исключает необходимость разделения встречных сигналов по длинам волн в одном волокне и упрощает построение традиционной дуплексной линии. Для излучения применяется DFB-лазер с рабочей длиной волны 1310 нм. Он обеспечивает необходимые характеристики для передачи 10-гигабитного потока по одномодовому кабелю на расстояние до 20 км. Встроенная функция DDM позволяет оборудованию считывать рабочие параметры трансивера, включая температуру, напряжение питания, ток лазера и уровни оптических сигналов. Это облегчает контроль состояния линии и самого модуля. Поддержка горячей замены дает возможность устанавливать или заменять FH-SP311TCDL20 без полного отключения совместимого сетевого устройства при соблюдении штатной процедуры эксплуатации.
Принцип работы
После установки FH-SP311TCDL20 в порт SFP+ электрический сигнал сетевого оборудования поступает на электронную часть трансивера. Модуль преобразует его в модулированное оптическое излучение и передает по одному волокну линии. На противоположной стороне устанавливается совместимый оптический модуль. Его фотоприемник преобразует полученный световой сигнал обратно в электрическую форму, пригодную для обработки коммутатором или маршрутизатором. Обратный поток проходит одновременно по второму волокну. Благодаря этому соединение работает в полнодуплексном режиме: прием и передача данных выполняются параллельно без переключения направления канала. Дальность линии зависит не только от номинальных 20 км, но и от общего оптического бюджета. На итоговый уровень сигнала влияют затухание волокна, количество соединителей, сварок, патч-кордов и состояние всей кабельной трассы. При эксплуатации функция DDM позволяет контролировать мощность передатчика и уровень принимаемого сигнала. Если фактическое значение приближается к допустимой границе, состояние линии можно проверить до возникновения устойчивой потери связи.
Области применения
Ключевыми направлениями применения Eltex FH-SP311TCDL20 являются:
- магистральные соединения Ethernet 10G,
- соединение коммутаторов между зданиями,
- операторские сети связи,
- корпоративная оптическая инфраструктура,
- подключение удаленных узлов агрегации,
- центры обработки данных,
- серверные и телекоммуникационные площадки,
- промышленные сети передачи данных,
- модернизация гигабитных магистралей до 10G,
- построение двухволоконных одномодовых каналов,
- соединение сетевых узлов на расстоянии до 20 км,
- резервные оптические линии связи.
Компания «Олниса» помогает организовать закупку оптических модулей Eltex FH-SP311TCDL20 для построения и модернизации сетевой инфраструктуры. При оформлении заказа можно уточнить совместимость трансивера с используемым оборудованием и параметры оптической линии. Компания оперативно обрабатывает заявки и организует доставку по всей стране. Через «Олниса» можно заказать SFP-модули Eltex и другие компоненты оптической сети в рамках одной поставки.
Преимущества
Основными преимуществами Eltex FH-SP311TCDL20 являются:
- высокая пропускная способность,
- работа на значительном расстоянии,
- компактное исполнение SFP+,
- использование распространенного разъема LC,
- удобство интеграции в оборудование Eltex,
- поддержка цифровой диагностики,
- возможность горячей замены,
- стабильная работа по одномодовому волокну,
- простота построения полнодуплексного соединения,
- удобство контроля состояния оптического канала,
- возможность модернизации существующей сети,
- практичность для магистральных соединений.
Такким образом, Eltex FH-SP311TCDL20 — двухволоконный SFP+ модуль для передачи Ethernet-трафика со скоростью 10 Гбит/с на расстояние до 20 км. Работа на длине волны 1310 нм, одномодовое волокно и LC-интерфейс делают его подходящим для магистральных и распределительных оптических линий. Поддержка DDM позволяет отслеживать основные параметры трансивера во время эксплуатации, а стандартный форм-фактор SFP+ облегчает установку и замену в совместимом сетевом оборудовании.
