Регулятор уровня ELHART ELV1-D2-R — управление наполнением и дренажем
ELHART ELV1-D2-R — многофункциональный регулятор уровня жидкости, предназначенный для автоматизации резервуаров, емкостей, насосных систем и технологических установок. Прибор принимает сигналы от датчиков уровня и в соответствии с выбранным алгоритмом управляет подключенными исполнительными механизмами. Модель может использоваться для наполнения емкости, ее осушения, защиты насосов от сухого хода, контроля аварийного переполнения и других задач, связанных с положением уровня жидкости. Несколько вариантов логики позволяют применять один прибор в разных технологических схемах без замены аппаратной части. Компактный корпус устанавливается на DIN-рейку и занимает небольшое пространство внутри шкафа автоматики.
Технические характеристики
Основные параметры ELHART ELV1-D2-R:
- количество входов — 4,
- количество выходов — 2,
- тип выходов — электромагнитные реле с НО контактами,
- коммутационная способность — до 5 А при 250 В AC,
- питание — 190–240 В AC, 50 Гц,
- потребляемая мощность — до 3 Вт,
- чувствительность входов — 5–500 кОм,
- поддерживаемые датчики — кондуктометрические, поплавковые, сухой контакт и NPN,
- количество алгоритмов — 4,
- индикация — трехразрядный LED-дисплей и светодиоды,
- монтаж — DIN-рейка,
- степень защиты — IP20,
- рабочая температура — от −20 до +50 °C,
- габариты — 90,2 × 36,3 × 57,5 мм.
Особенности конструкции

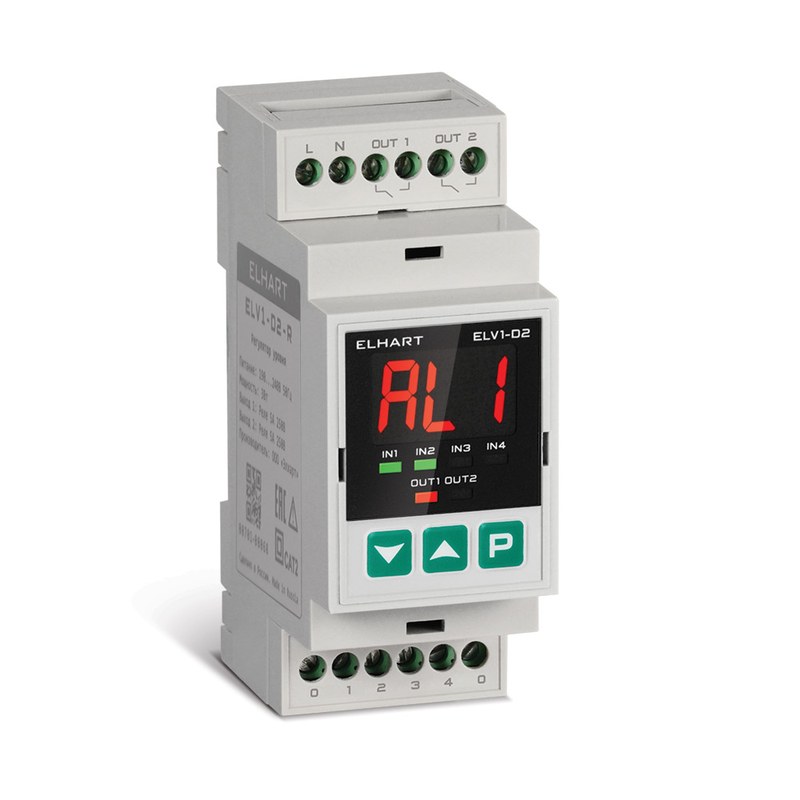

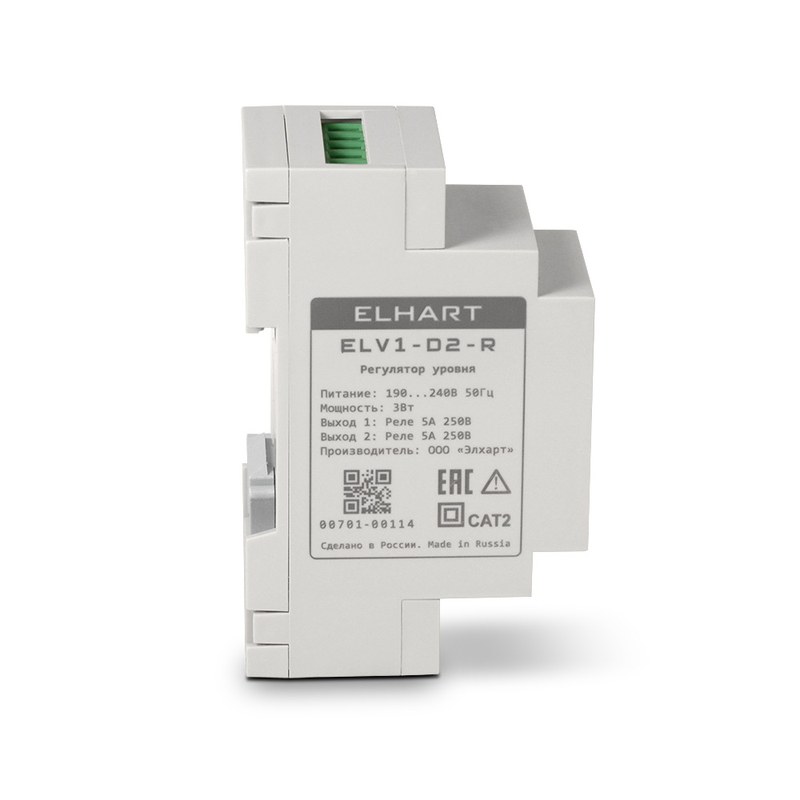

ELV1-D2-R выполнен в узком модульном корпусе шириной 36,3 мм. На передней панели находятся цифровой индикатор, светодиоды состояния и кнопки, используемые для выбора режима и установки основных параметров. Четыре входа позволяют одновременно контролировать несколько уровней или подключать датчики с различным назначением. Каждый канал может работать с кондуктометрическим электродом либо дискретным датчиком соответствующего типа. Для кондуктометрических электродов используется переменное напряжение небольшой величины. Такое решение уменьшает электрохимическое воздействие на металлическую поверхность датчика при длительном контакте с проводящей жидкостью. Два встроенных релейных выхода предназначены для управления насосами, электромагнитными клапанами, контакторами и сигнальными цепями.
Принцип работы
Регулятор определяет состояние подключенных датчиков и сравнивает полученную комбинацию сигналов с логикой выбранного алгоритма. При использовании кондуктометрических электродов наличие жидкости определяется по ее электрической проводимости. Когда жидкость касается электрода, сопротивление между контрольными точками изменяется, и прибор фиксирует достижение соответствующего уровня. С поплавковыми или контактными датчиками ELV1 получает обычный дискретный сигнал о положении контролируемой границы. В режиме наполнения прибор включает насос или клапан после снижения жидкости до заданного уровня и отключает его после заполнения емкости. В режиме осушения логика меняется: насос запускается при подъеме жидкости и останавливается после ее снижения. Один из алгоритмов позволяет одновременно следить за рабочим уровнем и аварийными состояниями. Другой предназначен для двух независимых каналов регулирования. Предусмотрен также режим управления канализационной насосной станцией, где несколько датчиков используются для определения различных уровней и формирования последовательности включения оборудования. Встроенные задержки помогают исключить частые переключения реле при колебаниях жидкости около электрода или поплавкового датчика.
Области применения
Ключевыми направлениями применения ELHART ELV1-D2-R являются:
- автоматическое наполнение резервуаров,
- осушение емкостей,
- управление дренажными насосами,
- защита насосов от сухого хода,
- контроль аварийного переполнения,
- канализационные насосные станции,
- накопительные баки,
- технологические резервуары,
- системы водоснабжения,
- дренажные установки,
- контроль протечек,
- промышленная автоматика.
Компания «Олниса» помогает организовать закупку регулятора уровня ELHART ELV1-D2-R для систем водоснабжения, дренажа и промышленной автоматизации. При оформлении заказа можно уточнить характеристики прибора и его соответствие применяемым датчикам уровня. Компания оперативно обрабатывает заявки и организует доставку по всей стране, включая промышленные объекты. Вместе с регулятором можно заказать другие компоненты системы управления.
Преимущества
Основными преимуществами ELHART ELV1-D2-R являются:
- несколько алгоритмов работы в одном приборе,
- поддержка различных типов датчиков,
- компактный корпус,
- удобная установка на DIN-рейку,
- возможность управления двумя выходными цепями,
- защита насосного оборудования,
- наглядная индикация состояния,
- гибкое применение в разных схемах контроля уровня,
- простое включение в шкаф автоматики,
- минимальные требования к обслуживанию,
- возможность автоматической работы без постоянного участия оператора,
- универсальность для систем наполнения и дренажа.
Таким образом, ELHART ELV1-D2-R — многофункциональный регулятор для автоматического контроля уровня жидкости и управления насосным либо клапанным оборудованием. Четыре входа и два релейных выхода позволяют реализовывать несколько вариантов контроля в одном компактном устройстве. Поддержка разных типов датчиков расширяет область применения модели, а четыре встроенных алгоритма позволяют использовать прибор для наполнения, осушения, защиты от сухого хода и управления насосными системами.
