Трехфазное реле напряжения DigiTOP VP-380V — защита оборудования в сети 380 В
DigiTOP VP-380V — цифровое трехфазное реле напряжения для защиты электрического оборудования, подключенного к сети 380 В. Прибор непрерывно контролирует состояние каждой фазы и отключает нагрузку при выходе напряжения за установленные пределы, пропадании одной из фаз, чрезмерной асимметрии или нарушении порядка их чередования. Устройство предназначено для установки в распределительном щите на DIN-рейку. После восстановления нормальных параметров сети реле выдерживает заданную пользователем задержку и автоматически разрешает повторное включение оборудования. VP-380V применяется прежде всего там, где стабильность трехфазного питания влияет на надежность двигателей, насосов, компрессоров, вентиляционного оборудования и других электрических потребителей.
Технические характеристики
Ниже рассмотрим основные параметры DigiTOP VP-380V:
- тип устройства — трехфазное реле напряжения,
- модель — VP-380V,
- контролируемая сеть — трехфазная,
- диапазон измеряемого напряжения — 50–400 В,
- номинальный ток нагрузки — 6 А,
- максимальный ток — 10 А,
- верхний порог отключения — 210–270 В,
- нижний порог отключения — 120–200 В,
- допустимая асимметрия фаз — 20–80 В,
- задержка повторного включения — 5–600 секунд,
- погрешность измерения — не более 1%,
- степень защиты — IP20,
- монтаж — DIN-рейка,
- ширина — 3 модуля.
Особенности конструкции устройств

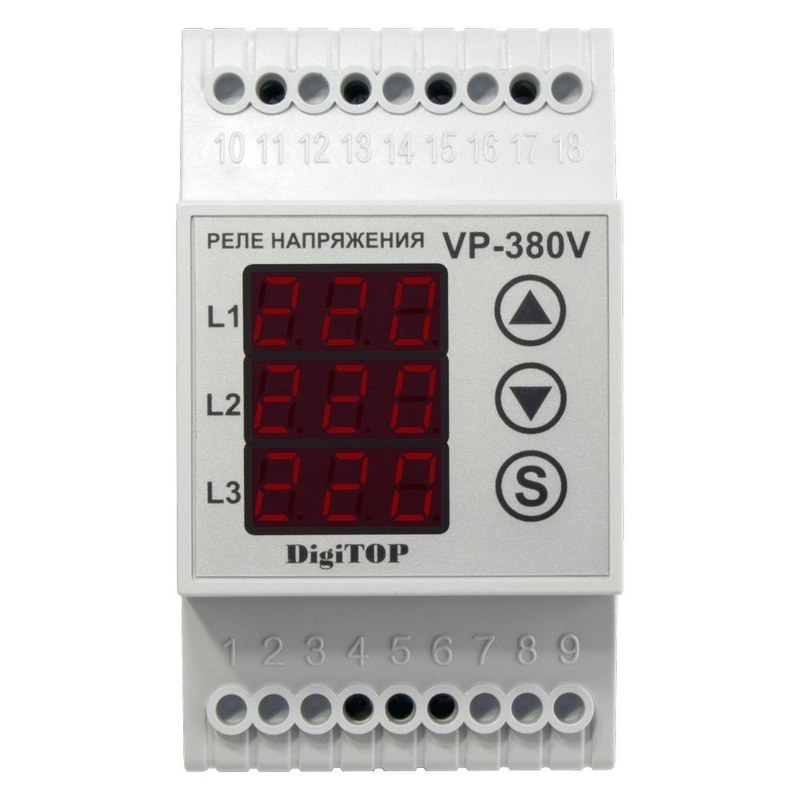

DigiTOP VP-380V выполнен в модульном корпусе для установки непосредственно в электрический щит. На лицевой панели расположены цифровая индикация и органы настройки, поэтому основные параметры защиты можно задавать без дополнительного программного оборудования. Реле контролирует каждую фазу отдельно и сравнивает полученные значения с установленными границами. При обнаружении аварийного состояния выходной контакт изменяет состояние и отключает внешнюю цепь управления. Номинальный ток встроенного реле составляет 6 А, поэтому при защите мощной трехфазной нагрузки VP-380V обычно используется совместно с контактором. Реле контролирует сеть и управляет катушкой контактора, а силовой ток двигателя или другого потребителя проходит через контакты коммутационного аппарата.
Области применения
Ключевыми направлениями применения DigiTOP VP-380V являются:
- защита трехфазных электродвигателей,
- насосные станции,
- компрессорное оборудование,
- вентиляционные установки,
- трехфазные станки,
- распределительные щиты,
- системы автоматики,
- производственное оборудование,
- котельные и тепловые пункты,
- холодильные установки,
- объекты с нестабильным электроснабжением,
- защита трехфазных потребителей через контактор.
Компания «Олниса» помогает организовать закупку трехфазного реле DigiTOP VP-380V для электрических щитов и систем защиты оборудования. Клиентам доступны технические консультации по основным параметрам прибора и его применению совместно с контакторами. Компания оперативно обрабатывает заказы и организует доставку по всей стране, включая удаленные регионы и промышленные объекты. Через «Олниса» можно приобрести DigiTOP VP-380V и другие компоненты для распределительных систем.
Преимущества
Основными преимуществами DigiTOP VP-380V являются:
- одновременный контроль трех фаз,
- защита от опасных изменений напряжения,
- контроль пропадания фазы,
- обнаружение перекоса фаз,
- контроль последовательности фаз,
- гибкая настройка рабочих порогов,
- автоматическое восстановление после аварии,
- регулируемая задержка повторного включения,
- наглядная цифровая индикация,
- компактный монтаж на DIN-рейку,
- удобство работы совместно с контактором,
- простая интеграция в существующий электрический щит.
Таким образом, DigiTOP VP-380V предназначен для комплексного контроля трехфазной сети и защиты подключенного оборудования от основных аварийных режимов. В одном компактном модуле объединены функции контроля напряжения, асимметрии, наличия и правильного чередования фаз. Регулируемые пороги и задержка повторного включения позволяют адаптировать работу реле к конкретному потребителю. Для мощных трехфазных установок прибор применяется в управляющей цепи контактора, обеспечивая автоматическое отключение силовой нагрузки при ухудшении параметров сети.
