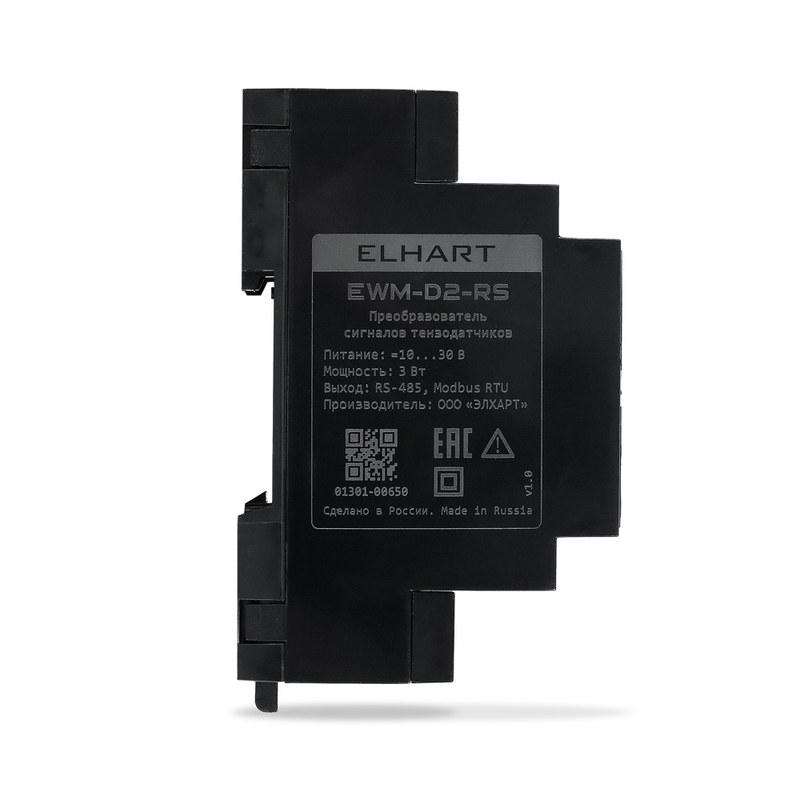

Преобразователь сигналов тензодатчиков ELHART EWM-D2-RS — модуль для весоизмерительных систем

ELHART EWM-D2-RS предназначен для преобразования малых электрических сигналов мостовых тензометрических датчиков в цифровые данные, которые могут использоваться контроллером, панелью оператора или SCADA-системой. Прибор применяется в весовом оборудовании, дозирующих установках, производственных линиях и других системах, где требуется определить нагрузку, массу или изменение механического усилия. Модель выполнена в компактном корпусе для DIN-рейки и оснащена интерфейсом RS-485 с протоколом Modbus RTU. Благодаря этому EWM-D2-RS удобно включать непосредственно в шкаф промышленной автоматики без отдельного аналогового модуля ввода. Прибор способен рассчитывать массу брутто и нетто, учитывать тару, определять количество одинаковых изделий и передавать результаты в цифровую систему управления.

Технические характеристики

Ключевые параметры ELHART EWM-D2-RS:

• питание — 10–30 В DC,
• потребляемая мощность — не более 3 Вт,
• погрешность измерения — ±0,05%,
• питание тензодатчиков — 5 В DC,
• минимальное сопротивление нагрузки — 87 Ом,
• подключение тензодатчиков — 4- или 6-проводное,
• максимальная частота выборок — 470 Гц,
• интерфейс — RS-485,
• протокол — Modbus RTU,
• скорость обмена — до 115200 бит/с,
• дискретный вход — PNP, NPN или сухой контакт,
• монтаж — DIN-рейка,
• степень защиты корпуса — IP20,
• рабочая температура — от −20 до +50 °C.

Особенности конструкции устройств

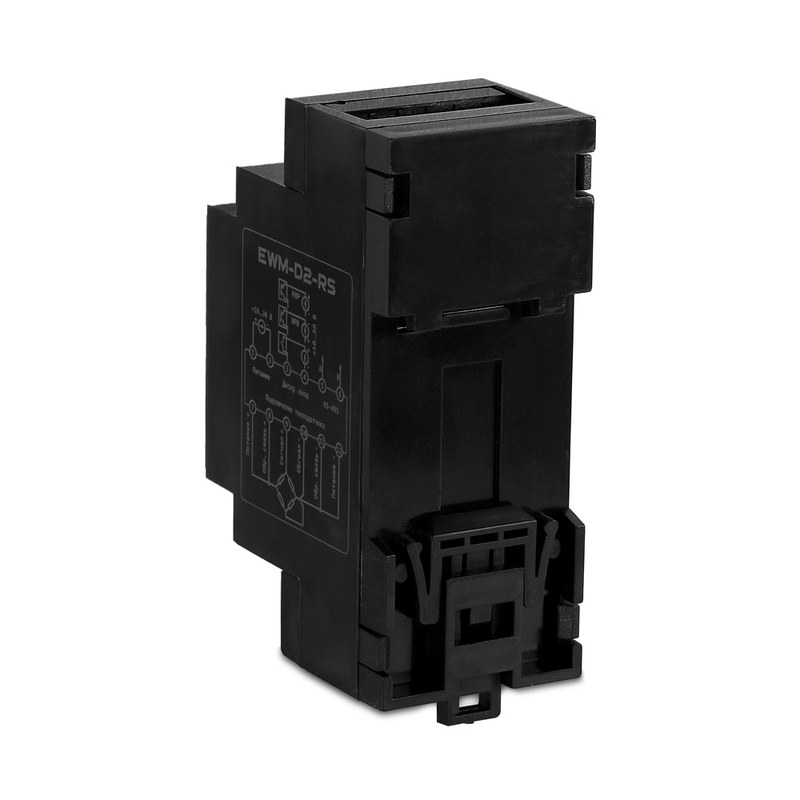

EWM-D2-RS изготовлен в узком модульном корпусе шириной около 36 мм. Подключение питания, тензодатчиков, дискретного входа и интерфейса выполняется через винтовые клеммы. На лицевой панели расположен четырехразрядный LED-индикатор, светодиоды состояния и кнопки настройки. Поэтому основные операции можно выполнять непосредственно на приборе без подключения компьютера. Встроенный источник 5 В обеспечивает питание мостовых тензодатчиков. К одному преобразователю можно подключить до четырех датчиков сопротивлением 350 Ом либо до восьми датчиков по 1000 Ом.

Работа с тензодатчиками

Тензометрический датчик формирует очень небольшой сигнал, который изменяется пропорционально приложенной нагрузке. EWM-D2-RS измеряет этот сигнал, масштабирует его и преобразует в удобное числовое значение. В настройках задаются параметры применяемого датчика и диапазон измеряемого веса. После калибровки устройство способно отображать результат непосредственно на дисплее и одновременно передавать его по RS-485. Поддерживаются четырех- и шестипроводные схемы соединения. Шестипроводное подключение позволяет учитывать падение напряжения в питающих проводах тензодатчика, что особенно полезно при удаленном размещении весовой платформы. Высокая скорость обработки данных дает возможность применять прибор не только для статического измерения массы, но и в установках, где объект движется во время контроля.

Области применения

Ключевыми направлениями применения ELHART EWM-D2-RS являются:

• промышленные весовые платформы,
• дозирующие системы,
• бункерные весы,
• конвейерное взвешивание,
• контроль заполнения емкостей,
• упаковочное оборудование,
• сортировочные линии,
• подсчет одинаковых изделий,
• контроль механической нагрузки,
• автоматизированные производственные установки,
• системы с ПЛК и SCADA,
• модернизация существующего весового оборудования.

Компания «Олниса» помогает организовать закупку ELHART EWM-D2-RS для весоизмерительных и автоматизированных систем. При оформлении заказа можно уточнить параметры подключения тензодатчиков, интерфейса связи и совместимость с используемым оборудованием. Компания оперативно обрабатывает заявки и организует доставку по всей стране, включая промышленные объекты. Через «Олниса» можно заказать преобразователь и другие компоненты систем автоматизации в рамках одной поставки.

Преимущества

Основными преимуществами ELHART EWM-D2-RS являются:

• компактное исполнение для DIN-рейки,
• высокая скорость обработки измерений,
• удобная цифровая передача данных,
• поддержка распространенного протокола Modbus RTU,
• возможность работы с несколькими тензодатчиками,
• простая настройка на лицевой панели,
• удобная процедура калибровки,
• функция тарирования,
• гибкая фильтрация сигнала,
• поддержка динамического взвешивания,
• возможность удаленной настройки,
• простая интеграция с промышленными контроллерами.

Таким образом, ELHART EWM-D2-RS представляет собой компактный преобразователь для подключения тензометрических датчиков к цифровой системе управления. Он выполняет измерение слабого сигнала, его обработку и преобразование в значение массы или нагрузки, после чего передает результат по RS-485. Поддержка Modbus RTU, высокая скорость выборки, встроенная индикация и возможность калибровки непосредственно на объекте делают прибор удобным для стационарных и динамических весовых систем.
